ADMIRAL 32NS18

Descargas ADMIRAL 32NS18: firmware USB, diagrama, dump y manuales (PDF/ZIP)

Marca: ADMIRAL Modelo: 32NS18 Placa: 5851-A7M01B-0P00 Chasis: 7M01B
ADMIRAL 32NS18
Para descargar los archivos necesitás una cuenta Premium.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas y manuales
  • Diagrama ADMIRAL 32NS18 MainBoard + PowerBoard (5851-A7M01B-0P00.pdf)
  • Actualización Firmware por USB ADMIRAL 32NS18
  • Firmware forzado por USB ADMIRAL 32NS18
  • Datos de Memoria ADMIRAL 32NS18
  • Manual de Usuario ADMIRAL 32NS18 (Manual_Usuario_32NS18)
  • Manual Service ADMIRAL 32NS18 (Manual_Service_32NS18)
  • Manual Service 7M01B (Service_Manual_7M01B.pdf)
  • Actualización Firmware por USB 7M01B
  • Firmware forzado por USB 7M01B
  • Datos de Memoria 7M01B
Información técnica
Información técnica ADMIRAL 32NS18
Información técnica y documentación del modelo
Info detallada

Info detallada

Ficha
Empresa / Marca
Empresa / Marca
ADMIRAL
32NS18
Modelo
Modelo
32NS18
Chasis
Chasis
7M01B
Matriz
Matriz
SKYWORTH
Control remoto
Control remoto
HS-6719J-00
Placas y display

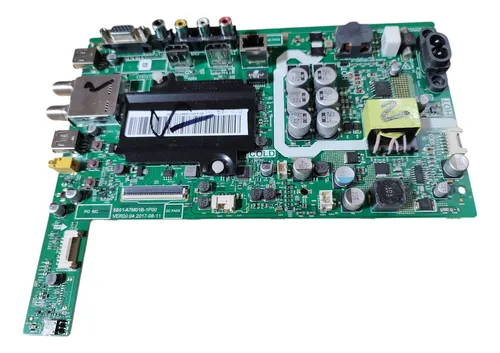

MainBoard + PowerBoard
MainBoard + PowerBoard
5851-A7M01B-0P00 · Wifi: NTUD-B17
Panel Display
Panel Display
SKYWORTH SDL320HY(LD0-250)(05) REV.R1 · LGD LC320DXY-SKA9 · T-CON 6870C-0442B · 1366×768 · 60Hz · LVDS (1ch, 8-bit) · 12.0V/293mA
Modelo compatible
Modelo compatible
SANSEI TDS1832HI · PHILCO PLD32HS8B · SANYO LCE32SH8200 · QUANTIC QI32U18S · TALENT TAL JFH-32SM · ADMIRAL 32NS18 · GOLDSTAR GO32HSM
Documentación

Documentación técnica

Archivo
Manual de Usuario — ADMIRAL 32NS18
Manual_Usuario_32NS18
Descargas solo para miembros
Archivo
Manual Service — ADMIRAL 32NS18
Manual_Service_32NS18
Descargas solo para miembros
Archivo
Diagrama — 5851-A7M01B-0P00
5851-A7M01B-0P00.pdf · 1.24 MiB · Descargado 1311 veces
Descargas solo para miembros
Archivo
Manual Service — 7M01B
Service_Manual_7M01B.pdf · 4.3 MiB · Descargado 1200 veces
Descargas solo para miembros
Nota: cambiar opciones sin entender puede causar daños permanentes.
Actualización de Firmware por USB

ADMIRAL 32NS18 — Actualización de Firmware por USB

Instalación estándar desde menú del sistema
Instrucciones

instrucciones de instalacion con pendrive

  • Descargar el archivo correspondiente al panel: 7M01B_HD_20190430_(Panel-CSOT).zip o 7M01B_HD_20190425_(Panel-LG).zip.
  • Descomprimir el archivo descargado hasta obtener MstarUpgrade.bin.
  • Copiar el archivo MstarUpgrade.bin en un pendrive vacío.
  • Insertar el pendrive en uno de los puertos USB del TV.
  • Desde el control remoto ingresar a Configuración → Actualización de software (USB) y confirmar la actualización.
  • Esperar hasta que finalice el proceso. El televisor se reiniciará automáticamente.

Esta actualización para ADMIRAL 32NS18 se utiliza cuando el equipo funciona normalmente y se desea reinstalar o actualizar el sistema desde el menú del usuario. Verificar previamente el tipo de panel (CSOT o LG) antes de instalar.

  • 7M01B_HD_20190430_(Panel-CSOT).zip
    Descargas solo para miembros
  • 7M01B_HD_20190425_(Panel-LG).zip
    Descargas solo para miembros
Firmware Forzado por USB

ADMIRAL 32NS18 — Instalación Forzada de Firmware

Reinstalación automática desde USB (modo recovery)
Instrucciones

instrucciones de instalacion forzada con pendrive

  • Descargar el archivo correspondiente al panel: 7M01B_HD_UpgradeReset_(Panel-CSOT).zip o 7M01B_HD_UpgradeReset_(Panel-LG).zip.
  • Descomprimir el archivo descargado hasta obtener ACUpgradeReset.bin.
  • Copiar el archivo ACUpgradeReset.bin en un pendrive vacío (sin otros archivos .bin).
  • Apagar el TV LED y desconectarlo completamente de la red eléctrica.
  • Insertar el pendrive en uno de los puertos USB del televisor.
  • Mantener presionado el botón Power del TV y, sin soltarlo, volver a conectar el equipo a la red eléctrica.
  • Cuando aparezca el mensaje de actualización en pantalla, soltar el botón Power y esperar a que finalice el proceso. El TV se reiniciará automáticamente.

En ADMIRAL 32NS18, la instalación forzada se utiliza cuando el televisor queda en el logo, no inicia el sistema o presenta reinicios constantes. Este procedimiento reinstala completamente el software según el tipo de panel (CSOT o LG). No soluciona fallas de hardware.

  • 7M01B_HD_UpgradeReset_(Panel-CSOT).zip
    Descargas solo para miembros
  • 7M01B_HD_UpgradeReset_(Panel-LG).zip
    Descargas solo para miembros
Actualización de Firmware por USB

7M01B — Actualización de Firmware por USB

Instalación estándar desde menú del sistema
Instrucciones

instrucciones de instalacion con pendrive

  • Descargar el archivo correspondiente al panel: 7M01B_HD_20190430_(Panel-CSOT).zip o 7M01B_HD_20190425_(Panel-LG).zip.
  • Descomprimir el archivo descargado hasta obtener el archivo MstarUpgrade.bin.
  • Copiar el archivo MstarUpgrade.bin en un pendrive vacío.
  • Insertar el pendrive en alguno de los puertos USB del TV.
  • Utilizar el control remoto para acceder a Configuración → Actualización de software (USB) y confirmar la actualización.
  • Esperar algunos minutos hasta que finalice la instalación. El TV se reiniciará automáticamente.

Esta actualización para chasis 7M01B se utiliza cuando el televisor funciona normalmente y se desea reinstalar o actualizar el sistema desde el menú del usuario. Verificar previamente el tipo de panel (CSOT o LG) antes de instalar.

  • 7M01B_HD_20190430_(Panel-CSOT).zip — 99.98 MiB
    Descargas solo para miembros
  • 7M01B_HD_20190425_(Panel-LG).zip — 99.98 MiB
    Descargas solo para miembros
Firmware Forzado por USB

7M01B — Instalación Forzada de Firmware

Reinstalación automática desde USB (modo recovery)
Instrucciones

instrucciones de instalacion forzada con pendrive

  • Descargar el archivo correspondiente al panel: 7M01B_HD_UpgradeReset_(Panel-CSOT).zip o 7M01B_HD_UpgradeReset_(Panel-LG).zip.
  • Descomprimir el archivo descargado hasta obtener el archivo ACUpgradeReset.bin.
  • Copiar el archivo ACUpgradeReset.bin en un pendrive vacío.
  • Apagar el TV LED y desconectarlo completamente de la red eléctrica.
  • Insertar el pendrive en alguno de los puertos USB del TV.
  • Mantener presionado el botón Power del TV. Conectar nuevamente el equipo a la red eléctrica sin soltar el botón.
  • Cuando aparezca en pantalla la indicación de actualización, soltar el botón. Esperar hasta que finalice el proceso. El TV se reiniciará automáticamente.

En chasis 7M01B, la instalación forzada se utiliza cuando el televisor no inicia correctamente, queda detenido en el logo o presenta reinicios constantes. Este método reinstala el sistema desde cero según el tipo de panel (CSOT o LG). No corrige fallas de hardware.

  • 7M01B_HD_UpgradeReset_(Panel-CSOT).zip — 99.98 MiB
    Descargas solo para miembros
  • 7M01B_HD_UpgradeReset_(Panel-LG).zip — 99.98 MiB
    Descargas solo para miembros
ARCHIVO PARA GRABAR MEMORIA ADMIRAL 32NS18 – eMMC
Descarga datos de memoria EMMC de equipo ADMIRAL 32NS18
Dumps eMMC 32NS18

Archivos de memoria (ADMIRAL 32NS18)

Archivos
EMMC_7M01B_HD.zip
Descargas solo para miembros
Procedimiento
No especificado en el texto original.
Aporte técnico

Nota: En ADMIRAL 32NS18, el dump se usa como “imagen de rescate” porque trae los datos que la placa necesita para iniciar: arranque/boot, configuración básica y partes del sistema. Sirve para recuperar TVs con logo fijo, reinicios o pantalla negra por corrupción de firmware, escribiendo directo al chip sin depender del menú o USB.

ARCHIVO PARA GRABAR MEMORIA 7M01B – eMMC
Descarga datos de memoria EMMC de chasis 7M01B
Dumps eMMC 7M01B

Archivos de memoria (7M01B)

Archivos
EMMC_7M01B_HD.zip
Descargado 237 veces
Descargas solo para miembros
Procedimiento
No especificado en el texto original.
Aporte técnico

Nota: En 7M01B, un dump es una fotografía exacta del contenido de la memoria en un archivo. Sirve para clonar o restaurar memorias en mainboards iguales, o para recuperar una memoria dañada escribiendo de nuevo los datos correctos con programador.

Soporte y aportes — 7M01B
Menú Service • Modo M • Backlight • Componentes
Service Modo M Backlight Standby

INSTRUCTIVO PARA SALIR DE MODO M — 7M01B

Si en la esquina superior izquierda aparece la leyenda MODO M, el equipo se encuentra en modo fábrica.

Ingresar a MENU → Opciones Avanzadas e introducir la secuencia 3 1 9 5 para acceder al menú de fábrica.
En el menú de fábrica acceder a System Setting y deshabilitar las opciones HOTKEY y Aging Mode.
Apagar y volver a encender el TV para salir del modo fábrica y verificar que la leyenda haya desaparecido.

Nota: Sirve para quitar la leyenda MODO M en pantalla y volver al modo normal de usuario.

Bajar Corriente a LEDs / Backlight — 7M01B

Retirar R1B7 de 2.7 ohm de la placa 5851-A7M01B-0P00.

Nota: Sirve para bajar la corriente del backlight; recomendado realizar mediciones antes y después del cambio.

Modo Servicio / Modo Fábrica — 7M01B

El menú de servicio permite acceder a parámetros internos del equipo. Modificar valores sin conocimiento puede generar fallas.

Encender el TV.
Seleccionar modo CATV.
Presionar SOURCE e ingresar la secuencia 3 1 9 5.
Se abrirá Factory/Service OSD Menus.
Para salir pulsar power off.

Nota: Sirve para ingresar al Service Menu y realizar ajustes técnicos (anotar valores antes de cambiar).

Sin audio / Bloqueado en standby — 7M01B

Falla: el equipo queda bloqueado en standby con luz verde. En ocasiones no tiene audio y no responde a funciones.

Medir regulador de tensión U2P2 = 3.3V.
Reemplazar U2P2 si la lectura de tensión es menor a 3.3V.
