ADMIRAL 43K3110

Descargas ADMIRAL 43K3110: dumps/memorias eMMC (ZIP/RAR) y referencia de pinout (imagen) para placa RSAG7.820.7644

Marca: ADMIRAL Modelo: 43K3110 Placa: RSAG7.820.7644 Chasis: PENDIENTE
ADMIRAL 43K3110
Para descargar los archivos necesitás una cuenta Premium.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y memorias
  • Datos de Memoria / DUMP — ADMIRAL 43K3110 (eMMC) para placa RSAG7.820.7644
  • Datos de Memoria / DUMP — RSAG7.820.6823 (Memoria N87) para ADMIRAL 43K3110
  • Datos de Memoria / PinOut — RSAG7.820.7644 (TNM5000) para grabación eMMC
Información técnica
Información técnica ADMIRAL 43K3110
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
ADMIRAL
43K3110
Modelo
43K3110
Chasis
Sin Info: por el momento
Matriz
HISENSE
Control remoto
C3192 - EN2H27
Modelo compatible
Sin Info: por el momento
Placas y conectividad

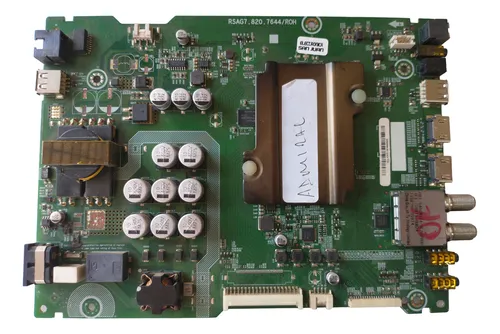

MainBoard + PowerBoard
RSAG7.820.7644
Panel Display
T-CON T430HVN01.0 CTRL BD

Documentación técnica

Datos de Memoria / DUMP — ADMIRAL 43K3110 (eMMC)
EMMC_ADMIRAL_43K3110
384.92 MiB Descargado 36 veces Descarga VIP
Datos de Memoria / DUMP — RSAG7.820.6823 (Memoria N87) para ADMIRAL 43K3110
EMMC_AUTO_ISP_2206
353.42 MiB Descargado 28 veces Descarga VIP
PinOut eMMC — RSAG7.820.7644 (TNM5000)
20190328_151132
Descargas: No especificadas Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.
Dump memoria
Datos de Memoria / DUMP — ADMIRAL 43K3110 (eMMC)
Imagen eMMC para regrabación con programador cuando el TV no inicia o queda inestable por corrupción de software.
DUMP eMMC 43K3110 RSAG7.820.7644

Archivos de memoria — ADMIRAL 43K3110

Descarga disponible para regrabar memoria eMMC. El acceso puede estar limitado a miembros.

ARCHIVOS DISPONIBLES
Imagen eMMC — ADMIRAL 43K3110 (RSAG7.820.7644)
Archivo: EMMC_ADMIRAL_43K3110.zip
Tamaño: 384.92 MiB
Descargado 36 veces
DESCARGA SOLO PARA MIEMBROS

Instrucciones de regrabación — ADMIRAL 43K3110

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos/puntos de conexión para esta eMMC en el texto).
NOTA TÉCNICA

DATOS: En ADMIRAL 43K3110, un dump es un volcado de memoria (normalmente .bin/.img dentro de un ZIP/RAR). Sirve para restaurar la eMMC si quedó corrupta por actualización fallida o corte de energía, reescribiéndola con programador.

Dump memoria
Datos de Memoria / DUMP — RSAG7.820.6823 (Memoria N87) — ADMIRAL 43K3110
Dump asociado a chasis RSAG7.820.6823, publicado como alternativa/referencia para este modelo.
DUMP N87 RSAG7.820.6823 43K3110

Archivos de memoria — RSAG7.820.6823 (N87)

Descarga disponible para reprogramación. El acceso puede estar limitado a miembros.

ARCHIVOS DISPONIBLES
Dump eMMC — RSAG7.820.6823 (Memoria N87) para ADMIRAL 43K3110
Archivo: EMMC_AUTO_ISP_2206.rar
Tamaño: 353.42 MiB
Descargado 28 veces
DESCARGA SOLO PARA MIEMBROS

Instrucciones técnicas — Memoria N87

PROCEDIMIENTO
Sin Info: por el momento (no se detallaron pines/puntos de conexión para esta memoria en el texto).
NOTA TÉCNICA

DATOS: En ADMIRAL 43K3110, el dump se utiliza cuando el software queda tan dañado que no permite recuperación por métodos normales. Se graba directo en la memoria con programador para reconstruir el arranque desde la base.

PinOut eMMC
Datos de Memoria / PinOut — RSAG7.820.7644 (TNM5000) — ADMIRAL 43K3110
Imagen de referencia con puntos para grabación eMMC (pinout).
PINOUT eMMC TNM5000 RSAG7.820.7644

Archivo de referencia — PinOut eMMC

Archivo de apoyo técnico. El acceso puede estar limitado a miembros.

ARCHIVOS DISPONIBLES
Imagen — PinOut eMMC RSAG7.820.7644 (TNM5000)
Archivo: 20190328_151132.jpg
Descargas: No especificadas
DESCARGA SOLO PARA MIEMBROS

Instrucciones técnicas — PinOut (imagen)

PROCEDIMIENTO
Sin Info: por el momento (las instrucciones/puntos se publicaron como imagen de referencia).
NOTA TÉCNICA

DATOS: En ADMIRAL 43K3110, el pinout permite ubicar puntos de conexión para lectura/escritura eMMC con programador. Es útil cuando el equipo no arranca y se necesita regrabar memoria sin depender del sistema operativo del TV.

Soporte y aportes — ADMIRAL 43K3110
Menú Service (código 1969) • Backlight (bajar corriente) • Aportes de reparación
Service Backlight Aporte Aporte

Menú Service / Modo Fábrica — ADMIRAL 43K3110 (RSAG7.820.7644)

Advertencia: cambiar valores del menú de servicio sin conocer su función puede provocar daños permanentes. Registrar valores antes de modificar.

Encender el televisor.
Presionar el botón MENU.
Entrar a SOUND → BALANCE.
Dejar Balance = 0 e ingresar la secuencia 1 9 6 9.
Aparece una “M” en la esquina superior izquierda.
Presionar nuevamente MENU para abrir Factory/Service OSD Menus.
Para salir, apagar el equipo con power off.

Nota: Menú de fábrica orientado a diagnóstico y configuración interna. No cambiar parámetros sin respaldo.

Backlight: Bajar corriente a LEDs — ADMIRAL 43K3110

Reporte: backlight con 4 tiras de 10 LEDs (40 LEDs 3030, 1W). La corriente se ajusta con resistencias en paralelo a masa en el negativo. Referencia de valores: 5× 5.1Ω y 1× 4.7Ω (equivalente ~0.83Ω). Corriente normal: ~239.4 mA.

Identificar el conjunto de resistencias en paralelo a tierra (referencias: 941, 938, 939, 982, 981).
Reforma informada: retirar 3 resistencias de 5.1Ω (la red queda en ~1.63Ω).
Resultado reportado: corriente baja a ~121.5 mA manteniendo buen brillo e imagen.

Nota: Modificación técnica: bajar corriente reduce estrés térmico, pero puede variar el brillo. Validar siempre el resultado en cada unidad.

Aporte: Enciende logo y se apaga el backlight — RSAG7.820.7644

Caso reportado: el TV encendía, mostraba logo y luego se apagaba el backlight (a veces no encendía).

Resoldar diodos en la fuente (lado inferior de la placa).
Resoldar el chopper asociado.
Componentes mencionados: VD939 y VD928.

Nota: Aporte comunitario: revisión de soldaduras frías puede resolver fallas intermitentes de encendido/backlight sin reemplazar piezas.

Aporte: Referencia de diagrama similar — RSAG7.820.6823

Se sugirió utilizar como referencia el diagrama del chasis RSAG7.820.6823 por similitud con RSAG7.820.7644, cuando no se consigue el esquema específico.

Nota: Referencia útil para diagnóstico comparativo. Confirmar siempre equivalencias de componentes y conexiones antes de aplicar mediciones o reparaciones.
