ADMIRAL 49E2

Descargas ADMIRAL 49E2: firmware USB (actualización y forzado), diagramas, dumps y manual service (PDF/ZIP)

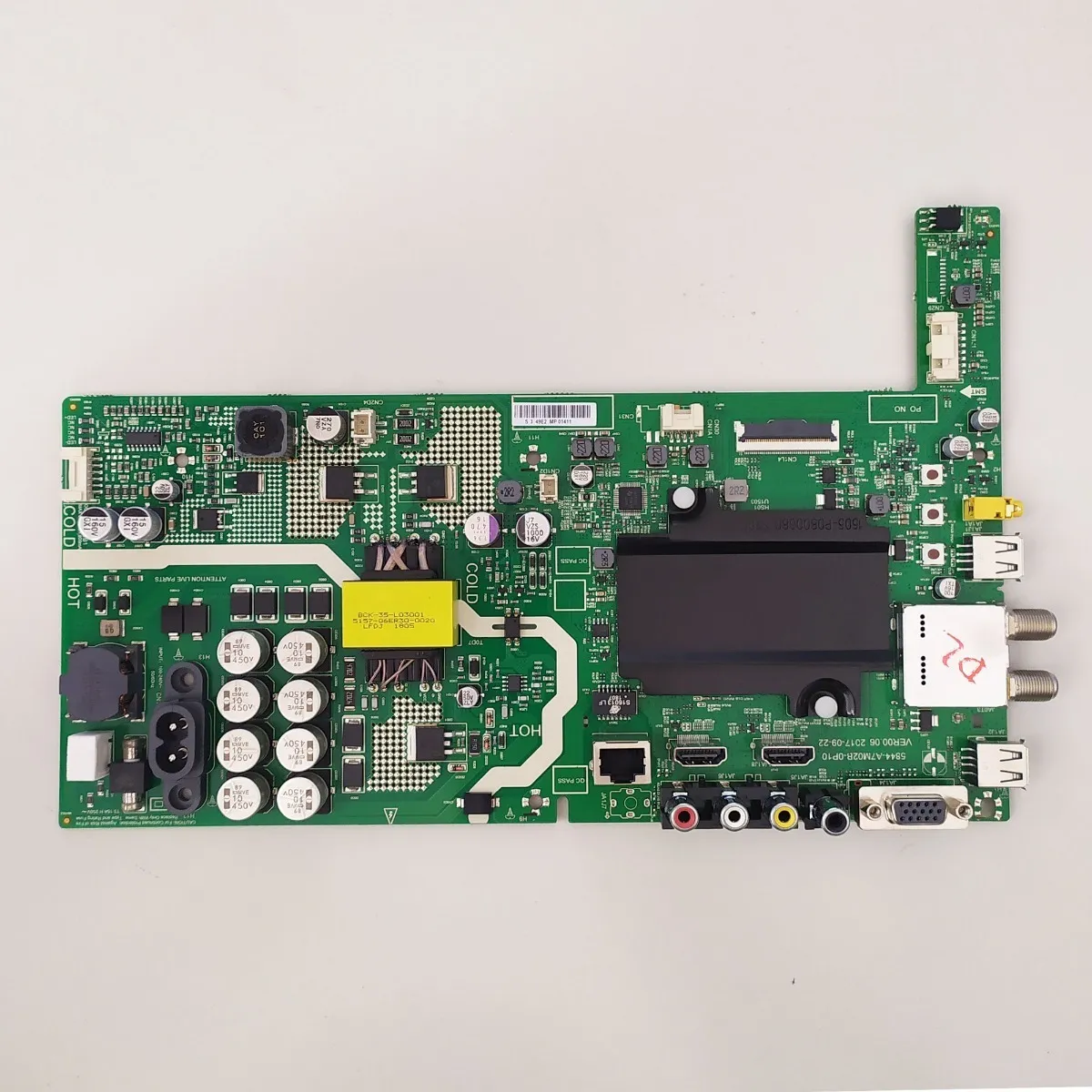

Marca: ADMIRAL Modelo: 49E2 Placa: 5844-A7M02B-0P10 Chasis: 7M02B
ADMIRAL 49E2
Para descargar los archivos necesitás una cuenta Premium.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y memorias
  • Actualización de Firmware por USB — 7M02B (Panel BOE) para ADMIRAL 49E2
  • Actualización de Firmware por USB — 7M02B (Panel LG) para ADMIRAL 49E2
  • Firmware — Instalación forzada por USB 7M02B (Panel BOE) para ADMIRAL 49E2
  • Firmware — Instalación forzada por USB 7M02B (Panel LG) para ADMIRAL 49E2
  • Diagrama — MainBoard 5851-A7M02B-1P00 (Chasis 7M02B)
  • Manual Service — ADMIRAL 49E2
  • Manual Service — Chasis 7M02B
  • Datos de Memoria / DUMP — 7M02B (eMMC) 43FHD
  • Datos de Memoria / EEPROM — 7M02B (U204 · 24C64)
  • Datos de Memoria / DUMP — 7M02B (eMMC) 49FHD
Información técnica
Información técnica ADMIRAL 49E2
Datos técnicos y documentación oficial
Info detallada

Info detallada

Ficha
Empresa / Marca
ADMIRAL
49E2
Modelo
49E2
Chasis
7M02B
Matriz
SKYWORTH
Control remoto
HS-6719J-00
Modelo compatible
Sin Info: por el momento
Placas y conectividad
MainBoard + PowerBoard
5844-A7M02B-0P10 · 5851-A7M02B-1P00
Wifi
NTUD-B17
Panel Display
SKYWORTH SDL490FY(BD0-601) / BOE HV490FHB-N80 · FHD 1920×1080 · 60Hz · LVDS (2ch, 8-bit) · 12V/450mA

Documentación técnica

Manual Service — ADMIRAL 49E2
Manual_Service_49E2
Descargas: No especificadas Descarga VIP
Diagrama — 5851-A7M02B-1P00
5851-A7M02B-1P00
592.82 KiB Descargado 2374 veces Descarga VIP
Manual Service — 7M02B
Service_Manual_7M02B
4.2 MiB Descargado 1730 veces Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — 7M02B / ADMIRAL 49E2 (Actualización + Instalación forzada)

Actualización de firmware por USB

7M02B — Actualización de Firmware por USB (ADMIRAL 49E2)

Instalación desde el menú: Actualización de software (USB)
Instrucciones

Instrucciones de instalación con pendrive

  • Descargar el paquete de firmware correspondiente al panel (BOE o LG).
  • Descomprimir el archivo .zip hasta obtener MstarUpgrade.bin.
  • Copiar MstarUpgrade.bin a un pendrive (sin otros archivos, si es posible).
  • Con el TV encendido, insertar el USB en un puerto del equipo.
  • Ir a Configuración → Actualización de software (USB) y confirmar el inicio del proceso.
  • Esperar a que termine y el TV se reinicie. No desconectar energía durante la carga.

Usar el firmware correcto según el panel (BOE/LG). Un archivo incorrecto puede dejar la imagen sin color, invertida o sin encender.

  • 7M02B_FHD_20171219_(Panel-BOE).zip (99.47 MiB) (Descargado 560 veces)
    Descargas solo para miembros
  • 7M02B_FHD_20190509_(Panel-LG).zip (99.99 MiB) (Descargado 400 veces)
    Descargas solo para miembros
Firmware forzado por USB

7M02B — Instalación Forzada de Firmware por USB (ADMIRAL 49E2)

Método de arranque por USB para recuperación (Upgrade Reset)
Instrucciones

Guía de instalación forzada (pendrive)

  • Descargar el firmware “Upgrade Reset” del panel correspondiente (BOE o LG).
  • Extraer el .zip y confirmar que quede el archivo ACUpgradeReset.bin.
  • Copiar ACUpgradeReset.bin al USB (idealmente vacío).
  • Apagar el TV y desconectarlo de la red eléctrica.
  • Insertar el pendrive y volver a enchufar: el proceso de actualización debería comenzar automáticamente.
  • Esperar a que finalice y reinicie. No interrumpir energía durante la instalación.

El forzado se usa cuando el sistema no inicia correctamente. Si la falla es de hardware (fuente, LEDs, main dañada), el firmware no la soluciona.

  • 7M02B_FHD_UpgradeReset_(Panel-BOE).zip (99.47 MiB) (Descargado 1010 veces)
    Descargas solo para miembros
  • 7M02B_FHD_UpgradeReset_(Panel-LG).zip (99.99 MiB) (Descargado 683 veces)
    Descargas solo para miembros
Dump memoria
Datos de Memoria / DUMP — 7M02B (ADMIRAL 49E2)
Archivos de memoria (eMMC/EEPROM) y procedimiento de conexión con programador RT809H.
DUMP eMMC EEPROM 7M02B

Archivos de memoria — 7M02B (ADMIRAL 49E2)

Descargas disponibles para regrabación/backup de memoria. El acceso puede estar limitado a miembros.

ARCHIVOS DISPONIBLES
7M02B_43FHD_EMMC.zip
Tamaño: 141.55 MiB
Descargado 190 veces
DESCARGA SOLO PARA MIEMBROS
7M02B_43FHD_U204_EEPROM_24C64.zip
Tamaño: 1.97 KiB
Descargado 215 veces
DESCARGA SOLO PARA MIEMBROS
7M02B_49FHD_EMMC.zip
Tamaño: 171.45 MiB
Descargado 139 veces
DESCARGA SOLO PARA MIEMBROS

Instrucciones de conexión / lectura-escritura eMMC — RT809H (7M02B)

PROCEDIMIENTO
Retirar la placa main del televisor para acceder a puntos y componentes.
Retirar U2P2 = AZ1117CH-3.3 (regulador de 3.3V).
Conectar VCC del programador en el PIN2 de U2P2.
Retirar resistencias R1M8, R1M9 y R2M1.
Conectar CLK en R1M8 (lado que va hacia la memoria).
Conectar CMD en R1M9 (lado que va hacia la memoria).
Conectar D0 en R2M1 (lado que va hacia la memoria).
Unir pines del cristal Y201 a GND usando los puntos Y14 y Y15.
Alimentar la main con 12V externos en el cátodo de D1D2 (alternativa: conector CN1D2).
NOTA TÉCNICA

Nota: DATOS: En ADMIRAL 49E2 (chasis 7M02B), el dump se usa como “imagen de rescate” porque trae los datos que la placa necesita para iniciar: arranque/boot, configuración básica y partes del sistema. Sirve para recuperar TVs con logo fijo, reinicios o pantalla negra por corrupción de firmware, escribiendo directo al chip sin depender del menú o USB.

Soporte y aportes — ADMIRAL 49E2
Modo M • Cambio de marca/logo • Backlight • Menú Service / Modo Fábrica
Modo M Logo Backlight Service

INSTRUCTIVO PARA SALIR DE MODO M — ADMIRAL 49E2 (7M02B)

Si aparece MODO M en la esquina superior izquierda, el TV quedó en un modo técnico (fábrica).

Abrir el modo fábrica con alguno de estos accesos: SOURCE y luego 3 1 9 5, o bien MENU → Opciones Avanzadas y luego 3 1 9 5.
Ingresar a System Setting.
Desactivar HOTKEY y Aging Mode.
Apagar y encender el televisor para confirmar que la leyenda ya no aparezca.

Nota: Este ajuste devuelve el equipo al uso normal y evita que quede activo el modo de fábrica.

Backlight: Bajar corriente a LEDs — 7M02B / ADMIRAL 49E2 (OZ9902GN)

Risense se obtiene por el paralelo de R3B4, R3B5 y R3B6.

Retirar R3B6 (2Ω) de la placa 5851-A7M02B-1P00.
Referencia de corriente: ~440 mA. Al quitar R3B6 baja a ~290 mA.
Si además se retira R3B5, la corriente puede bajar a ~147 mA.

Nota: Modificación tentativa: reducir corriente implica bajar brillo. Evaluar cada equipo para lograr un nivel aceptable de brillo y consumo.

Menú Service / Modo Fábrica — ADMIRAL 49E2 (7M02B)

Advertencia: modificar valores del menú de servicio sin conocer su función puede dejar el TV inoperable. Si vas a cambiar parámetros, anotá los valores originales.

Encender el TV y seleccionar el modo CATV.
Presionar SOURCE en el control remoto.
Ingresar la secuencia 3 1 9 5 (Factory/Service OSD Menus).
Realizar los ajustes necesarios (con registro previo de valores).
Para salir, pulsar power off.

Nota: Útil para diagnóstico y configuración interna. Evitar cambios “a ciegas”.
