ADMIRAL 49K3110

Advertencia: cambiar parámetros del menú de servicio sin conocer su función puede dejar el TV inoperable. Registrar valores antes de modificar.

Encender el TV e ingresar a MENU (botón de engranaje).

Entrar en TODO → SONIDO → Configuración avanzada de Audio.

Ubicarse sobre Balance (sin presionar OK) e ingresar la secuencia 1 9 6 9.

Verificar que aparezca una “M” en pantalla y luego volver a presionar MENU para abrir MENU de SERVICE.

Para salir, apagar el TV con power off.

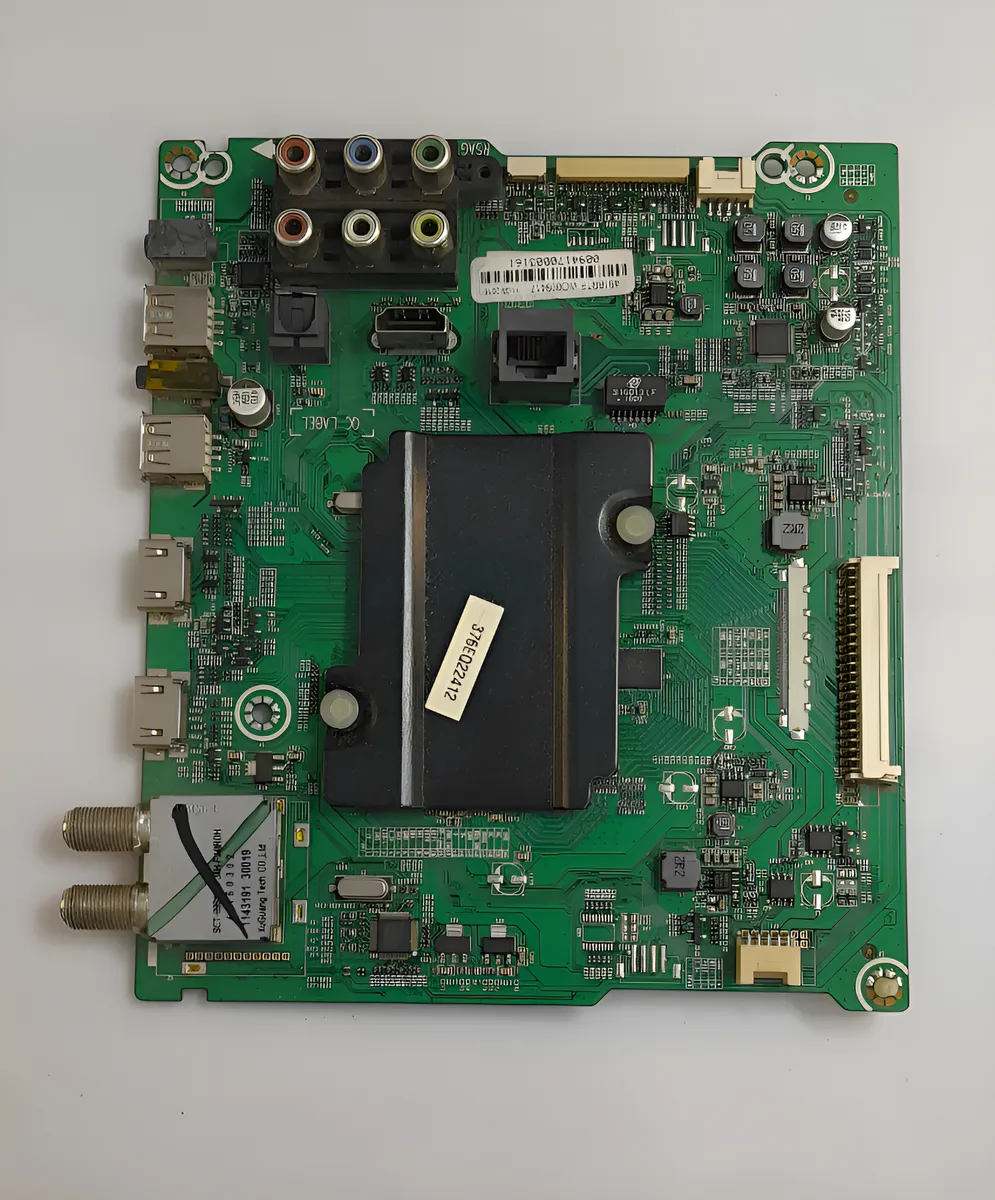

Nota: Esta secuencia fue reportada para el modelo ADMIRAL 49K3110 y también para la mainboard RSAG7.820.6484.

El reset restaura el equipo al estado inicial y borra configuraciones del usuario. Luego será necesario repetir la configuración de inicio.

Procedimiento por menú de usuario:

Ingresar a MENU (engranaje) y abrir TODO.

Ir a SISTEMA → Restaurar a los valores de fábrica y confirmar.

Esperar el reinicio y completar la configuración inicial.

Procedimiento por menú de service:

Ingresar al MENU de SERVICE con la secuencia indicada en el panel anterior.

Seleccionar Factory → Clean Chip y esperar el reinicio.

Apagar para salir del modo de servicio, encender y repetir la configuración inicial.

Nota: Si el TV queda con indicadores del modo de fábrica, apagar/encender y verificar que ya no esté activo el modo de servicio.

Este ajuste se usa cuando el equipo cambia de mainboard o cuando la identidad de arranque no coincide con la marca esperada.

Entrar al menú de service (secuencia 1 9 6 9 sobre “Balance”).

Ir a Factory → Options → Logo usando las flechas del control remoto.

Seleccionar la marca correcta con ← / → sobre la opción “Logo”.

Apagar y encender el TV para aplicar el cambio.

Realizar Restaurar a valores de fábrica desde el menú de usuario y verificar el arranque.

Nota: Si no aparece la marca deseada, se reportó como alternativa elegir “Welcome” o “Smart TV” como logo genérico.

Se compartieron tensiones de referencia para diagnóstico (modo normal y stand-by), tanto en COLD GROUND como en HOT GROUND.

COLD GROUND: VD829: 12.6V (12.0V Stby) · VD819: 20.3V (21.5V Stby).

Backlight: L2+: 247V (50") · L2-: 0.39V · L1+: 245V (50") · L1-: 0.39V.

HOT GROUND: C865: 394V (286V Stby) · C860: 394V (286V Stby) · VD825: 21.3V (17.5V Stby).

Nota: Estas mediciones sirven como comparación rápida para detectar desvíos de regulación, fallas de PFC o problemas en líneas de 12V/20V y backlight.

Caso reportado: al reemplazar la fuente de un ADMIRAL 49K3110 por una de otro modelo con la misma placa, el TV encendía pero el backlight se apagaba a los ~10 segundos.

Comparar variantes: puede haber diferencias de componentes en la etapa de backlight aunque el número de placa sea igual.

Si el backlight corta a los segundos, revisar faltantes/valores distintos en el driver de LEDs y el transformador del backlight.

En el caso reportado, completar/reemplazar componentes y cambiar el transformador estabilizó el funcionamiento.

Nota: Aunque compartan el mismo código, pueden existir revisiones de RSAG7.820.6321 con diferencias específicas en la etapa de backlight.

Se advirtió que, tras reparar el inverter, los transistores pueden volver a calentarse rápido si una de las tiras LED está defectuosa (desbalance de carga).

Luego de cambiar transistores, medir tensiones de salida del backlight en cada tira.

Referencia mencionada: dos tiras deberían rondar ~245 V. Si una difiere, la tira puede estar fallando.

Corregir la tira LED defectuosa evita que el inverter trabaje forzado y que los transistores se vuelvan a dañar.

Nota: Antes de atribuir el recalentamiento a “transistores incorrectos”, verificar carga real del backlight: una tira LED dañada puede ser la causa principal.
