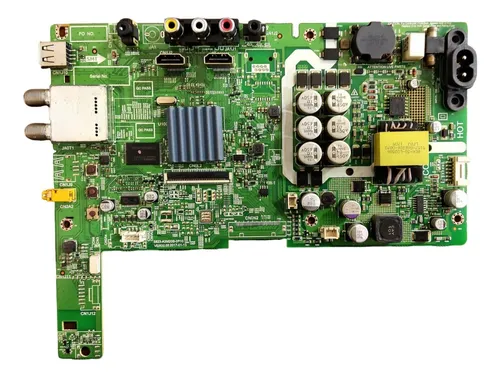

ADMIRAL AD32SW3717

Advertencia: el menú de servicio altera parámetros críticos. Si vas a tocar valores, registrá el estado original antes de cambiar.

Encender el televisor y seleccionar el modo CATV.

Presionar SOURCE en el control remoto.

Ingresar la secuencia 3 1 9 5 para abrir el menú Factory/Service.

Realizar los ajustes necesarios (sin “probar al azar”).

Para salir, apagar con Power Off.

Nota: Útil para diagnóstico y configuración interna del chasis 3M20B.

Este contenido figura como disponible/en desarrollo, pero el método exacto de reset para esta variante no fue detallado en el texto provisto.

Nota: Si se publica la ruta del menú o el reset por Service Menu, este panel se actualiza con pasos n1–n9.

En esta familia se reportó driver de LED OZ560EGN (U0B1). La idea general para reducir corriente es aumentar la resistencia de sensado hacia masa.

Identificar el driver OZ560EGN en la placa (referencia U0B1 reportada).

Para bajar corriente: aumentar R del pin 11 a masa (ej.: retirar alguna resistencia en paralelo, según diseño).

Probar brillo y estabilidad del backlight luego del ajuste (la reducción de corriente reduce brillo).

Nota: Modificación para técnicos: requiere criterio y medición. Si el TV se apaga o protege, revisar tiras LED, driver y alimentación.

Caso reportado: adaptación de panel a placa 3M20B con imagen invertida; la opción Mirror en menú de servicio no generó cambios.

En estas variantes, el “flip/mirror” puede depender del perfil de panel dentro del firmware o de opciones que no siempre aparecen en el menú. Si falta el ítem correcto, suele indicar desajuste entre panel ↔ firmware ↔ configuración.

Nota: Recomendación práctica: validar firmware compatible con el panel y evitar cambios sin respaldo. Si el menú no ofrece la opción efectiva, puede requerirse otra versión de firmware o un perfil de panel distinto.

Aporte comunitario: cuando el TV cambia canales sin tocar teclas ni control, revisar la línea KEY (pulsadores/touch) y su referencia de 3.3V.

Medir la línea KEY: debería estar cerca de 3.3V.

Si cae (ej.: 3.0V o menos), revisar pulsadores con fuga y resistencias pull-up abiertas.

Si todo está correcto en teclas y pull-up, evaluar pérdidas en el micro (derivación interna en la línea).

Nota: Varias fallas “fantasma” (cambios de canal/volumen) terminan siendo caída de tensión o fuga en la red de teclas.

Compilado de soluciones aportadas por técnicos para fallas típicas en esta plataforma.

Comandos de volumen “trabados”: se reportó resolver quitando el capacitor SMD C106, ubicado justo encima del receptor IR del control remoto.

Se apaga con ruido y queda en standby: se sugirió cambiar/retirar C68 cercano al micro (junto a un diodo D4 tipo “transistor” de 3 patas). Aporte posterior corrige el valor: C68 = 1µF.

Dato de protección/tormenta: se indicó que el zener Z0D6 (en esta familia) es de 27V y suele dañarse por descargas.

Nota: Estas correcciones dependen de la revisión de placa. Confirmar serigrafía/ubicación antes de intervenir y probar con medición (tensiones, ripple, temperatura).
