ADMIRAL AD4014

Descargas ADMIRAL AD4014: diagrama y datos de memoria (DUMP)

Marca: ADMIRAL Modelo: AD4014 Placa: 35019015 Matriz: KONKA
ADMIRAL AD4014
Para descargar los archivos necesitás una cuenta Premium.
DESCARGAS DISPONIBLES PARA MIEMBROS
Diagramas y memoria

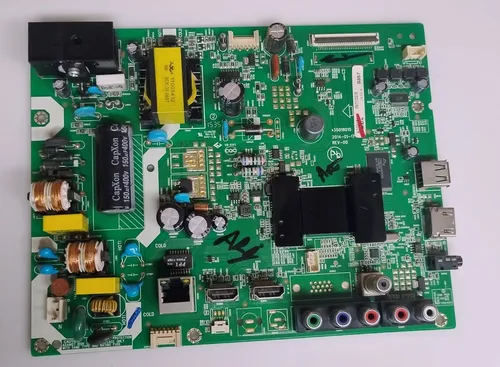

  • Diagrama — Placa 35019015 (MainBoard + PowerBoard) — ADMIRAL AD4014
  • Datos de Memoria / DUMP — ADMIRAL AD4014
Información técnica
Información técnica ADMIRAL AD4014
Datos técnicos y documentación oficial
Info detallada

Info detallada

Ficha
Empresa / Marca
ADMIRAL
AD4014
Modelo
AD4014
Matriz
KONKA
Control remoto
Sin Info: por el momento
Modelo compatible
Sin Info: por el momento
Placas y panel
MainBoard + PowerBoard
35019015
MainChip
MSD6308RT
Panel Display
Sin Info: por el momento

Documentación técnica

Diagrama — 35019015
35019015.pdf
668.6 KiB Descargado 1149 veces Descarga VIP
Manual Service — 35019015
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.
Dumps de memoria
ARCHIVO PARA GRABAR MEMORIA — ADMIRAL AD4014 (NAND)
Datos de memoria NAND para reprogramación con programador externo.
Dumps NAND

Archivo de memoria (DUMP)

Archivos
admiral ad4014.zip
Descargado 108 veces
Descargas solo para miembros
Procedimiento: No especificado en el texto
Aporte técnico

Nota: Dump indicado como dato de memoria NAND para ADMIRAL AD4014. Verificar chip/placa y realizar respaldo antes de grabar.

Soporte y aportes — ADMIRAL AD4014
Menú Service (2008) • Backlight: bajar corriente (OZ9902C) • LEDs 6V (aporte)
Service Backlight

Menú Service / Modo Fábrica — AD4014 / 35019015 (2-0-0-8)

Advertencia: el menú de servicio modifica parámetros críticos. Si vas a cambiar algo, anotá el valor original antes de guardar.

Encender el TV.
Presionar MENU.
Ingresar la secuencia 2 0 0 8.
Se abre Factory Menus (Factory/Service OSD Menus).
Para salir, apagar con power off.

Nota: El mismo método figura para el modelo AD4014 y también para la placa 35019015, por eso está unificado.

Backlight: bajar corriente a LEDs — OZ9902C (R764/R765/R766)

Aporte adicional: se indicó que en este modelo los LEDs son de 6V.

Identificar las resistencias que fijan la corriente: R764, R765 y R766.
En algunas placas puede faltar una de esas resistencias (no instalada).
Para reducir corriente, retirar una resistencia de 2.2Ω o 2.7Ω (ejemplo citado: R766).
Probar brillo y corriente para dejar un punto estable y aceptable.

Nota: Modificación tentativa: bajar corriente reduce brillo. Evaluar cada TV antes de entregar para no comprometer la iluminación.
