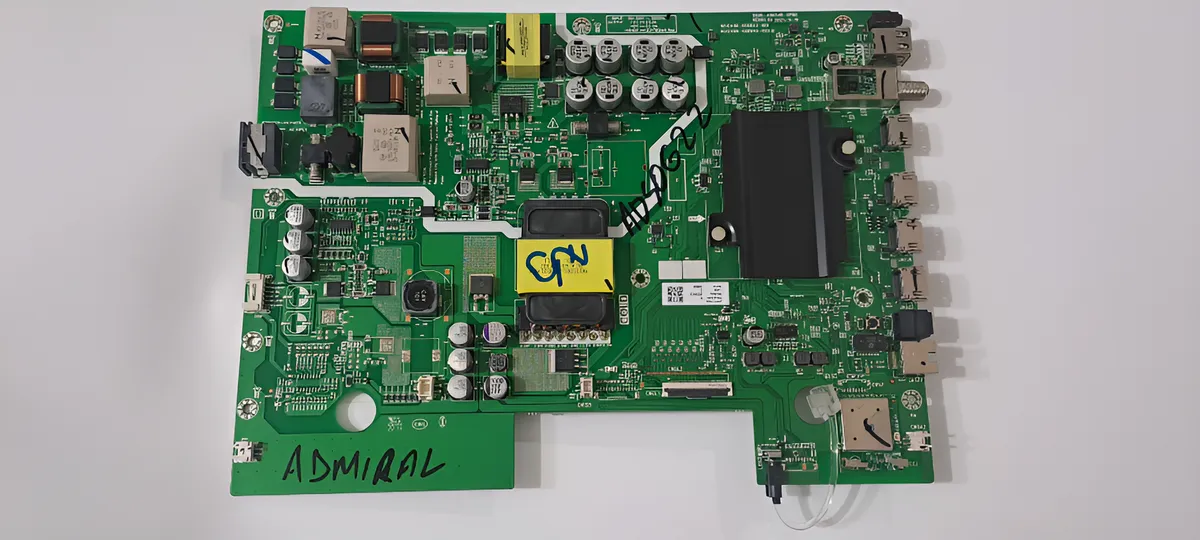

ADMIRAL AD50G22

Advertencia: tocar parámetros del menú de servicio sin saber qué hacen puede generar fallas permanentes. Entrá solo si tenés experiencia técnica y registrá valores antes de cambiar.

Contenido: Procedimiento con control numérico • Procedimiento 1 sin números • Procedimiento 2 sin números • Procedimiento 3 sin números.

1) Procedimiento con control numérico (código 3195)

Encender el TV.

Seleccionar modo CATV o TV y esperar ~20 s.

Presionar INPUT / SOURCE.

Ingresar la secuencia 3 1 9 5.

Se mostrará en pantalla Factory/Service OSD Menus.

Para salir: presionar Back varias veces hasta volver a modo cliente o apagar con power off.

2) Procedimiento 1 sin números (cursor Izq/Der)

Encender el TV.

Elegir modo CATV o TV y esperar ~20 s.

Presionar INPUT / SOURCE.

Ingresar la secuencia del cursor: Izquierda → Derecha → Izquierda → Derecha.

Aparecerá Factory/Service OSD Menus.

Salida: Back repetidas veces o power off.

3) Procedimiento 2 sin números (teclado virtual con “Ajustes”)

Encender el TV.

Seleccionar CATV o TV y esperar ~20 s.

Presionar INPUT / SOURCE.

Mantener presionada la tecla Ajustes hasta que aparezca el teclado virtual.

Con las teclas de navegación, seleccionar el código 3195 y confirmar con OK (botón central).

Esperar unos segundos hasta que se habilite el menú de service.

Para comenzar a navegar: presionar Back una sola vez.

Para salir: Back varias veces hasta modo cliente o power off.

4) Procedimiento 3 sin números (E-manual)

Encender el TV.

Presionar HOME y abrir la app E-manual.

Ejecutar la secuencia: Izq → Der → Arriba → Abajo → OK.

Se mostrará Factory/Service OSD Menus.

Salida: Back repetidas veces o power off.

Nota: Si un control no tiene teclado numérico o no permite ingresar códigos, los métodos alternativos (cursor, teclado virtual o E-manual) permiten acceder al mismo menú.

En ocasiones es necesario cambiar o restaurar el logo (marca) del televisor. Suele ocurrir después de: reemplazo de main, reinstalación de firmware o recuperación/reemplazo de datos de memoria.

Contenido: Cambio de logo desde modo Service • Carga de logo mediante archivo (USB).

Método 1 — Cambio de logo desde el modo Service

Ingresar al menú de service (Factory/Service OSD Menus) con cualquiera de los métodos del panel “Menú Service”.

Dentro del menú de fábrica, usar las opciones disponibles para seleccionar/modificar el logo (marca).

Nota: Si no podés ingresar el código con control numérico o la secuencia no funciona, revisá el panel “Menú Service”, donde se detallan combinaciones alternativas para entrar al modo de fábrica.

Nota adicional: si la marca deseada no aparece en la lista interna, se debe cargar manualmente con el Método 2 (USB).

Método 2 — Carga de logo mediante archivo (USB)

Pack de logos UHD (7): BGH • TOP HOUSE • NOBLEX • PHILCO • SANYO • MOTOROLA • Logo genérico “SMART TV”.

Descomprimir el paquete de logos (archivo: 9K54B_UHD_LOGOS.zip).

Verificar que quede la carpeta Android_9216_tvconfig.

Copiar esa carpeta al pendrive y asegurarse de que el USB no tenga otros archivos.

Con el TV encendido, conectar el pendrive en un puerto USB.

Entrar al modo service (Factory/Service OSD Menus) con el método que aplique a tu control.

Ir a Update Datas y ejecutar Update Logo (confirmar con OK). Si sale bien, debe mostrar “Success”.

Luego entrar en Others y seleccionar Out Factory Reset. Confirmará nuevamente con “Success” y el TV se apagará.

Encender y comprobar que el logo quedó aplicado.

Nota: Si el logo no figura en lista interna, el método USB suele ser el camino más directo. El menú puede variar según la versión de firmware instalada.

Síntoma: aparece la leyenda MODO M en la esquina superior izquierda (modo técnico activo).

Entrar a MENU → Opciones Avanzadas y abrir el modo de fábrica ingresando 3195.

En System Setting, desactivar HOTKEY y Aging Mode (Hotkey en OFF).

Apagar y encender el TV para confirmar que la leyenda ya no aparece.

Nota: Este ajuste quita el modo de fábrica en pantalla y devuelve el equipo al uso normal.

Introducción: el sistema de backlight se basa en el controlador OZ9902EGN, driver de LEDs de doble canal para pantallas grandes. Trabaja en corriente constante con retroalimentación, buscando estabilidad y eficiencia. Incluye protecciones (limitación de corriente, temperatura, sobrevoltaje y cortocircuito), por lo que es común en TVs LCD.

Cómo regula la corriente (retroalimentación): la corriente pasa por resistencias de sensado (bajo valor). La caída de tensión se compara con una referencia interna. Esa señal llega al pin 11 del OZ9902EGN; el IC ajusta el PWM (ciclo de trabajo) para subir o bajar energía entregada a los LEDs. Si la corriente se excede, reduce PWM; si es baja, aumenta PWM. Al modificar resistencias en paralelo, cambia la impedancia efectiva y puede bajar la corriente (con efecto directo en brillo y consumo).

Advertencia previa / Alcance del informe: este reporte se basa en el análisis de una combinación específica de mainboard y panel (50", 55", 58", 65", etc). Los componentes listados (IC driver y resistencias) corresponden a esa variante. El procedimiento se comparte como referencia técnica para ilustrar una forma posible de reducir corriente modificando el circuito de control.

Procedimiento (identificación + modificación)

Según display/cantidad de LEDs, la placa puede usar 1 o 2 IC driver (uno o dos canales).

Canal 1 (IC4B2: OZ9902EGN) — Resistencias al pin 11: R4B15, R4B16, R4B17, R4B18, R4B19 (2.7Ω). En algunas variantes puede haber también una resistencia de 1Ω (depende del modelo).

Medición previa (Canal 1): VLED 50.9V • ILED 550mA • PLED 27.9W.

Canal 2 (IC4B3: OZ9902EGN) — Resistencias al pin 11: R4B63, R4B64, R4B66, R4B67, R4B58 (2.7Ω). También puede existir una 1Ω según la versión.

Medición previa (Canal 2): VLED 50.9V • ILED 550mA • PLED 27.9W.

Modificación sugerida: retirar 2 resistencias de 2.7Ω en el Canal 1 (por ejemplo R4B15 y R4B16, o cualquier par de la lista).

Retirar 2 resistencias de 2.7Ω en el Canal 2 (por ejemplo R4B63 y R4B64, o cualquier par de la lista).

Efecto reportado: VLED 47.3V • ILED 320mA • PLED 15.2W. Se observa menor brillo por baja de corriente y una caída de consumo aproximada del 45%.

Consideraciones finales: antes de intervenir, confirmar la corriente que requiere el backlight para no reducir brillo en exceso. Controlar que la disipación del OZ9902EGN quede dentro de límites seguros. Medir la corriente luego del cambio para validar que el ajuste quedó correcto.

Nota importante: estas modificaciones son tentativas y deben evaluarse caso por caso. Bajar corriente reduce brillo; cada unidad debe verificarse para no comprometer la operación del sistema.

Caso reportado: en este modelo el backlight se apagaba aun con LEDs en buen estado. Se observó calentamiento excesivo en capacitores de la etapa de backlight y se reemplazaron con buen resultado.

Canal LED1+: originales 2 o 3 capacitores 15µF/160V (C0B3, C1B9, C1B16). Reemplazo: 2 capacitores 47µF/250V.

Canal LED2+: solo en algunas variantes existe esta rama. Originales 2 capacitores 15µF/160V (C0B11, C1B10). Reemplazo: 2 capacitores 47µF/250V.

Tras el cambio, se indicó que el problema quedó totalmente solucionado.

Nota: también se recomendó retirar resistencias para bajar corriente de LEDs y prevenir futuras fallas (ver panel “Bajar corriente a LEDs / Backlight — OZ9902EGN”).

Se consultó por un caso donde el TV se apaga cuando hay un bajón de línea (se mencionó fluctuación ~200–214V). Se sugirió revisar la etapa PFC y resistencias de referencia según diagrama.

Verificar PFC (se mencionó referencia de ~400V en el bus según esquema).

Controlar resistencias de alto valor (varias en serie) que aportan referencia al CI.

Datos compartidos: U0D3 = AZ331 • R3D138 = 100Ω • ZD1D13 (zener 9.1V) puede presentar fugas y evitar arranque/calentar el CI.

Aporte adicional: revisar optoacoplador U0D4 en problemas de control/realimentación.

Nota: antes de cambiar integrados costosos, conviene descartar zeners con fuga, resistencias abiertas y fallas de opto en la realimentación.

Se reportaron casos de imagen doble/estirada al colocar una main de otra pulgada (por ejemplo 55" en 50"). La corrección indicada fue modificar el estado del pin 22 en la T-CON.

Medir tensión en el pin 22 de la T-CON (se mencionó que puede estar en 0V o 3V).

Si está en 3V, probar llevarlo a 0V; si está en 0V, probar llevarlo a 3V (según experiencia compartida).

Caso documentado: retirar una resistencia asociada e inyectar 3V cuando el pin estaba en 0V (solucionó imagen estirada/deformada).

Nota: es una corrección a nivel panel/T-CON y depende de la variante. Trabajar con medición previa y cambios controlados para evitar daños.
