ADMIRAL AD55D1600

Advertencia: cambiar parámetros internos sin conocimiento puede causar fallas permanentes. Usar solo para diagnóstico/reparación.

Con el control remoto, ingresar a Imagen y posicionarse sobre Contraste.

Menú Fábrica: presionar la secuencia 9 → 7 → 3 → 5.

Menú Diseño: presionar la secuencia 1 → 9 → 5 → 0.

Menú Servicio: presionar la secuencia 9 → 7 → 0 → 5.

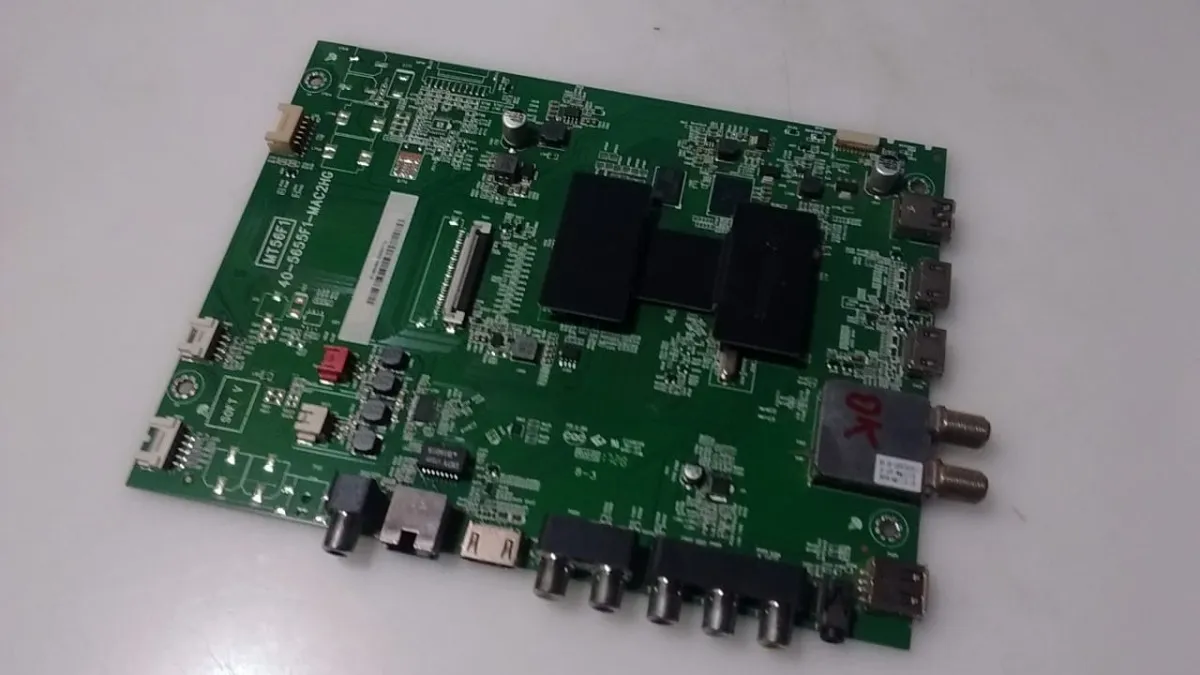

Nota: Estas combinaciones aparecen reportadas tanto para AD55D1600 como para la plataforma MT56F1-LA (placas 40-5655F1-MAB2HG/MAC2HG).

El modo Warm Up reproduce colores plenos para prueba visual de píxeles y “prueba de vida” del panel.

Activar Warm Up: encender el TV.

Presionar MENU en el control remoto.

Presionar OK sobre Imagen.

Ubicar el cursor en Contraste e ingresar 1, 9, 5, 0. Se abre el menú de service.

En el menú, ir a Factory Menu y presionar OK.

En Factory Hotkey, presionar flecha Derecha y dejar en ACT.

Bajar con flecha Abajo hasta WARM UP y dejar en ACT.

La pantalla comenzará a mostrar colores (Warm Up activado).

Desactivar Warm Up: si se ven colores cambiantes y un cartel intermitente en el vértice inferior izquierdo, el modo está activo.

Nota: se reporta que el modo WARM UP solo se deshabilita desde el teclado del TV. Presionar POWER ON/MENU en el TV (teclado) para continuar con la desactivación de Factory Hotkey.

Nota: Para mantener el menú disponible, se recomienda activar Factory Hotkey desde el mismo menú.

Este procedimiento se usa cuando aparece un cartel intermitente en el vértice inferior izquierdo (modo/Hotkey activo).

Encender el TV y verificar si el cartel intermitente está presente. Si no aparece, el modo ya estaría desactivado.

Presionar la tecla RETURN. Se abre el menú de Service.

Presionar flecha Derecha y ubicar Factory Menu.

Presionar OK en Factory Menu.

Situarse en Factory Hotkey, presionar flecha Derecha y dejar en DES.

Presionar EXIT para salir.

Nota: Este ajuste deshabilita el acceso rápido (Hotkey) que mantiene el equipo en modo de prueba.

Opción 1: reemplazar R777 y R778 (en serie) por una única resistencia de 20KΩ.

Opción 2: reemplazar solo R777 de 3.3KΩ por una resistencia de 15KΩ.

Verificar el resultado: brillo final, temperatura y estabilidad del equipo.

Aportes de la comunidad (variantes reportadas):
• Se reportó uso de 10KΩ en lugar de 3.3KΩ con resultado aproximado de 116V para 40 LEDs.
• Con reemplazo por 20KΩ, se reportó tensión oscilando ~113–114V.
• Cambiando R777 3.3KΩ → 15KΩ, se reportó corriente ~242 mA (según medición aportada).

Nota: Modificación tentativa: bajar corriente reduce brillo. Evaluar cada TV para lograr un equilibrio entre luminosidad y confiabilidad.

Datos y valores compartidos por la comunidad para diagnóstico y reparación de la fuente IPE18T24X.

RD819 (marcadas “R470”): valor reportado 0.47Ω.

Resistencias: R816 = 15k (153) · R814 = 470 (471).

Capacitores (medición en placa): CY81 ≈ 1221 pF · CY82 ≈ 1242 pF (queda planteada la consulta sobre el orden exacto).

Identificación de integrado: U770 = NT50509 = MAP3204.

Consulta sin confirmación en el texto: identificación del integrado U81 marcado “566132 540” (no se reporta respuesta concluyente).

Aporte de reparación (caso reportado): RD819 quemadas + QD801 en corto. Se reemplazaron RD819 por resistencia 3W 0.27Ω, QD801 por 20NM60, zener de gate 22V y resistencia al gate de U802 10Ω.

En ese mismo caso, al no conseguir PF6002A/6002A se reportó uso de OB2273 SMD con pines equivalentes salvo el pin 3: se indicó retirar CD803 y colocar R100k.

Luego se reportó una falla posterior (~1 hora): QD801 en corto y OB2273 quemado. Se indicó solución alternativa: colocar dos FETs QD801 y QD801A (modelo 50R380P SMD), anular/retirar ZD801 y R818, y retirar R817A (22Ω).

También se reportó reemplazo del opto por PC817 y que el equipo quedó funcionando varias horas (seguimiento en el hilo).

Nota: Estos aportes son referencias prácticas de taller. Verificar compatibilidades y medidas de seguridad antes de aplicar cambios.
