¿Tu TV se quedó en el logo, reinicia o tiene falla de firmware?
Elegí una descarga individual para una TV puntual o una membresía técnica para talleres. Los datos de pago, alias y titular se muestran en la siguiente pantalla.
ADMIRAL EF3912
Descargas ADMIRAL EF3912: diagramas (PDF/ZIP), documentación (XLS) y datos de memoria (DUMP)
-
Diagrama — PowerBoard MIP390D (MEGMEET) -
Diagrama — PowerBoard (similar a MIP390D) — referencia
-

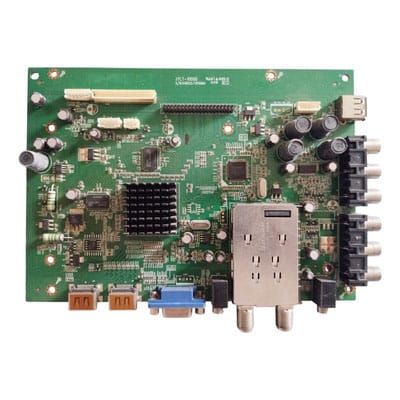

Diagrama / Service Manual — MainBoard JYLT-1000D (5AB22LT100DMA)
-
Manual / Documentación — Listado de partes ADMIRAL EF3912
-
Datos de Memoria / DUMP — ADMIRAL EF3912 (JYLT-1000D) -
Datos de Memoria / DUMP — EF3912 (U103 MX25L1605A) — variante 5AB22LT1000DMB
-
Datos de Memoria / DUMP — EF3912 (backup de memoria original compartido por comunidad)
-
Datos de Memoria / DUMP — EF3912 (archivo alternativo reportado como funcional)
Info detallada
Documentación técnica
Archivos de memoria (DUMP)
ADMIRAL_EF3912_JYLT-1000D.zip
Descargas solo para miembros
admiral ef3912 memoria U103 MX25L1605A JYLT1000D VERSION 5AB22LT1000DMB.rar
Descargas solo para miembros
backup.rar
Descargas solo para miembros
ef3912.rar
Descargas solo para miembros
Nota: Se indicó que este modelo puede venir con más de una variante de mainboard (por ejemplo, 5AB22LT100DMA vs 5AB22LT1000DMB).
Antes de grabar, verificar el chip de memoria (U103) y conservar un respaldo del contenido original.
Menú Service / Modo Fábrica — ADMIRAL EF3912 (secuencia 8-8-9-3)
Advertencia: el menú de servicio permite modificar parámetros críticos. Si vas a tocar valores, anotá la configuración original.
Nota: Método aportado por la comunidad para EF-3912.
Aporte: el EF3912 puede traer más de una mainboard (DMA / DMB)
Se comentó que el modelo puede venir con dos placas distintas para el mismo EF3912 (y posiblemente más variantes). Por eso, un archivo de memoria puede no funcionar si no coincide con la versión real de la main.
En aportes se menciona memoria U103 (MX25L1605A) para una variante y se compartieron fotos/archivos para identificar la versión.
Nota: Recomendación práctica: confirmar modelo exacto de placa y chip antes de grabar, y guardar backup del contenido original.
Falla típica: enciende sin imagen / hace “crash” en parlantes — revisar regulador U6 (y U4)
Se reportó que, si el TV arranca de forma errática (pantalla negra con luz, ruidos en parlantes o no responde), el problema suele estar en el regulador U6. También se sugirió revisar y resoldar U4.
Nota: En un aporte adicional se indicó que, tras cambiar U6, el equipo volvió a responder a teclado/control y a funcionar con normalidad.
Aporte: intercambio de placas 32" ↔ 39" (advertencia)
Se consultó si era posible usar una placa de 32" en un TV de 39". La respuesta publicada fue que podría no funcionar porque, en general, la placa de 32" suele ser HD y la de 39" FHD.
Nota: Aporte orientativo: la compatibilidad real depende de panel, resolución, firmware y versión de mainboard.
Aporte: dumps/backs que se reportaron como “funcionales”
En el hilo se indicó que algunos archivos de memoria publicados podían no encender el TV en ciertas variantes. Por eso se compartieron alternativas (backup de memoria original y otro dump probado como funcional).
Nota: Si al grabar un dump el equipo no inicia, no descartar hardware: varios aportes apuntan a U6/U4 como causa frecuente incluso cuando “parece firmware”.
