ADMIRAL TLC3201A

Descargas ADMIRAL TLC3201A: firmware USB, diagramas MainBoard/PowerBoard y manual service (PDF/ZIP)

Marca: ADMIRAL Modelo: TLC3201A Chasis: MST6E16JS Placa: RSAG7.820.1854 Panel: LG LC320WXN-SCA1 Resolución: 32" HD
ADMIRAL TLC3201A
Para descargar los archivos necesitás una cuenta Premium.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas y manuales

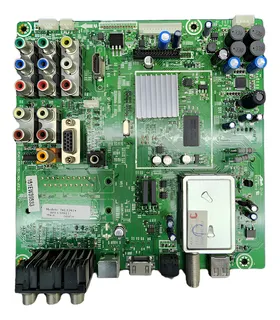

  • Diagrama ADMIRAL TLC3201A MainBoard RSAG7.820.1854 (RSAG7.820.1854.pdf)
  • Diagrama ADMIRAL TLC3201A PowerBoard RSAG7.820.1673 (RSAG7.820.1673.pdf)
  • Diagrama ADMIRAL TLC3201A PowerBoard RSAG7.820.1901 (RSAG7.820.1901.pdf)
  • Manual de Usuario ADMIRAL TLC3201A (Manual_Usuario_TLC3201A.pdf)
  • Manual Service ADMIRAL TLC3201A (Manual_Service_TLC3201A.pdf)
  • Actualización Firmware por USB ADMIRAL TLC3201A (LCD32V88AM.zip)
Información técnica
Información técnica ADMIRAL TLC3201A
Placas principales, panel display y documentación técnica
Info detallada

Info detallada

Ficha
Empresa / Marca
Empresa / Marca
ADMIRAL
TLC3201A
Modelo
Modelo
TLC3201A
Chasis
Chasis
MST6E16JS
Matriz
Matriz
HISENSE
Control remoto
Control remoto
ER-21613
Placas y display
MainBoard + PowerBoard
MainBoard + PowerBoard
RSAG7.820.1854 · MainChip: MSTAR MST6E16JS · RSAG7.820.1673 · RSAG7.820.1901
Panel Display
Panel Display
LG LC320WXN-SCA1 · 1366x768 HD 60Hz · LVDS (1 ch, 8-bit) LVDS-30P1C8B-020K 12.0V
Modelo compatible
Modelo compatible
ADMIRAL TLC3201A · ADMIRAL TLC3202A · NOBLEX 32LC833H · SANSEI TLS1132H · SANSEI TLS1232H
Documentación

Documentación técnica

Archivo
Manual Service — TLC3201A
Manual_Service_TLC3201A.pdf · 4.67 MiB · Descargado 58 veces
Solo miembros Descargas solo para miembros
Archivo
Diagrama — RSAG7.820.1854
RSAG7.820.1854.pdf · 1.78 MiB · Descargado 231 veces
Solo miembros Descargas solo para miembros
Archivo
Diagrama — RSAG7.820.1673
RSAG7.820.1673.pdf · 166.1 KiB · Descargado 996 veces
Solo miembros Descargas solo para miembros
Archivo
Diagrama — RSAG7.820.1901
RSAG7.820.1901.pdf · 804.38 KiB · Descargado 0 veces
Solo miembros Descargas solo para miembros
Nota: cambiar opciones sin entender puede causar daños permanentes.
Actualización por USB

ADMIRAL TLC3201A — Actualización de Firmware por USB

Instrucciones

instrucciones de instalacion con pendrive

  • Descargar el archivo comprimido LCD32V88AM.zip.
  • Descomprimir el contenido del archivo en una computadora hasta obtener los archivos de actualización.
  • Formatear un pendrive en FAT32 y copiar los archivos extraídos en la raíz del USB.
  • Con el televisor apagado, insertar el pendrive en uno de los puertos USB disponibles.
  • Encender el equipo y esperar a que el sistema detecte automáticamente la actualización desde el USB.
  • No desconectar la alimentación durante el proceso. El TV se reiniciará cuando la instalación finalice.

En ADMIRAL TLC3201A, esta actualización permite instalar una versión más reciente del software desde USB, optimizando el funcionamiento general y corrigiendo posibles errores menores. Está orientada a mantenimiento del sistema y no reemplaza una reparación de hardware en caso de fallas eléctricas o de panel.

  • LCD32V88AM.zip · 732.03 KiB · Descargado 56 veces
    Descargas solo para miembros
Soporte y aportes — ADMIRAL TLC3201A
Menú Service • Componentes • 5V Stand-By
Service 5V Stand-By Brown-Out

[Menu Service / Modo Servicio / Modo Fábrica] — ADMIRAL TLC3201A

Modificar parámetros en el menú de servicio sin conocer su función puede generar fallas graves en el equipo. Ingresar únicamente si se cuenta con experiencia en reparación.

Encienda el TV.
Pulse boton "MENU".
Selecione SOUND → BALANCE.
Balance = "0"; ingresar en secuencia 0 5 3 2.
Si no funciona probar con 1 9 6 9.
Aparece una "M" en la parte superior izquierda de la pantalla.
Pulsar "MENU" para acceder a Factory/Service OSD Menus.
Para salir pulsar "power off".

Nota: Sirve para acceder al modo fábrica y revisar configuraciones internas del panel y del sistema.

[Informe Técnico] ADMIRAL TLC3201A: no enciende / 5V de Stand-By inestables — ADMIRAL TLC3201A

Cuando el equipo no inicia y la línea de 5V de Stand-By está presente pero inestable, la causa suele encontrarse en el circuito de filtrado de la fuente RSAG7.820.1673.

Revisar capacitores C907, C908 y C813 por posible aumento de ESR.
Reemplazar por capacitores nuevos de baja ESR.
Verificar estabilidad del 5V antes de cerrar el equipo.

[Informe Técnico] RSAG7.820.1673: no enciende con tensiones aparentemente normales — ADMIRAL TLC3201A

En fuentes con controlador NCP1396, el divisor resistivo que referencia la tensión del PFC hacia el pin 5 (BO – Brown Out) puede desvalorizarse e impedir el arranque.

Verificar resistencias R831, R832, R833 y R834.
Si alguna está fuera de tolerancia, reemplazar.
Si el conjunto está correcto, reemplazar R834 (8.2 kΩ → 10 kΩ).

Luego de ajustar el divisor, el NCP1396 deja de detectar condición de brown-out y la fuente inicia normalmente.
