ADMIRAL TLC3202A

Descargas ADMIRAL TLC3202A: firmware USB, diagrama y manuales (PDF/ZIP)

Marca: ADMIRAL Modelo: TLC3202A Placa: RSAG7.820.1854 Chasis: MST6E16JS SoC: MSTAR MST6E16JS Panel: LG LC320WXN-SCA1 Tamaño/Resolución: 32" / HD
ADMIRAL TLC3202A
Para descargar los archivos necesitás una cuenta Premium.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas y documentación técnica

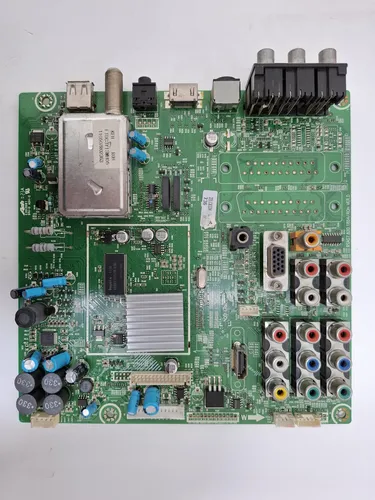

  • Diagrama ADMIRAL TLC3202A MainBoard RSAG7.820.1854 (RSAG7.820.1854.pdf)
  • Diagrama ADMIRAL TLC3202A PowerBoard RSAG7.820.1673 (RSAG7.820.1673.pdf)
  • Diagrama ADMIRAL TLC3202A PowerBoard RSAG7.820.1901 (RSAG7.820.1901.pdf)
  • Diagrama ADMIRAL TLC3202A PowerBoard RSAG7.820.1673 (hisense_rsag7.820.1673_power_supply_sch.rar)
  • Actualización Firmware por USB ADMIRAL TLC3202A (LCD32V88AM.zip)
  • Manual de Usuario ADMIRAL TLC3202A (Manual_Usuario_TLC3202A.pdf)
  • Manual Service ADMIRAL TLC3202A (Service_Manual_TLC3202A.pdf)
  • Datasheet Panel LG LC320WXN-SCA1 (LC320WXN-SCA1.pdf)
  • Datasheet LNK564 / LNK562-564 (LNK562-564.pdf)
  • Datasheet NCP33262 / MC34262 (MC34262-D.PDF)
  • Datasheet NCP1396 (NCP1396D.PDF)
Información técnica
Información técnica ADMIRAL TLC3202A
Información técnica y documentación (visual estilo B02)
Info detallada

Info detallada

Ficha
Empresa / Marca
Empresa / Marca
ADMIRAL
TLC3202A
Modelo
Modelo
TLC3202A
Chasis
Chasis
MST6E16JS
Matriz
Matriz
HISENSE
Control remoto
Control remoto
ER-21613
Placas y display
MainBoard + PowerBoard
MainBoard + PowerBoard
RSAG7.820.1854 · MainChip: MSTAR MST6E16JS · RSAG7.820.1673 · RSAG7.820.1901
Panel Display
Panel Display
LG LC320WXN-SCA1 · 1366x768 HD 60Hz · LVDS (1 ch, 8-bit) LVDS-30P1C8B-020K 12.0V
Modelo compatible
Modelo compatible
ADMIRAL TLC3201A · ADMIRAL TLC3202A · NOBLEX 32LC833H · SANSEI TLS1132H · SANSEI TLS1232H
Documentación

Documentación técnica

Archivo / Descarga
Manual Service — TLC3202A
Service_Manual_TLC3202A.pdf · 3.49 MiB · Descargado 140 veces
Descargas solo para miembros
Archivo / Descarga
Diagrama — RSAG7.820.1854
RSAG7.820.1854.pdf · 1.78 MiB · Descargado 231 veces
Descargas solo para miembros
Archivo / Descarga
Diagrama — RSAG7.820.1673
RSAG7.820.1673.pdf · 166.1 KiB · Descargado 996 veces
Descargas solo para miembros
Archivo / Descarga
Diagrama — RSAG7.820.1901
RSAG7.820.1901.pdf · 804.38 KiB · Descargado 0 veces
Descargas solo para miembros
Archivo / Descarga
Detalle — LNK562-564
LNK562-564.pdf · 966.58 KiB · Descargado 275 veces
Descargas solo para miembros
Archivo / Descarga
Detalle — MC34262-D
MC34262-D.PDF · 394.29 KiB · Descargado 197 veces
Descargas solo para miembros
Archivo / Descarga
Detalle — NCP1396
NCP1396D.PDF · 500.84 KiB · Descargado 1357 veces
Descargas solo para miembros
Nota: cambiar opciones sin entender puede causar daños permanentes.
Firmware por USB

ADMIRAL TLC3202A — Actualización por USB

Chasis: MST6E16JS · MainBoard: RSAG7.820.1854 · Control remoto: ER-21613
Instrucciones

instrucciones de instalacion con pendrive

Nota: En el contenido aportado no se especifica el procedimiento paso a paso. Si el TV no detecta el USB, preparar pendrive en FAT32, dejar el archivo en la raíz y probar otro pendrive/puerto.
  • Descargas LCD32V88AM.zip Descargado 120 veces
    FIRMWARE
Dumps de memoria
DUMPS / DATOS DE MEMORIA — ADMIRAL TLC3202A
Archivos para regrabación de memoria con programador (si están disponibles).
Dumps Memoria
Ícono

Archivos de memoria

Nota

Nota: En el contenido aportado no se listan dumps para TLC3202A. Antes de buscar un dump, confirmar chasis MST6E16JS, mainboard RSAG7.820.1854 y panel LC320WXN-SCA1 para evitar incompatibilidades.

Soporte y aportes — ADMIRAL TLC3202A
Menú Service • 5V Stand-By inestable • Brown-Out NCP1396 • Componentes
Service 5V Stand-By Brown-Out Componentes

[Menu Service / Modo Servicio / Modo Fábrica] — ADMIRAL TLC3202A

Modificar opciones internas sin conocer su función puede generar desconfiguraciones graves en el equipo. Este acceso está orientado exclusivamente a personal técnico.

Encienda el TV.
Pulse boton "MENU".
Selecione SOUND → BALANCE.
Balance = "0"; ingresar en secuencia 0 5 3 2.
Si no funciona probar con 1 9 6 9.
Aparece una "M", a la izquierda superior de la pantalla.
Pulsar "MENU". Factory/Service OSD Menus.
Para salir pulsar "power off".

Nota: Sirve para acceder al modo fábrica y revisar configuraciones internas del panel y del sistema.

[Informe Técnico] ADMIRAL TLC3202A: no enciende / 5V de Stand-By inestables — ADMIRAL TLC3202A

Cuando la línea de +5V Stand-By está presente pero presenta oscilaciones, el inconveniente suele localizarse en el filtrado de la fuente RSAG7.820.1673.

Revisar capacitores C907, C908 y C813 por posible aumento de ESR.
Reemplazar por unidades nuevas de baja ESR.
Verificar estabilidad del 5V antes de cerrar el equipo.

[Informe Técnico] RSAG7.820.1673: no enciende con tensiones aparentemente normales — ADMIRAL TLC3202A

En fuentes con controlador NCP1396, una alteración en el divisor resistivo que referencia el PFC hacia el pin BO puede impedir el arranque aun cuando las tensiones parezcan correctas.

Verificar resistencias R831 / R832 / R833 / R834.
Si alguna está fuera de tolerancia, reemplazar.
Si el conjunto está correcto, reemplazar R834 (8.2 kΩ → 10 kΩ).

Luego de corregir el divisor resistivo, el integrado NCP1396 deja de detectar condición de brown-out y la fuente arranca normalmente.

Componentes relevantes — RSAG7.820.1673

N901: LNK564
N811: NCP33262
N831: NCP1396
V832 / V833: PQPF10N60V
V811: 20N60C3
VD840: SRF1560
VD838 / VD839: SRF30100
