AOC LE32S5295

Método publicado para entrar al modo de servicio en este modelo.

Presionar la secuencia Info 1 9 9 9 ← (la flecha ← corresponde a “izquierda” en el control).

Aporte de usuario: en algunos casos se indicó la variante INFO - 1 9 9 9 - RETURN (mismo objetivo: acceder al menú para luego ejecutar reset).

Nota: Se remarca que para estos accesos puede ser necesario el control remoto original.

Procedimiento publicado como paso clave luego de actualizar firmware y también recomendado en casos de “sin imagen” para poder recuperar el arranque/configuración.

Entrar al menú de servicio con Info 1 9 9 9 ←.

Dentro del service, seleccionar Reset to Virgin y confirmar con OK.

El TV pasa a standby y luego inicia la configuración inicial.

Aporte adicional: si el equipo queda sin imagen, se indicó usar un tv160 para visualizar la imagen, entrar al service y ejecutar el reset.

Nota: Se indicó expresamente: no cambiar otros parámetros del menú de servicio fuera de “Reset to Virgin”.

Casos reportados tras reemplazo de display/panel: imagen invertida y/o el equipo entra en pantallas de colores. Se compartieron combinaciones y advertencias.

Se mencionó que con INFO + 2 0 0 8 + XX (donde XX puede ir de 01 a 13) se podría cambiar Project ID en algunas variantes.

Aporte de caso: al probar INFO + 2008 + 99 se reportó un resultado negativo (TV sin imagen, sin respuesta al control y reinicios).

Otro aporte indicó que la inversión puede resolverse en la T-CON/VCON (según el display) o por firmware (mencionando eMMC modificada), sin detallar archivo/procedimiento.

Para casos de “pantallas de colores” o “sin imagen”, se reiteró la recomendación de entrar al service y ejecutar Reset to Virgin.

Nota: También se aclaró el panel original aportado por usuarios: TPT320B5 H1F01.D REV:S02F y T-CON CV320H1-F01-XC-2.

Informe publicado: el backlight usa el controlador PF7708BS (driver 1 canal con PWM). La corriente se ajusta mediante resistencias de sensado en el lazo de realimentación.

Resistencias indicadas para control de corriente: R8652 1.2Ω, R8653 1.2Ω, R8654 1.2Ω, R8655 1.2Ω, R8656 1.2Ω (1%).

Se indicó que están en la etapa de control de backlight y referenciadas al U8601: PF7708BS.

Modificación propuesta para bajar corriente: retirar R8652, R8653 y R8655.

Recomendación del texto: medir corriente de salida luego del cambio y evitar bajar de más para no perder luminosidad en exceso.

Nota: Se aclaró que el cambio es tentativo y queda a evaluación del técnico (bajar corriente = baja el brillo).

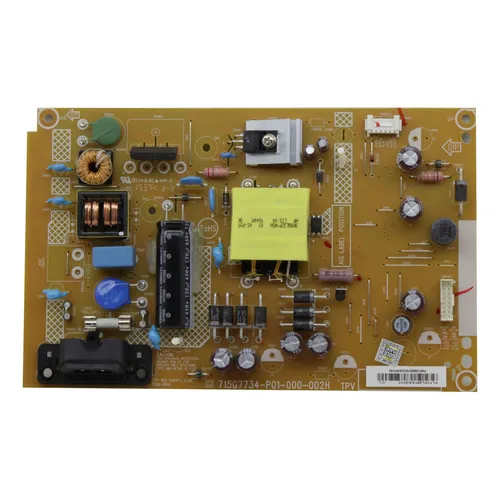

Resumen técnico de aportes publicados para la fuente 715G7734: valores de componentes, equivalencias y fallas típicas (12V que cae, “hipo”, reinicios).

Valores compartidos como “frecuentes de daño”: C9126 100pF · R9101 0.27Ω 2W · R9113 1k (1/4W) · R9109 10Ω (1/8W) · R9110 47Ω · D9104 1N4148W · Q9101 K8A65D · U9101 PF6005AG.

Aclaración sobre lectura de SMD: se explicó que una marca “100” puede confundir, pero se sostuvo que corresponde a 10Ω (según el aporte).

Sobre oscilación/caída de 12V al conectar main: se sugirió revisar filtros de 12V (capacidad/fugas), R9101 (sensado) y R9113 1k (censado al IC), además de descartar IC PWM defectuoso.

Se mencionó que, si hay mucho consumo en la main, la fuente puede entrar en protección (“hipo” según el comentario). También se reportaron casos donde el problema resultó ser la main y no la fuente.

Equivalencias citadas: PF6003AG como reemplazo directo de PF6005AG (según aportes). Se advirtió sobre variantes de datasheet (PF6005AG vs PF6005AS).

Aporte práctico: un usuario indicó que resolvió el modo “hipo” reemplazando dos diodos 4148 SMD por diodos convencionales.

Identificación publicada: U9103 = TL431G-AE2-R y C9117 = 220nF 50V.

Caso detallado: se reportaron resistencias fuera de valor (ej. R9101, R9109, R9110) + IC en corto, y luego de reemplazos la TV encendió correctamente (según experiencia compartida).

Nota: Estos puntos son aportes de diagnóstico/reparación de la comunidad. Verificar siempre con mediciones y criterio técnico antes de aplicar cambios.
