AOC LE49U5462

Descargas AOC LE49U5462/28: diagrama de fuente, dump NAND y aportes técnicos de backlight (PDF/ZIP)

Marca: AOC Modelo: LE49U5462/28 Chasis: Sin Info: por el momento MainBoard: 715G7678-M01-000-005T PowerBoard: 715G6973-P03-002-002M Panel: TPT490U2-EQYSHM.G T-CON: 6870C-0535B LGD: LC490EQY-SHM1
AOC LE49U5462
Algunos archivos pueden estar disponibles solo para miembros.
DESCARGAS DISPONIBLES PARA MIEMBROS
Diagramas y memorias
  • Diagrama — PowerBoard 715G6973 (715G6973-P03-002-002M)
  • Datos de Memoria / DUMP — AOC LE49U5462 (NAND · U402 W29N02GVSIAA)
Información técnica
Información técnica AOC LE49U5462
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
AOC
LE49U5462/28
Modelo
LE49U5462/28
Chasis
Sin Info: por el momento
Panel Display
TPV TPT490U2-EQYSHM.G
T-CON
6870C-0535B
Panel (LGD)
LC490EQY-SHM1
Manual de Usuario
Sin Info: por el momento
Manual Service
Sin Info: por el momento
Placas y conectividad

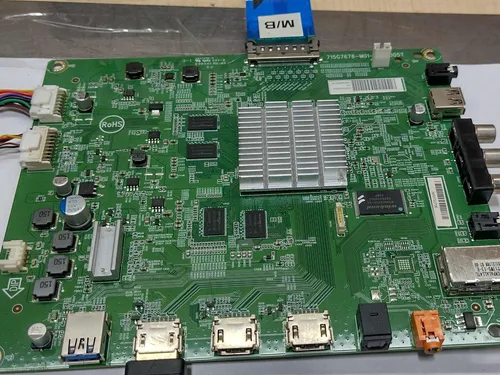

MainBoard
715G7678-M01-000-005T
PowerBoard
715G6973-P03-002-002M

Documentación técnica

Diagrama — PowerBoard 715G6973
715G6973
Tamaño: 804.6 KiB Descargado 89 veces Descarga VIP
Datos de Memoria / DUMP — AOC LE49U5462 (NAND · U402 W29N02GVSIAA)
U402_W29N02GVSIAA_NAND
Tamaño: 65.14 MiB Descargado 35 veces Descarga VIP
Nota: antes de regrabar memoria o modificar backlight, realizar diagnóstico y trabajar con medidas de seguridad.
Dump memoria
Datos de Memoria / DUMP — AOC LE49U5462 (NAND)
Dump NAND para regrabación con programador cuando el sistema no inicia o presenta corrupción de software.
DUMP NAND MEMORIA LE49U5462

Archivos de memoria — AOC LE49U5462

Descarga disponible para regrabación de NAND. El acceso puede estar limitado a miembros.

ARCHIVOS DISPONIBLES
U402_W29N02GVSIAA_NAND.zip
Tamaño: 65.14 MiB
Descargado 35 veces
DESCARGA SOLO PARA MIEMBROS

Instrucciones técnicas — DUMP NAND (AOC LE49U5462)

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura/escritura para este DUMP).
NOTA TÉCNICA

DATOS: En AOC LE49U5462, un dump es un volcado del contenido de la memoria (por ejemplo NAND) guardado en un archivo listo para reprogramación. Sirve para recuperar equipos con software corrupto (logo fijo, reinicios o pantalla negra) escribiendo directamente el chip con programador, sin depender de menú o USB.

Soporte y aportes — AOC LE49U5462
Backlight (SSC9522S / TPV101D) • Datos de tiras LED (3V) • Aportes técnicos
LEDs Backlight AOC Backlight 715G6973

Datos de tiras LED — AOC LE49U5462

Aportes de usuarios sobre las tiras de backlight:

Se reporta que este modelo utiliza LEDs de 3V.
Detalle adicional: LED 30×30 de 3V con ánodo fino.
Tensión informada: arranque cercano a 30V y luego estabiliza alrededor de 35V (según reporte).

Nota: Si el backlight enciende suave y se apaga, revisar corriente, tiras reemplazadas y protecciones del driver.

Backlight: Bajar corriente a LEDs — AOC LE49U5462 (SSC9522S / TPV101D)

Este diseño usa el controlador SSC9522S para la alimentación del backlight y cuatro controladores de corriente TPV101D, organizados en dos ramas: U8105 + U8106 y U8107 + U8108. La corriente se define por resistencias de sensado en paralelo; al quitar resistencias, aumenta la resistencia total y baja la corriente (menos brillo y consumo).

Resistencias de sensado por cada TPV101D:

U8105: R8135 / R8136 / R8137 / R8138 (2.4Ω o 2.7Ω)
U8106: R8139 / R8140 / R8141 / R8142 (2.4Ω o 2.7Ω)
U8107: R8143 / R8144 / R8145 / R8146 (2.4Ω o 2.7Ω)
U8108: R8147 / R8148 / R8149 / R8150 (2.4Ω o 2.7Ω)

Modificación (reducción progresiva):

Como primer ajuste, retirar una resistencia del grupo de cada TPV101D (una en U8105, una en U8106, una en U8107 y una en U8108).
Si la disminución de corriente no alcanza, retirar una segunda resistencia en cada TPV101D, manteniendo el criterio de equilibrio entre ramas.
Luego de cada cambio, medir corriente/brillo y controlar disipación térmica en TPV101D y SSC9522S.

Nota: Ajuste tentativo: bajar corriente reduce brillo. Validar en cada equipo para no comprometer uniformidad ni estabilidad.

Backlight: Modificación de corriente — PowerBoard 715G6973 (SSC9522S / TPV101D)

En la placa 715G6973, el SSC9522S alimenta el sistema y los cuatro TPV101D regulan la corriente por ramas (U8105/U8106 y U8107/U8108). La señal de ajuste proviene de resistencias de sensado en paralelo (valores 2.4Ω o 2.7Ω); al retirar resistencias, se incrementa la resistencia equivalente y se reduce la corriente de los LEDs.

Grupos de resistencias asociados a cada controlador:

U8105: R8135–R8138 · U8106: R8139–R8142
U8107: R8143–R8146 · U8108: R8147–R8150

Procedimiento de reducción:

Empezar quitando una resistencia por cada TPV101D (una de su grupo en U8105, U8106, U8107 y U8108).
Si todavía hay exceso de corriente, retirar una segunda resistencia por TPV101D, manteniendo simetría entre ramas.
Confirmar el ajuste midiendo corriente y verificando que TPV101D y SSC9522S no excedan su régimen térmico.

Nota: La finalidad es reducir potencia de backlight. Cada TV debe calibrarse para conservar brillo suficiente y evitar inestabilidad.
