AOC LE50S5970

Descargas AOC LE50S5970: firmware USB, diagramas, manual service y NVM (TPM17.7L LA)

Marca: AOC Modelo: LE50S5970 Chasis: TPM17.7L LA Placa: 715G8251-M01-B00-004T PowerBoard: 715G6677 Panel: TPT500J1-HVN07.U Panel code: T500HVN07.5 50T15-C03
AOC LE50S5970
Algunas descargas pueden estar disponibles solo para miembros.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y memorias
  • Firmware — Actualización por USB AOC LE50S5970
  • Firmware — Actualización por USB TPM17.7L LA (012.002.025.001)
  • Firmware — Actualización por USB TPM17.7L LA (012.002.055.001)
  • Guía PDF — Instalación / actualización por USB (S5970)
  • Diagrama — Power Board 715G6677
  • Manual Service — AOC LE50S5970
  • Manual Service — TPM17.7L LA (3122 785 20433)
  • Datos de Memoria / NVM — 32PHG5102 (panel 1A058)
  • Datos de Memoria / NVM — 32PHG5102 (panel AN10)
  • Datos de Memoria / NVM — 32PHG5102 (panel AT01)
  • Datos de Memoria / NVM — 32PHG5102 (panel WX226)
  • Datos de Memoria / NVM — 43PFG5102 (panel LVA430HVN01AK)
  • Datos de Memoria / NVM — 43PFG5102 (panel LVA430HVN01AR)
  • Datos de Memoria / NVM — 43PFG5102 (panel LVG430DUYA1AG)
  • Datos de Memoria / NVM — 49PFG510 (panel TPT490F2-FHBN0)
Información técnica
Información técnica AOC LE50S5970
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
AOC
LE50S5970
Modelo
LE50S5970
Chasis
TPM17.7L LA
Panel Display
TPT500J1-HVN07.U
Panel (código)
T500HVN07.5 50T15-C03
Placas y conectividad

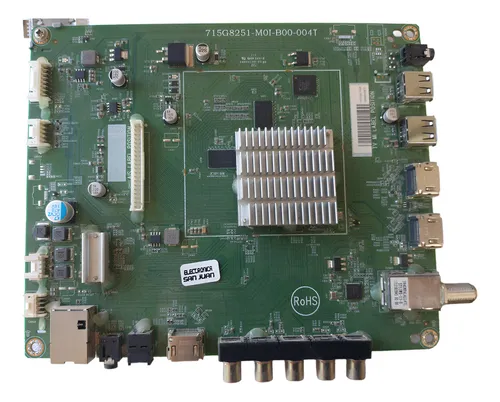

MainBoard
715G8251-M01-B00-004T
PowerBoard
715G6677

Documentación técnica

Manual Service — AOC LE50S5970
Manual_Service_LE50S5970
Descargas: No especificadas Descarga VIP
Firmware — AOC LE50S5970 (Actualización USB)
AOC_S5970_V012.002.067_2019-08-13
Descargas: No especificadas Descarga VIP
Guía PDF — Instalación / actualización (S5970)
Guia_de_Instalacao_Atualizacao_S5970
Descargas: No especificadas Descarga VIP
Diagrama — Power Board 715G6677
715G6677
Tamaño: 775.24 KiB Descargado 473 veces Descarga VIP
Manual Service — TPM17.7L LA (3122 785 20433)
TPM17.7L_3122_785_20433
Tamaño: 4.75 MiB Descargado 3940 veces Descarga VIP
Firmware — TPM17.7L LA (Actualización USB) 012.002.025.001
TPM17.7L_012.002.025.001
Tamaño: 311.21 MiB Descargado 4063 veces Descarga VIP
Firmware — TPM17.7L LA (Actualización USB) 012.002.055.001
TPM17.7L_012.002.055.001
Tamaño: 318.46 MiB Descargado 2878 veces Descarga VIP
NVM — 32PHG5102 (panel 1A058)
32PHG5102_1A058_NVM
Tamaño: 2.19 KiB Descargado 3 veces Descarga VIP
NVM — 32PHG5102 (panel AN10)
32PHG5102_AN10_NVM
Tamaño: 2.19 KiB Descargado 0 veces Descarga VIP
NVM — 32PHG5102 (panel AT01)
32PHG5102_AT01_NVM
Tamaño: 2.18 KiB Descargado 0 veces Descarga VIP
NVM — 32PHG5102 (panel WX226)
32PHG5102_WX226_NVM
Tamaño: 2.18 KiB Descargado 0 veces Descarga VIP
NVM — 43PFG5102 (panel LVA430HVN01AK)
43PFG5102_LVA430HVN01AK_NVM
Tamaño: 2.3 KiB Descargado 27 veces Descarga VIP
NVM — 43PFG5102 (panel LVA430HVN01AR)
43PFG5102_LVA430HVN01AR_NVM
Tamaño: 2.3 KiB Descargado 23 veces Descarga VIP
NVM — 43PFG5102 (panel LVG430DUYA1AG)
43PFG5102_LVG430DUYA1AG_NVM
Tamaño: 2.3 KiB Descargado 27 veces Descarga VIP
NVM — 49PFG510 (panel TPT490F2-FHBN0)
49PFG510_TPT490F2-FHBN0_NVM
Tamaño: 2.2 KiB Descargado 35 veces Descarga VIP
Nota: en descargas de NVM/firmware, evitar cortes de energía y usar archivos compatibles con el panel instalado.

Firmware por USB — TPM17.7L LA / AOC LE50S5970 (Actualización)

Actualización de firmware por USB

AOC LE50S5970 — Actualización de Firmware por USB

Paquete de firmware + guía en PDF
Instrucciones

Instrucciones de actualización con pendrive

  • Sin Info: por el momento (no se publicaron pasos de instalación en el texto provisto).

Recomendación: no interrumpir la energía durante una carga de firmware y verificar compatibilidad por chasis/panel.

  • AOC_S5970_V012.002.067_2019-08-13.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • Guia_de_Instalacao_Atualizacao_S5970.pdf (Descargas: No especificadas)
    Descargas solo para miembros
Actualización de firmware por USB

TPM17.7L LA — Firmware de chasis (Actualización USB)

Paquetes de actualización para plataforma TPM17.7L LA
Instrucciones

Guía de instalación (USB)

  • Sin Info: por el momento (no se detallaron pasos de instalación para este chasis).

Si el TV reinicia, queda en logo o no muestra imagen, es clave usar versión compatible con la plataforma y no cortar energía durante el proceso.

  • TPM17.7L_012.002.025.001.zip (311.21 MiB) (Descargado 4063 veces)
    Descargas solo para miembros
  • TPM17.7L_012.002.055.001.zip (318.46 MiB) (Descargado 2878 veces)
    Descargas solo para miembros
NVM memoria
Datos de Memoria / NVM — TPM17.7L LA
Archivos NVM por modelo/panel para corrección de imagen y configuración tras reemplazos.
NVM MEMORIA TPM17.7L PANEL

Archivos NVM — TPM17.7L LA

Descargas para cargar NVM por USB. El acceso puede estar limitado a miembros.

ARCHIVOS DISPONIBLES
32PHG5102_1A058_NVM.zip
Tamaño: 2.19 KiB
Descargado 3 veces
DESCARGA SOLO PARA MIEMBROS
32PHG5102_AN10_NVM.zip
Tamaño: 2.19 KiB
Descargado 0 veces
DESCARGA SOLO PARA MIEMBROS
32PHG5102_AT01_NVM.zip
Tamaño: 2.18 KiB
Descargado 0 veces
DESCARGA SOLO PARA MIEMBROS
32PHG5102_WX226_NVM.zip
Tamaño: 2.18 KiB
Descargado 0 veces
DESCARGA SOLO PARA MIEMBROS
43PFG5102_LVA430HVN01AK_NVM.zip
Tamaño: 2.3 KiB
Descargado 27 veces
DESCARGA SOLO PARA MIEMBROS
43PFG5102_LVA430HVN01AR_NVM.zip
Tamaño: 2.3 KiB
Descargado 23 veces
DESCARGA SOLO PARA MIEMBROS
43PFG5102_LVG430DUYA1AG_NVM.zip
Tamaño: 2.3 KiB
Descargado 27 veces
DESCARGA SOLO PARA MIEMBROS
49PFG510_TPT490F2-FHBN0_NVM.zip
Tamaño: 2.2 KiB
Descargado 35 veces
DESCARGA SOLO PARA MIEMBROS

Instrucciones de carga NVM por USB — TPM17.7L LA

PROCEDIMIENTO
Con el TV encendido (evitar standby), desconectar el enchufe de la red.
Copiar al pendrive el archivo NVM que corresponda al modelo y panel.
Dejar el NVM en la raíz del USB (no dentro de carpetas).
Insertar el pendrive en el puerto USB1 del televisor.
Volver a conectar la alimentación y esperar el aviso “Software upgrade in progress...”.
En ~30 segundos (o menos) se reinicia y la imagen debería quedar correcta.
Si persiste invertida o con color anómalo, repetir con otro NVM compatible hasta dar con el indicado.
Si queda sin imagen: usar 062598 + MENU + número de panel para forzar el panel correcto.
NOTA TÉCNICA

DATOS: En TPM17.7L LA, el NVM guarda datos esenciales (configuración de panel, opciones internas y registros). Cargar un NVM correcto ayuda a corregir problemas como imagen invertida o colores distorsionados después de cambiar placa o panel.

Soporte y aportes — AOC LE50S5970
Backlight • Project ID • Menú Service • Configurar panel • eMMC (RT809H) • Reporte de falla
Backlight Project ID Service Panel Code eMMC Falla

Backlight: bajar tensión — AOC LE50S5970

Aporte: se reportó reducción de tensión del backlight levantando resistencias específicas.

Levantar: R8151, R8152, R8154, R8156, R8159 y R5158.
Tensión inicial con iluminación al máximo: 36.3V.
Tensión lograda tras la modificación: 33.3V.

Nota: Modificación aportada por usuario. Medir y validar brillo/corriente para no comprometer estabilidad del driver ni vida útil de LEDs.

Project ID (panel) — TPM17.7L LA

Dato aportado: Project ID 223 para panel TPT500J1-HVN07.U.

Nota: El Project ID puede estar ligado a configuración de panel/brand según firmware y plataforma.

Menú Service / Modo Fábrica / CSM / SAM — TPM17.7L LA

Precaución: tocar parámetros del menú de servicio sin conocer su función puede causar fallas permanentes. Acceder solo con criterio técnico.

Activar Modo de Fábrica:

Desde MENU/HOME, ingresar 1999.
De inmediato, presionar Back/Return (sin dejar que el menú se cierre entre teclas).
Dentro del modo, recorrer opciones con ARRIBA/ABAJO.

Salir del Modo de Fábrica:

Seleccionar EXIT_FACTORY y confirmar con OK.
Si hubo corte de energía o el TV entró en espera estando en este modo, al encender vuelve a operación normal.

CSM (modo cliente):

Con pantalla sin menú de usuario, ingresar 123654 (sin pausas).
Moverse entre ítems con DERECHA/IZQUIERDA.
Salir con MENU/HOME o POWER (control o botón del TV).

SAM (alineación):

Ingresar 062596 y enseguida presionar INFO/OK (también puede abrirse por ComPair).
Para salir: poner en standby con POWER o ingresar 00.

Nota: Antes de cambiar cualquier valor, anotar los parámetros originales.

Configurar mainboard: Set Option Code (panel) — TPM17.7L LA

El código de panel identifica el display instalado. Si se reemplaza el panel, asignar el código correcto evita fallas de imagen.

Usar el control remoto estándar del televisor.
Ingresar 062598 + MENU + XXX (XXX = 3 dígitos del panel).
Reiniciar el televisor inmediatamente después del cambio.

Tabla Panel Type / Display Code:

ModeloPanel TypeDisplay Code
32PHG5102/77TPT315B5-1A058.L S24C214
32PHG5102/77TPT315B5-1A058.L S28A218
32PHG5102/77TPT315B5-AN10.S SH02L232
32PHG5102/77TPT315B5-WX226.K S4850Y225
32PHG5102/77TPT320B5-AT011H S011D235
32PHG5102/77TPT315B5-AN10.S SH02B229
32PHG5102/77TPT315B5-WHBN85.K SD850A230
32PHG5102/77TPT315B5-WHBN85.K SDN30A231
32PHG5102/78TPT315B5-1A058.L S24C214
32PHG5102/78TPT315B5-1A058.L S28A218
32PHG5102/78TPT315B5-AN10.S SH02L232
32PHG5102/78TPT315B5-WX226.K S4850Y225
32PHG5102/78TPT320B5-AT011H S011D235
32PHG5102/78TPT315B5-AN10.S SH02B229
32PHG5102/78TPT315B5-WHBN85.K SD850A230
32PHG5102/78TPT315B5-WHBN85.K SDN30A231
43PFG5102/77TPT430H3-DUYSHA.G S1BC215
43PFG5102/77TPT430H3-HVN01.U S082D217
43PFG5102/77TPT430H3-HVN01.U S082K236
43PFG5102/77TPT430H3-HVN01.U S272W226
43PFG5102/78TPT430H3-DUYSHA.G S1BC215
43PFG5102/78TPT430H3-HVN01.U S082D217
43PFG5102/78TPT430H3-HVN01.U S082K236
43PFG5102/78TPT430H3-HVN01.U S272W226
49PFG5102/77TPT490F2-FHBN0.K S8940R216
49PFG5102/78TPT490F2-FHBN0.K S8940R216

Verificación: reiniciar y entrar a CSM con 123654 para revisar que el código quedó registrado.

Nota: Un código incorrecto puede dejar el TV con funcionamiento anómalo; repetir el ajuste si fuera necesario.

eMMC: puntos de conexión para RT809H — TPM17.7L LA

Aporte sobre conexión del programador RT809H a eMMC (los puntos se mostraban en una imagen del post).

Retirar R4001, R4012 y R4013.
Puentear ambas patas del cristal y conectarlas a masa.
El punto VCC fue indicado “del lado inferior” de la placa.

Nota: Antes de escribir, se recomienda respaldo del contenido original y verificar tensiones/señales del programador.

Reporte: quema backlight y parpadea — 715G6677

Se reportó el síntoma “quema backlight y queda parpadeando”, con mediciones de tensión: 34V con backlight desconectado y 51V al conectar el backlight (provocando daño en LEDs).

Nota: En el texto provisto no se publicó un procedimiento de reparación; queda como caso reportado.
