ASHIMA AS32HS22

Descargas ASHIMA AS32HS22: firmware USB, diagramas, dumps e instructivos técnicos (PDF/ZIP/RAR)

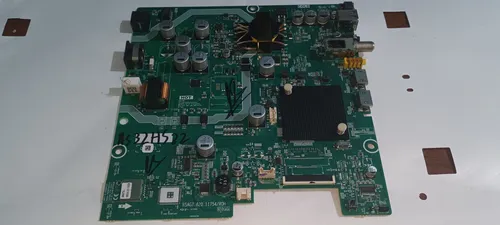

Marca: ASHIMA Modelo: AS32HS22 Placa: RSAG7.820.10077 · RSAG7.820.11754 Chasis: MT9602
ASHIMA AS32HS22
Descarga disponible a miembros con suscripción activa
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y memorias
  • Firmware — Actualización por USB ASHIMA AS32HS22 (Chasis MT9602)
  • Firmware — Instalación forzada por USB ASHIMA AS32HS22 (MT9602)
  • Firmware — Actualización por USB RSAG7.820.10077 (MTK9602 / MT9602)
  • Firmware — Instalación forzada por USB RSAG7.820.10077 (MTK9602)
  • Firmware — Actualización por USB RSAG7.820.11754 (MT9602)
  • Firmware — Instalación forzada por USB RSAG7.820.11754 (MT9602)
  • Diagrama — RSAG7.820.10077 (MTK9602)
  • Lista de Componentes — RSAG7.820.10077 (MTK9602)
  • Diagrama — RSAG7.820.11754 (MT9602)
  • Lista de Componentes — RSAG7.820.11754 (MT9602)
  • Manual Service — MT9602 (RSAG7.820.10077)
  • Manual Service — MT9602 (RSAG7.820.11754)
  • Datos de Memoria / PinOut / DUMP — RSAG7.820.10077 (ASHIMA AS32HS22)
  • Datos de Memoria / PinOut / DUMP — RSAG7.820.11754 (ASHIMA AS32HS22)
Información técnica
Información técnica ASHIMA AS32HS22
Datos técnicos y documentación oficial
Info detallada

Info detallada

Ficha
Empresa / Marca
ASHIMA
AS32HS22
Modelo
AS32HS22
Chasis
MT9602
Matriz
HISENSE
Control remoto
Sin Info: por el momento
Modelo compatible
HISENSE 32A42H · NOBLEX DK32X5050 · PHILCO PLD32HS2250 · SANSEI TDS2232HI · ASHIMA AS32HS22 · JVC LT32DA31252
Placas y conectividad
MainBoard + PowerBoard
RSAG7.820.10077 · RSAG7.820.11754
Panel Display
HKC PT320AT02-3 Ver.1.3 CELL · 1366×768 (HD) · LVDS (1 ch, 8-bit) · 12V · 0.47A
MainChip / SoC
MEDIATEK MT9602

Documentación técnica

Diagrama — RSAG7.820.10077
RSAG7.820.10077
366.11 KiB Descargado 1280 veces Descarga VIP
Lista de Componentes — RSAG7.820.10077
Part.Description.10077
312.23 KiB Descargado 336 veces Descarga VIP
Manual Service — MT9602 (RSAG7.820.10077)
Manual_Service_MT9602_10077
2.61 MiB Descargado 1006 veces Descarga VIP
Diagrama — RSAG7.820.11754
RSAG7.820.11754
424.04 KiB Descargado 852 veces Descarga VIP
Lista de Componentes — RSAG7.820.11754
Lista_Componentes.11754
1.03 MiB Descargado 198 veces Descarga VIP
Manual Service — MT9602 (RSAG7.820.11754)
Manual_Service_MT9602_11754
3.41 MiB Descargado 497 veces Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — MT9602 / ASHIMA AS32HS22 (Forzado + Actualización)

Firmware por USB

ASHIMA AS32HS22 — Actualización de firmware por USB

Actualización normal desde el menú (Actualizar desde USB)
Instrucciones

Instrucciones de instalación con pendrive (actualización normal)

  • Descomprimir el archivo descargado.
  • Copiar el firmware al pendrive y dejar el USB sin otros archivos.
  • Insertar el pendrive en un puerto USB del televisor.
  • Ingresar a Ajustar → Soporte → Actualización de sistema → Actualizar desde USB. Confirmar con Reiniciar y esperar a que finalice.
  • Restaurar a fábrica en Ajustar → Soporte → Restaurar a los valores de fábrica.

Tip: formateá el pendrive en FAT32 y dejá el USB solo con el firmware; al finalizar, hacé reset a fábrica para evitar fallas por configuración previa.

  • MTK9602_32A32_HD_11754.zip (Descargas: No especificadas)
    Descargas solo para miembros
Firmware por USB

ASHIMA AS32HS22 — Instalación forzada de firmware por USB

Forzado al encender (tecla de encendido o Volumen +)
Instrucciones

Instrucciones de instalación forzada con pendrive

  • Descomprimir el firmware descargado.
  • Copiar el archivo al pendrive y asegurarse de que el USB quede sin otros archivos.
  • Insertar el pendrive en el TV.
  • Desenchufar 5 segundos, volver a enchufar y mantener presionada la tecla de encendido o Volumen + hasta que inicie la actualización. Esperar a que termine.

Tip: si por menú no inicia, el forzado suele destrabar logo fijo; prepará el USB antes de energizar y no interrumpas la energía durante la carga del firmware.

  • MTK9602_32A32_HD_11754.zip (Descargas: No especificadas)
    Descargas solo para miembros
Firmware por USB

RSAG7.820.10077 — Actualización de firmware por USB (MTK9602)

Carga desde menú (Servicio de asistencia → Actualización de sistema)
Instrucciones

Instrucciones de instalación con pendrive (actualización normal)

  • Descomprimir el .zip (se obtiene un archivo con extensión .bin).
  • Copiar el .bin al pendrive y dejar el USB sin otros archivos.
  • Conectar el pendrive al puerto USB del televisor.
  • Ingresar a MENU → AJUSTAR → Servicio de asistencia → Actualización de sistema → Actualizar desde USB. Confirmar con Reiniciar y esperar.
  • Luego, ejecutar Restaurar a los valores de fábrica en Menu → Ajustar → Servicio de asistencia. Al reiniciar, completar la configuración inicial.

Tip: elegí la versión correcta (K1117/L0311) para la placa y evitá cortar energía durante la actualización; después, el reset a fábrica reduce reinicios en logo.

  • MTK9602_10077_K1117.zip (512.96 MiB) (Descargado 1111 veces)
    Descargas solo para miembros
  • MTK9602_10077_L0311.zip (529 MiB) (Descargado 881 veces)
    Descargas solo para miembros
Firmware por USB

RSAG7.820.10077 — Instalación forzada de firmware por USB (MTK9602)

Forzado con VOL+ durante el encendido
Instrucciones

Instrucciones de instalación forzada con pendrive

  • Extraer el .zip (se obtiene un archivo .bin).
  • Copiar el .bin al pendrive y dejar el USB sin otros archivos.
  • Insertar el pendrive en el televisor.
  • Desenchufar 5 segundos. Mantener presionada la tecla VOL+ y enchufar; cuando aparezca la interfaz de instalación, soltar VOL+ y esperar a que finalice.
  • Realizar Restaurar a los valores de fábrica en Menu → Ajustar → Servicio de asistencia. Al reiniciar, completar la configuración inicial.

Tip: en forzado, sostené VOL+ hasta ver la interfaz y usá un USB limpio; tras cargar el firmware, el reset a fábrica ayuda a que el sistema arranque con parámetros nuevos.

  • MTK9602_10077_K1117.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • MTK9602_10077_L0311.zip (Descargas: No especificadas)
    Descargas solo para miembros
Firmware por USB

RSAG7.820.11754 — Actualización de firmware por USB (MT9602)

Actualización normal desde menú (Actualizar desde USB)
Instrucciones

Instrucciones de instalación con pendrive (actualización normal)

  • Descomprimir el archivo descargado.
  • Copiar el firmware al pendrive y dejar la unidad sin otros archivos.
  • Insertar el pendrive en un puerto USB del TV.
  • Ingresar a Ajustar → Soporte → Actualización de sistema → Actualizar desde USB, confirmar con Reiniciar y esperar.
  • Restaurar a fábrica en Ajustar → Soporte → Restaurar a los valores de fábrica.

Tip: confirmá si corresponde 32A32 HD o 43A32 FHD antes de instalar el firmware; después de actualizar, restaurar a fábrica suele corregir fallas de imagen/sonido.

  • MTK9602_32A32_HD_11754.zip (689.23 MiB) (Descargado 436 veces)
    Descargas solo para miembros
  • MTK9602_43A32_FHD_11754.zip (689.23 MiB) (Descargado 369 veces)
    Descargas solo para miembros
Firmware por USB

RSAG7.820.11754 — Instalación forzada de firmware por USB (MT9602)

Forzado al encender (encendido o Volumen +)
Instrucciones

Instrucciones de instalación forzada con pendrive

  • Descomprimir el archivo de firmware.
  • Copiar el firmware al pendrive y dejar el USB sin otros archivos.
  • Insertar el pendrive en el TV.
  • Desenchufar 5 segundos, enchufar nuevamente y mantener presionada la tecla de encendido o Volumen + hasta que inicie la actualización. Esperar a que finalice.

Tip: conectar el USB con el firmware y recién después energizar el TV; si no arranca, probá otro pendrive FAT32. No cortar la energía hasta que termine el proceso.

  • MTK9602_32A32_HD_11754.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • MTK9602_43A32_FHD_11754.zip (Descargas: No especificadas)
    Descargas solo para miembros
Dump memoria
Datos de Memoria / DUMP — ASHIMA AS32HS22
Archivos eMMC y PinOut para reprogramación cuando el TV queda en logo, reinicia o no inicia por corrupción.
DUMP eMMC PINOUT AS32HS22

Archivos de memoria — ASHIMA AS32HS22

Para los paquetes divididos en partes (.partXX), descargar todas las partes y extraer desde la primera: el descompresor une el resto automáticamente.

ARCHIVOS DISPONIBLES
MTK9602_32A5611_EMMC_L1717.part01.rar
Tamaño: 350 MiB
Descargado 126 veces
DESCARGA SOLO PARA MIEMBROS
MTK9602_32A5611_EMMC_L1717.part02.rar
Tamaño: 350 MiB
Descargado 124 veces
DESCARGA SOLO PARA MIEMBROS
MTK9602_32A5611_EMMC_L1717.part03.rar
Tamaño: 350 MiB
Descargado 127 veces
DESCARGA SOLO PARA MIEMBROS
MTK9602_32A5611_EMMC_L1717.part04.rar
Tamaño: 189.02 MiB
Descargado 132 veces
DESCARGA SOLO PARA MIEMBROS
MTK9602_43A5611_EMMC_L1217.part01.rar
Tamaño: 350 MiB
Descargado 181 veces
DESCARGA SOLO PARA MIEMBROS
MTK9602_43A5611_EMMC_L1217.part02.rar
Tamaño: 350 MiB
Descargado 160 veces
DESCARGA SOLO PARA MIEMBROS
MTK9602_43A5611_EMMC_L1217.part03.rar
Tamaño: 350 MiB
Descargado 175 veces
DESCARGA SOLO PARA MIEMBROS
MTK9602_43A5611_EMMC_L1217.part04.rar
Tamaño: 191.05 MiB
Descargado 165 veces
DESCARGA SOLO PARA MIEMBROS
MTK9602_43A32_FHD_11754_EMMC.rar
Tamaño: 819.46 MiB
Descargado 103 veces
DESCARGA SOLO PARA MIEMBROS

Instrucciones de conexión eMMC (PinOut) — RSAG7.820.10077 / ASHIMA AS32HS22

PROCEDIMIENTO
Retirar la placa main del televisor.
Unir los pines del cristal Z1 a GND.
Conectar masa (GND) del programador a masa de la main.
Conectar CLK en el punto R122.
Conectar CMD en el punto R120.
Tomar D0 desde la pista indicada (raspar para poder soldar).
Alimentar la main con fuente externa: 12V en el conector XP1.
Leer/escribir con programador (ej.: RT809H) usando VCQ = 1.8V.
NOTA TÉCNICA

Nota: En ASHIMA AS32HS22, el dump/eMMC se utiliza como imagen de rescate para reescribir la memoria cuando el sistema está corrupto (logo fijo, reinicios o pantalla negra por software). Antes de grabar, conviene respaldar el contenido original si es posible.

Soporte y aportes — ASHIMA AS32HS22
Modo M • Menú Service • Reset • Cambio de marca/logo • Backlight • Aportes
Modo M Service Reset Logo Backlight Aporte

INSTRUCTIVO PARA SALIR DE MODO M — ASHIMA AS32HS22

Si se ve una “M” en la esquina superior izquierda, el televisor quedó dentro de un modo técnico (service/fábrica).

Para salir, apagar el TV con Power Off desde el control remoto y encenderlo nuevamente.

Nota: La “M” aparece como confirmación de acceso al modo service; al apagar, el equipo vuelve a modo normal.

Menú Service / Modo Fábrica — ASHIMA AS32HS22 (MT9602)

Advertencia: tocar opciones del menú de servicio sin conocer su función puede causar fallas o dejar el equipo sin arranque. Registrar valores antes de modificar.

Encender el TV.
Entrar al MENU (botón de 2 o 3 líneas en el control).
Seleccionar AJUSTAR y entrar a SONIDO → ALTAVOCES.
Ubicarse en BALANCE, pero sin presionar OK.
Ingresar la secuencia 1 9 6 9.
Se mostrará una “M” en la esquina superior izquierda.
Presionar MENU (en algunos controles figura como engranaje).
Aparece en pantalla el MENU de SERVICE.

Nota: Para salir del menú de service, usar Power Off.

Reset / Restaurar a valores de fábrica — ASHIMA AS32HS22

El reset elimina configuraciones y deja el TV como recién salido de fábrica. Tras reiniciar, hay que repetir el asistente de configuración inicial.

Ingresar a MENU.
Ir a Ajustar → Servicio de asistencia → Restaurar a los valores de fábrica.
Confirmar con ACEPTAR para ejecutar el reinicio.
Cuando el TV reinicie, realizar la configuración inicial.

Nota: Si el equipo queda con comportamientos anómalos tras firmware, el reset suele ser el paso recomendado.

Bajar corriente a LEDs / Backlight — RSAG7.820.10077

Ajuste reportado para el modelo 43": reduce corriente de backlight, con impacto directo en el brillo.

Retirar las resistencias R728 y R729 (ambas de 5.1 Ω).

Al bajar corriente, baja el brillo: cada equipo debe evaluarse para mantener un nivel aceptable.

Nota: Modificación tentativa: queda a criterio del técnico. La reducción de corriente puede extender vida útil del backlight, pero exige validar brillo final.

Aportes y reportes — eMMC RSAG7.820.10077

Reportes de técnicos/usuarios sobre escritura ISP y consideraciones prácticas al grabar eMMC.

Se informó el siguiente error al intentar grabar por ISP:
014: VCCIO: 3.3V
015: CSD CRC error: 3D-7F
016: Error code : 1
017: VCCIO: 3.3V
Aporte: revisar que el nivel correcto sea 1.8V (no 3.3V) para la interfaz eMMC en este chasis.
Aporte adicional: se logró escribir quitando las resistencias R120 y R122. Sin retirarlas, en algunos casos sólo permite lectura.
También se mencionó que puede ser necesario alimentar la main con 12V externos en el conector XP1 (no siempre funciona con la alimentación de la fuente original).

Nota: Estos aportes son experiencias de campo; validar puntos de prueba, tensiones y resistencias antes de aplicar en placa.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
