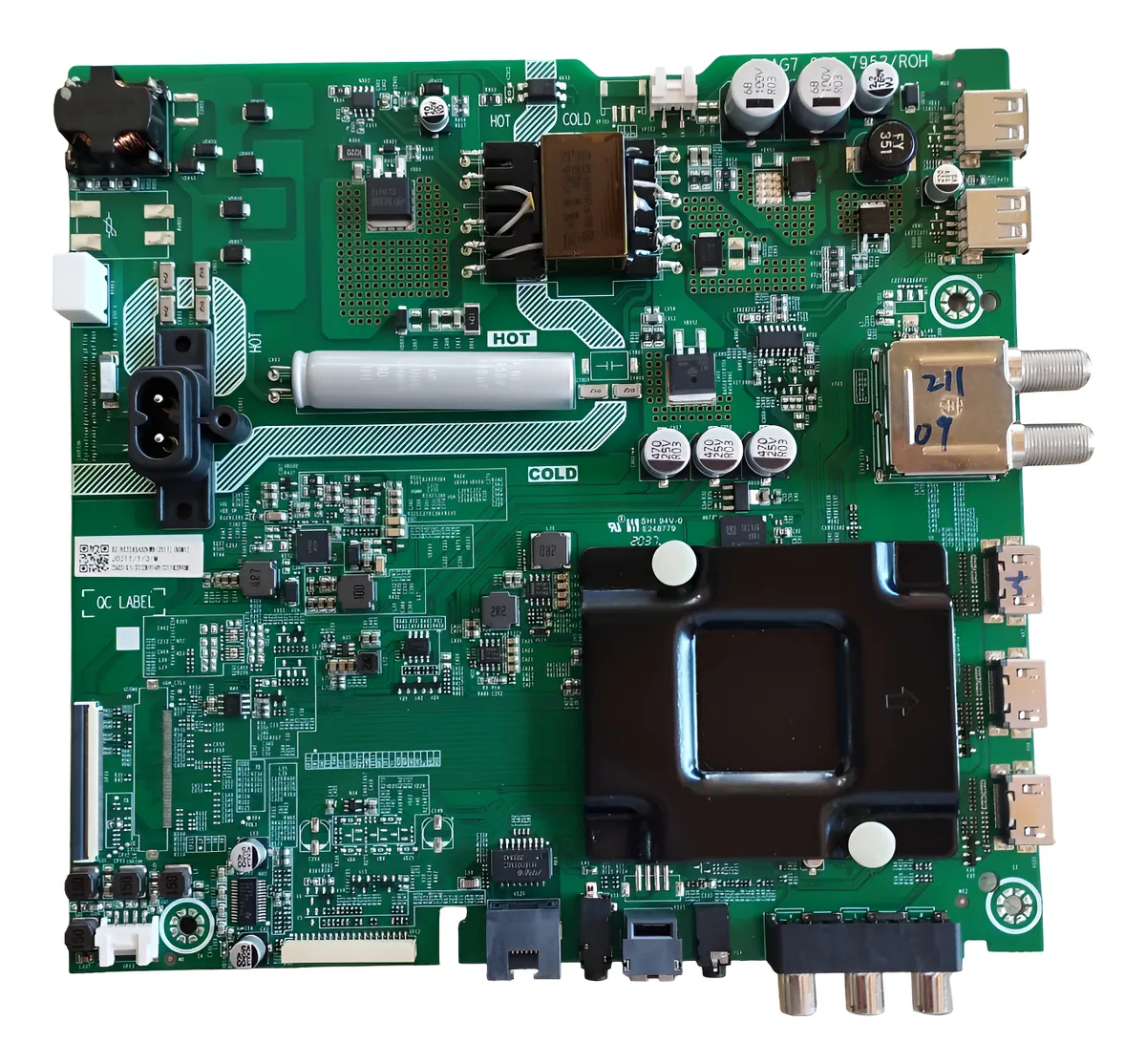

BGH B3218H5

Advertencia: cambiar valores del menú de service sin comprender su función puede generar daños permanentes. Acceder solo si estás capacitado.

Encender el TV.

Ingresar a MENU (botón de engranaje).

Seleccionar AJUSTAR y entrar en SONIDO → Configuración avanzada de Audio.

Ubicarse sobre Balance (sin presionar OK) e ingresar 1 9 6 9.

Aparece una “M” en pantalla; presionar MENU nuevamente para abrir MENU de SERVICE.

Para salir, pulsar power off.

Nota: Antes de modificar parámetros, registrar valores originales para poder revertirlos.

Durante el acceso al menú de service puede aparecer una “M” en la esquina superior.

Para salir, apagar el televisor con power off.

Nota: Si el equipo reinicia luego de un ajuste de fábrica, apagar/encender ayuda a salir del modo de servicio.

Un reset restaura el equipo y elimina ajustes del usuario. Luego del reinicio, se debe hacer la configuración inicial.

Por menú de usuario: entrar a MENU (engranaje).

Ir a Ajustar → Acerca TV → Restaurar a los valores de fábrica y aceptar.

El televisor reinicia; luego realizar la configuración inicial.

Por menú de service: acceder al menú y seleccionar Option → OK → Clean All.

Tras reiniciar, completar nuevamente la configuración inicial.

Nota: El método desde service ejecuta limpieza/restauración desde opciones internas del sistema.

Puede ser necesario ajustar el logo tras cambio de mainboard, reinstalación de firmware o reemplazo de datos de memoria.

Ingresar al menú de service (método de acceso con Balance + secuencia 1 9 6 9).

Entrar a Factory → Options → Logo.

Cambiar la marca usando ← / → sobre la opción de logo (si no aparece, usar Welcome o Smart TV como genérico).

Salir apagando desde el control remoto y encender nuevamente.

Realizar restauración a fábrica desde Ajustar → Acerca TV → Restaurar a los valores de fábrica.

Verificar que el arranque muestre la marca correcta.

Nota: Si no se encuentra el logo exacto, se puede seleccionar un logo genérico (Welcome / Smart TV).

Retirar la resistencia R727 de 2.2Ω.

Si todavía hace falta reducir más corriente, retirar también R730 de 10Ω.

Informe adicional: se reporta que este modelo utiliza 2 tiras de 6 LEDs cada una, 3V, formato 3030 con “positivo fino”.

Caso de diagnóstico: se describe un equipo con luz de standby y cambio de estado al encender, pero sin imagen/sonido (no encienden LEDs). Se menciona medición en VD952: 12V en standby y, al encender, fluctuación entre ~4.5V y 12V. Se atribuye a LEDs dañados y se sugiere reemplazar tiras o LEDs.

Nota: Modificación tentativa: reducir corriente baja el brillo de backlight. Evaluar cada equipo para dejar un nivel aceptable de brillo y corriente.

Se comenta un caso donde la mainboard corresponde a un panel distinto (JHD315S1H71-T0 vs JHD315S1H81-T0L1). Se indica que estas monoplacas integran la T-CON, por lo que no se recomienda cambiar panel o main sin que sean exactamente iguales.

Como verificación práctica, se sugiere comparar componentes en la zona del conector LVDS y confirmar que coincida todo; si no coincide, el panel puede no funcionar.

Nota: Antes de comprar una placa para otra variante de panel, revisar físicamente la compatibilidad del sector LVDS.
