BGH B3222S5A

Descargas BGH B3222S5A: firmware por USB, diagramas y manual service (PDF/RAR/ZIP)

Marca: BGH Modelo: B3222S5A Placa: N012406-001974-007 Chasis: A7K55B1
BGH B3222S5A
Para descargar los archivos necesitás una cuenta Premium.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas y manuales
  • Firmware: Instalación forzada por USB — BGH B3222S5A (A7K55B1)
  • Firmware / Android 11.0: Instalación forzada por USB — A7K55B1 (BGH / THS)
  • tvconfig (Logo): Cambio de marca o logo — BGH B3222S5A
  • tvconfig (Logo): Cambio de marca o logo — A7K55B1 (BGH / THS)
  • Diagrama — A7K55B1 (MainBoard/PowerBoard) para BGH B3222S5A
  • Manual Service — A7K55B1 para BGH B3222S5A
Información técnica
Información técnica BGH B3222S5A
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
BGH
B3222S5A
Modelo
B3222S5A
Chasis
A7K55B1
Matriz
SKYWORTH
Control remoto
Sin Info: por el momento (foto adjunta en el foro)
Modelo compatible
BGH B3222S5A · THS TH3222S5A
Panel Display
Sin Info: por el momento
Manual de Usuario
Sin Info: por el momento
Placas y plataforma

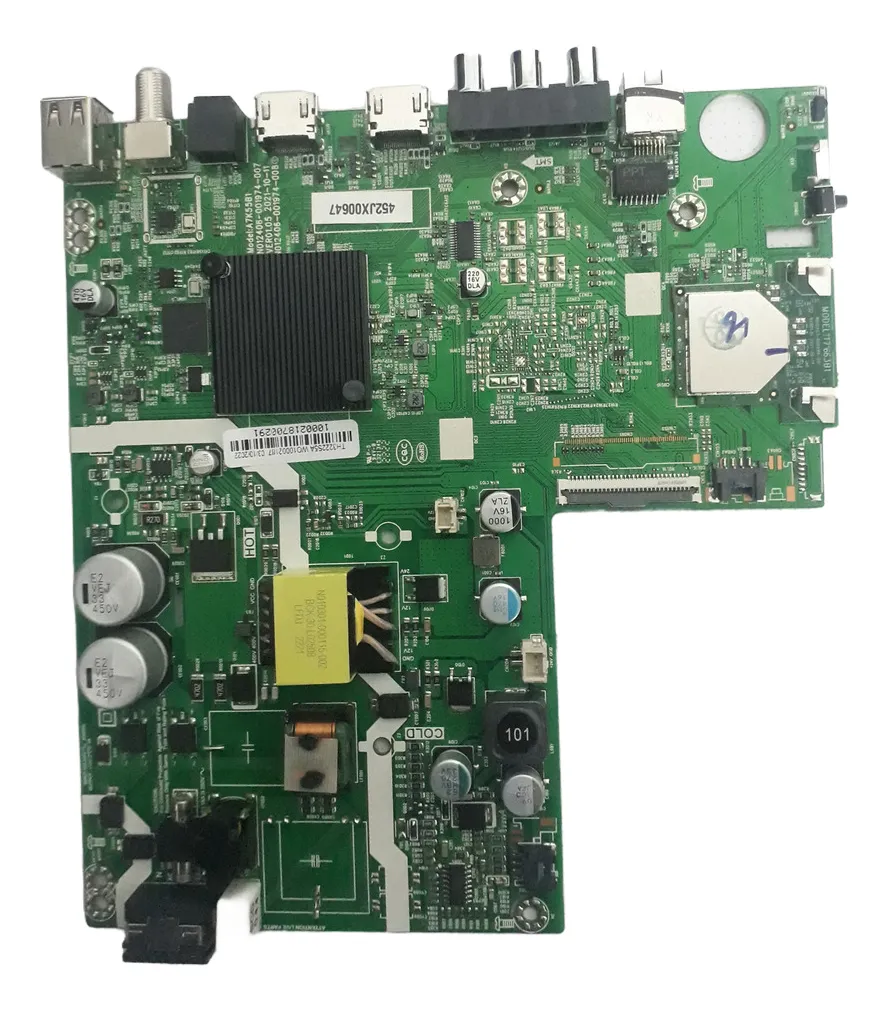

MainBoard + PowerBoard
N012406-001974-007 · N012406-001974-00C (Mediatek MT9216)

Documentación técnica

Diagrama — A7K55B1 (BGH B3222S5A)
A7K55B1.pdf
647.63 KiB Descargado 846 veces Descarga VIP
Manual Service — A7K55B1 (BGH B3222S5A)
Manual_Service_A7K55B1.pdf
8.33 MiB Descargado 91 veces Descarga VIP
Nota: cambiar la configuración en el menú de servicio sin entender su funcionamiento puede causar daños permanentes en el televisor.

Firmware por USB — A7K55B1 / BGH B3222S5A (Instalación Forzada)

Firmware forzado por USB

A7K55B1 — Instalación Forzada de Firmware (Android 11.0)

Instalación por USB con archivos .pkg
Instrucciones

Instrucciones de instalación con pendrive

  • Descargar el firmware correspondiente: FIRMWARE_32HD_A7K55B1.rar o FIRMWARE_32HD_A7K55B1_BGH-THS.rar.
  • Descomprimir el archivo descargado: quedarán dos archivos con extensión .pkg.
  • Copiar los dos .pkg al pendrive y verificar que no haya otros archivos.
  • Apagar el TV y desconectarlo de la red eléctrica.
  • Conectar el pendrive al TV, enchufar nuevamente y esperar el mensaje de actualización hasta que finalice.

La carga se inicia desde USB al reconectar la energía, siempre que los .pkg estén en el pendrive y no haya archivos adicionales. No interrumpir el proceso.

  • FIRMWARE_32HD_A7K55B1.rar (1.06 GiB · Descargado 90 veces)
    Descargas solo para miembros
  • FIRMWARE_32HD_A7K55B1_BGH-THS.rar (1.04 GiB · Descargado 295 veces)
    Descargas solo para miembros
Firmware forzado por USB

BGH B3222S5A — Instalación Forzada de Firmware (A7K55B1)

Instalación por USB con archivos .pkg
Instrucciones

Guía de instalación forzada con pendrive

  • Descargar FIRMWARE_32HD_A7K55B1_BGH-THS.rar.
  • Extraer el contenido: se obtendrán dos archivos .pkg.
  • Copiar ambos .pkg a un pendrive limpio (sin otros archivos).
  • Desenchufar el TV de la red eléctrica.
  • Conectar el pendrive al TV, enchufar y esperar a que el proceso termine (no interrumpir).

Si a los pocos segundos aparece la indicación de actualización, dejá que finalice: la instalación completa puede demorar varios minutos.

  • FIRMWARE_32HD_A7K55B1_BGH-THS.rar (Descargas: No especificadas)
    Descargas solo para miembros
Dump memoria
Datos de Memoria / DUMP — BGH B3222S5A (A7K55B1)
Sección en desarrollo: se habilita cuando se publiquen archivos de memoria y/o pinout para esta plataforma.
DUMP MEMORIA A7K55B1 B3222S5A

Archivos de memoria — BGH B3222S5A

Esta sección listará los archivos de memoria (DUMP) cuando estén publicados para el modelo/plataforma indicada.

ARCHIVOS DISPONIBLES
Datos de memoria / DUMP — BGH B3222S5A (A7K55B1)
Descargas: No especificadas

Instrucciones técnicas — BGH B3222S5A

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura/escritura, pinout o regrabación para este DUMP).
NOTA TÉCNICA

Nota: En BGH B3222S5A, un dump es literalmente un volcado de memoria: lo que estaba guardado dentro del chip se guarda en un archivo (normalmente .bin). Sirve para restaurar la memoria si quedó corrupta por una actualización fallida, corte de luz o firmware incorrecto, permitiendo que el equipo vuelva a encender.

Soporte y aportes — BGH B3222S5A
Modo M • Cambio de marca/logo • Backlight (OZ560EGN) • Menú Service / Modo Fábrica
Modo M Logo Backlight Service

INSTRUCTIVO PARA SALIR DE MODO M — BGH B3222S5A

Si aparece la leyenda MODO M en la esquina superior izquierda, el TV quedó en un modo de fábrica/técnico.

Entrar a MENU → Opciones Avanzadas y digitar 3 1 9 5 para abrir el menú de fábrica.
En System Setting, desactivar HOTKEY y Aging Mode.
Apagar y volver a encender el TV para confirmar que la leyenda desapareció.

Nota: Al deshabilitar HOTKEY/Aging Mode, el equipo sale del modo de fábrica y vuelve al uso normal.

Backlight: Bajar corriente a LEDs — BGH B3222S5A (OZ560EGN)

Identificar el IC U0B1: OZ560EGN y ubicar las resistencias conectadas al Pin 11: R1B7: 3.3Ω, R1B8: 2Ω, R1B9: 2Ω, R1B10: 3.3Ω.
Tomar mediciones sin reforma: VLED: 39.5V, ILED: 750mA, PLED: 29.6W.
Reforma: retirar 2 resistencias, una de 3.3Ω y otra de 2Ω.
Medir luego de la reforma: VLED: 36.8V, ILED: 468mA, PLED: 17.2W.

Nota: Modificación tentativa: queda a criterio del técnico. Reducir corriente también reduce el brillo; cada equipo debe evaluarse para un nivel aceptable.

Menú Service / Modo Fábrica — BGH B3222S5A (A7K55B1)

Cambiar parámetros del menú de servicio sin comprender su función puede causar daños permanentes. Acceder sólo si estás capacitado para reparación.

Encender el TV y seleccionar el modo CATV.
Presionar SOURCE e ingresar la secuencia 3 1 9 5.
Se abrirán los menús Factory/Service OSD para diagnóstico y ajustes.
Método alternativo (sin numeración): presionar HOME → abrir E-manual → secuencia Izq - Der - Arriba - Abajo - OK.
Para salir del menú, pulsar power off.

Nota: Antes de modificar valores, registrar los parámetros originales para poder revertir cambios.
