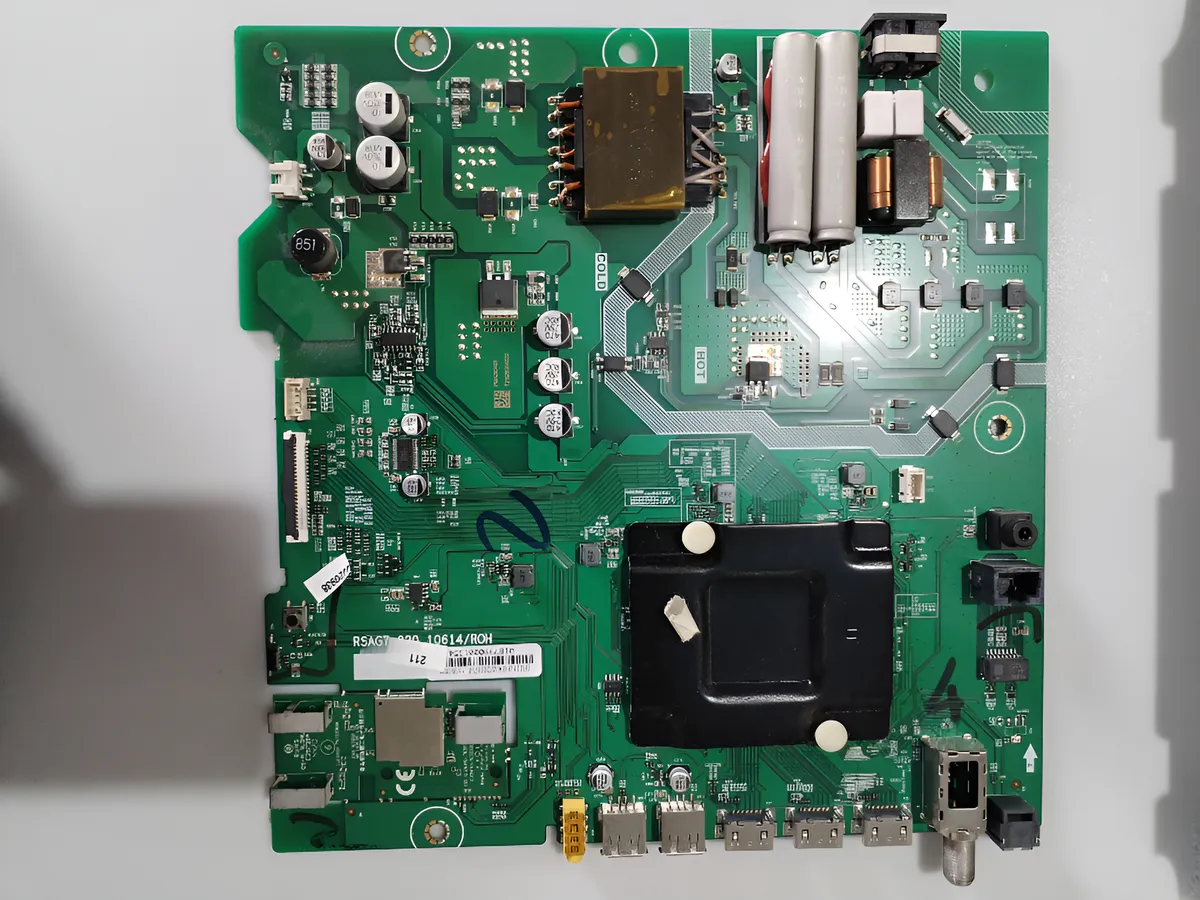

BGH B5021UH6A

Descargas BGH B5021UH6A: firmware USB (forzado), diagramas, dumps e instructivos técnicos (PDF/ZIP)

Marca: BGH Modelo: B5021UH6A Placa: RSAG7.820.10614 · RSAG7.820.11622 Chasis: MSD6886
BGH B5021UH6A
descarga disponible a miembros con suscripcion activa
DESCARGAS DISPONIBLES PARA MIEMBROS CON SUSCRIPCION ACTIVA
Firmware, diagramas, manuales y memorias
  • Firmware BGH B5021UH6A: Instalación Forzada!!
  • Firmware RSAG7.820.10614: Instalación Forzada!!
  • Firmware RSAG7.820.11622: Instalación Forzada!!
  • Diagrama — RSAG7.820.10614
  • Lista de Componentes — RSAG7.820.10614
  • Diagrama — RSAG7.820.11622
  • Lista de Componentes — RSAG7.820.11622
  • Manual Service / Diagrama — BGH B5021UH6A
  • Manual Service — RSAG7.820.10614
  • Manual Service — RSAG7.820.11622
  • Datos de Memoria / Pin Out — BGH B5021UH6A (RSAG7.820.10614)
  • Datos de Memoria / Pin Out — RSAG7.820.10614 (eMMC)
Información técnica
Información técnica BGH B5021UH6A
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
BGH
B5021UH6A
Modelo
B5021UH6A
Chasis
MSD6886
Matriz
HISENSE
Control remoto
ERF2M60B
Placas y conectividad
MainBoard + PowerBoard
RSAG7.820.10614 · RSAG7.820.11622
Wifi
ZDGF7638GU-CB
MainChip
MEDIATEK / MSTAR MSD6886
Panel Display
HISENSE JHD500N4U91-K2 (CHOT CV500U2-T01 CELL) · 3840×2160 UHD · 60Hz · V-by-One 8 lane · 12.0V/2.72A

Documentación técnica

Manual Service / Diagrama — BGH B5021UH6A
PENDIENTE
Descargas: No especificadas descarga disponible a miembros con suscripcion activa Descarga VIP
Diagrama — RSAG7.820.10614
RSAG7.820.10614
409.79 KiB Descargado 511 veces descarga disponible a miembros con suscripcion activa Descarga VIP
Lista de Componentes — RSAG7.820.10614
Part.Description.10614
329.8 KiB Descargado 136 veces descarga disponible a miembros con suscripcion activa Descarga VIP
Manual Service — RSAG7.820.10614
Manual_Service_10614
2.27 MiB Descargado 523 veces descarga disponible a miembros con suscripcion activa Descarga VIP
Diagrama — RSAG7.820.11622
RSAG7.820.11622
409.79 KiB Descargado 98 veces descarga disponible a miembros con suscripcion activa Descarga VIP
Lista de Componentes — RSAG7.820.11622
Part.Description.11622
325.77 KiB Descargado 38 veces descarga disponible a miembros con suscripcion activa Descarga VIP
Manual Service — RSAG7.820.11622
Manual_Service_11622
2.27 MiB Descargado 52 veces descarga disponible a miembros con suscripcion activa Descarga VIP
Firmware — Instalación forzada (BGH B5021UH6A)
Upgrade_M1130
Descargas: No especificadas descarga disponible a miembros con suscripcion activa Descarga VIP
Firmware — RSAG7.820.10614 (forzado) — Upgrade_L0524
Upgrade_L0524
1.1 GiB Descargado 148 veces descarga disponible a miembros con suscripcion activa Descarga VIP
Firmware — RSAG7.820.10614 (forzado) — Upgrade_M1130
Upgrade_M1130
1.1 GiB Descargado 1621 veces descarga disponible a miembros con suscripcion activa Descarga VIP
Firmware — RSAG7.820.11622 (forzado) — Upgrade_L0524
Upgrade_L0524
Descargas: No especificadas descarga disponible a miembros con suscripcion activa Descarga VIP
Firmware — RSAG7.820.11622 (forzado) — Upgrade_M1130
Upgrade_M1130
Descargas: No especificadas descarga disponible a miembros con suscripcion activa Descarga VIP
Datos de Memoria eMMC — RSAG7.820.10614
EMMC_50UHD_10614
3.05 GiB Descargado 239 veces descarga disponible a miembros con suscripcion activa Descarga VIP
Nota: en procedimientos de service/factory y reprogramación eMMC, registrar valores y realizar backup antes de modificar.

Firmware por USB — BGH B5021UH6A (RSAG7.820.10614 / RSAG7.820.11622) — Instalación forzada

Firmware forzado por USB

BGH B5021UH6A — Instalación Forzada de Firmware por USB

Proceso forzado desde pendrive (archivo comprimido .zip)
Instrucciones

Instrucciones de instalación forzada con pendrive

  • Descargar el firmware correspondiente (archivo .zip) para BGH B5021UH6A.
  • Descomprimir el archivo descargado y preparar el contenido para el pendrive.
  • Copiar al USB y asegurarse de que el pendrive quede sin otros archivos.
  • Insertar el pendrive en un puerto USB del televisor.
  • Desenchufar el TV, esperar 5 segundos, volver a enchufar y mantener presionada la tecla de encendido del control remoto hasta que inicie la actualización. Esperar hasta que finalice.

Evitar cortes de energía durante la carga. Una interrupción puede dejar el sistema sin arranque.

  • Upgrade_M1130.zip (Descargas: No especificadas)
    DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCION ACTIVA
Firmware forzado por USB

RSAG7.820.10614 — Firmware forzado por USB (BGH B5021UH6A)

Reinstalación desde pendrive (método de arranque forzado)
Instrucciones

Guía de instalación por USB (forzado)

  • Bajar el firmware en .zip para la plataforma RSAG7.820.10614.
  • Descomprimir el paquete y dejar listo el contenido para copiar al pendrive.
  • Copiar al USB y confirmar que el pendrive quede vacío de archivos extra.
  • Conectar el pendrive al TV. Desenchufar, esperar 5s y volver a enchufar.
  • Mantener presionado encendido en el control remoto hasta que comience la actualización. Esperar a que el proceso termine.

Si el equipo no inicia la carga, repetir el ciclo de desenchufar/enchufar con el pendrive ya conectado.

  • Upgrade_L0524.zip (1.1 GiB) (Descargado 148 veces)
    DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCION ACTIVA
  • Upgrade_M1130.zip (1.1 GiB) (Descargado 1621 veces)
    DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCION ACTIVA
Firmware forzado por USB

RSAG7.820.11622 — Instalación Forzada de Firmware (BGH B5021UH6A)

Actualización por USB (forzado) — paquetes Upgrade
Instrucciones

Pasos de reinstalación forzada (pendrive)

  • Descargar uno de los paquetes Upgrade en formato .zip para RSAG7.820.11622.
  • Descomprimir el archivo descargado y copiarlo al pendrive sin otros contenidos.
  • Insertar el USB en el televisor y cortar energía por 5 segundos (desenchufar / enchufar).
  • Mantener pulsado encendido en el control remoto hasta que empiece la actualización, y esperar a que termine.

Se reportó un caso donde, tras iniciar el proceso, el equipo se apagó y no volvió a encender. Si ocurre, revisar hardware/placa antes de reintentar.

  • Upgrade_L0524.zip (Descargas: No especificadas)
    DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCION ACTIVA
  • Upgrade_M1130.zip (Descargas: No especificadas)
    DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCION ACTIVA
Dump memoria
Datos de Memoria / Pin Out — BGH B5021UH6A (eMMC)
Imagen eMMC + puntos de conexión para lectura/escritura con programador (mainboard RSAG7.820.10614).
DUMP eMMC MSD6886 B5021UH6A

Archivos de memoria — BGH B5021UH6A (RSAG7.820.10614)

Descarga disponible a miembros con suscripcion activa (eMMC para reprogramación con programador).

ARCHIVOS DISPONIBLES
EMMC_50UHD_10614.zip
Tamaño: 3.05 GiB
Descargado 239 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCION ACTIVA

Instrucciones de lectura/escritura eMMC — RSAG7.820.10614

PROCEDIMIENTO
eMMC indicada: IC N70 — THGBMNG5D1LBAIL (H26M4120HPR).
Programador utilizado: RT809H.
Conexión para grabación: CLK, CDM, D0 y Vcc.
Punto R105: línea CMD.
Punto R109: línea CLK.
Punto N11: 3.3V VCC (puede requerir alimentación externa).
Línea D0: raspar la pista y conectar (según referencia visual).
Unir los pines del cristal Z1 a GND.
NOTA TÉCNICA

DATOS: En BGH B5021UH6A, un dump es un archivo binario que contiene una copia completa (o parcial) del contenido de la memoria de la mainboard (por ejemplo SPI Flash, eMMC o NAND). Sirve para regrabar esa memoria con un programador cuando el software interno está dañado y el equipo no puede arrancar ni actualizarse por métodos normales.

Dump memoria
Datos de Memoria / Pin Out — RSAG7.820.10614 (eMMC)
Puntos de conexión para lectura/escritura eMMC con programador (referencias R105/R109/N11/D0/Z1).
PINOUT eMMC 10614 MEMORIA

Archivos de memoria — RSAG7.820.10614

Archivo eMMC para reprogramación. Descarga disponible a miembros con suscripcion activa.

ARCHIVOS DISPONIBLES
EMMC_50UHD_10614.zip
Descargas: No especificadas
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCION ACTIVA

Procedimiento de conexión eMMC — RSAG7.820.10614 (RT809H)

PROCEDIMIENTO
Se indica trabajar con eMMC THGBMNG5D1LBAIL (H26M4120HPR) en IC N70.
Programación recomendada: usar CLK, CDM, D0 y Vcc (no UART).
Referencias en placa: R105 corresponde a CMD y R109 corresponde a CLK.
Punto de alimentación: N11 entrega 3.3V VCC (en algunos casos se sugiere fuente externa).
Para D0: raspar la pista y soldar el cable (según la referencia del procedimiento).
Completar uniendo los pines del cristal Z1 a GND.
NOTA TÉCNICA

DATOS: En BGH B5021UH6A, el dump se usa como “imagen de rescate” porque trae los datos que la placa necesita para iniciar: arranque/boot, configuración básica y partes del sistema. Sirve para recuperar TVs con logo fijo, reinicios o pantalla negra por corrupción de firmware, escribiendo directo al chip sin depender del menú o USB.

Soporte y aportes — BGH B5021UH6A (MSD6886)
Menú Service • Reset • Cambio de logo • Backlight (HOZ1GN) • UART/DEBUG • Aportes eMMC
Service Reset Logo Backlight UART Service 11622 Reset 11622 Logo 11622 Aporte eMMC Reporte

Menú Service / Modo Fábrica — BGH B5021UH6A

Precaución: cambiar valores del menú de servicio sin comprenderlos puede causar daños permanentes. Realizar ajustes solo con conocimiento técnico.

Encender el TV.
Presionar INPUT y seleccionar cualquier fuente de señal.
Abrir MENU (botón de engranaje del control remoto).
Ir a SONIDO → Configuración Salida de Audio → BALANCE.
Quedarse sobre Balance pero sin presionar OK.
Ingresar la secuencia 1 9 6 9.
Aparece una “M” en la parte superior izquierda. Volver a pulsar MENU.
Se abre el MENU de SERVICE. Para salir, usar power off.

Nota: Para evitar bloqueos, anotar parámetros originales antes de modificar opciones internas.

Reset / Restaurar a valores de fábrica — BGH B5021UH6A

Se describe el restablecimiento como una forma de reiniciar el equipo y borrar datos de usuario, dejando el TV como de fábrica (requiere luego configuración inicial).

Procedimiento por Menú de usuario:

Entrar a MENU.
Ir a Ajustar → Servicio de asistencia → Restaurar a los valores de fábrica.
Confirmar (ACEPTAR). El TV se reinicia y luego debe completarse la configuración inicial.

Procedimiento por Menú de Service:

Ingresar al service por BALANCE y secuencia 1969, luego abrir MENU.
En el menú de service: Option → OK → Clean All.
Tras reiniciar, realizar la configuración inicial del televisor.

Nota: El reset borra datos de usuario; considerar respaldo antes de ejecutar.

Modificar Marca o Logo — BGH B5021UH6A

Se indica que el cambio de logo puede ser necesario tras reemplazar la main, reinstalar firmware o trabajar con datos de memoria.

Entrar a service: MENU → SONIDO → BALANCE (sin OK) y marcar 1 9 6 9. Luego pulsar MENU.
Navegar a: Factory → Options → Logo.
Con izquierda/derecha elegir la marca. Si no aparece, seleccionar Welcome o Smart TV como logo genérico.
Salir apagando el TV desde el control remoto y encender nuevamente.
Hacer un reset por menú: Menu → Ajustar → Servicio de asistencia → Restaurar a los valores de fábrica.
Verificar el arranque y confirmar que el logo se aplicó correctamente.

Nota: Si se cambia logo sin reset posterior, pueden quedar configuraciones inconsistentes en algunos casos.

Bajar Corriente a LEDs / Backlight — HOZ1GN (BGH B5021UH6A)

Modificación reportada para reducir corriente del backlight.

Retirar las resistencias R728 y R729 de 4.7Ω cada una.

Nota: Se indica que el cambio es tentativo. Reducir corriente baja brillo; evaluar cada equipo para un nivel aceptable.

Conexión UART / DEBUG — BGH B5021UH6A

UART es una comunicación serie simple (TX/RX + GND) usada para depuración/diagnóstico entre dispositivos.

R93: Rx
R98: Tx

Nota: Para reprogramación de eMMC se mencionan líneas CMD/CLK/D0/Vcc (no por UART).

Modo Servicio / Modo Fábrica — RSAG7.820.11622

Método de ingreso al menú interno usando la ruta de audio/balance y la secuencia 1969.

Encender, entrar a INPUT y seleccionar una fuente cualquiera.
Abrir MENU (engranaje) y navegar a SONIDO → Salida de Audio → BALANCE.
Posicionarse en Balance sin presionar OK, e ingresar 1 9 6 9.
Al aparecer la “M”, pulsar MENU nuevamente para mostrar el menú de service. Salir con power off.

Reset / Restaurar a Valores de Fábrica — RSAG7.820.11622

Por menú de usuario:

MENU → Ajustar → Servicio de asistencia → Restaurar a los valores de fábrica.
Aceptar y esperar el reinicio. Luego completar la configuración inicial.

Por menú de service:

Ingresar al service con BALANCE + 1969 y abrir el menú de service.
Ejecutar: Option → OK → Clean All.
Tras reinicio, repetir la configuración inicial del televisor.

Cambio de Marca o Logo — RSAG7.820.11622

Entrar al service usando SONIDO → BALANCE (sin OK) y la clave 1969; luego pulsar MENU.
Ir a: Factory → Options → Logo.
Seleccionar la marca con izquierda/derecha. Alternativa genérica: Welcome o Smart TV.
Apagar y encender para aplicar. Luego hacer restauración a fábrica por menú de usuario y verificar.

Aporte: ¿UART o CMD/CLK/D0 para grabar eMMC? — RSAG7.820.10614

Se consultó qué se utiliza para grabar memoria: UART (RX/TX) o señales de eMMC. La respuesta publicada indica el método recomendado.

Para grabación de eMMC: usar conexión en CLK, CDM, D0 y Vcc.

Nota: UART queda como interfaz de debug; la escritura de eMMC se realiza por líneas de datos/clock/alimentación.

Reporte: tras iniciar proceso se apagó y no volvió a encender — RSAG7.820.11622

Se informó un caso donde, luego de iniciar un proceso y terminar el booteo, el equipo se apagó y no respondió más.

Nota: Sin Info: por el momento (no se publicó diagnóstico/solución adicional en el texto provisto).
