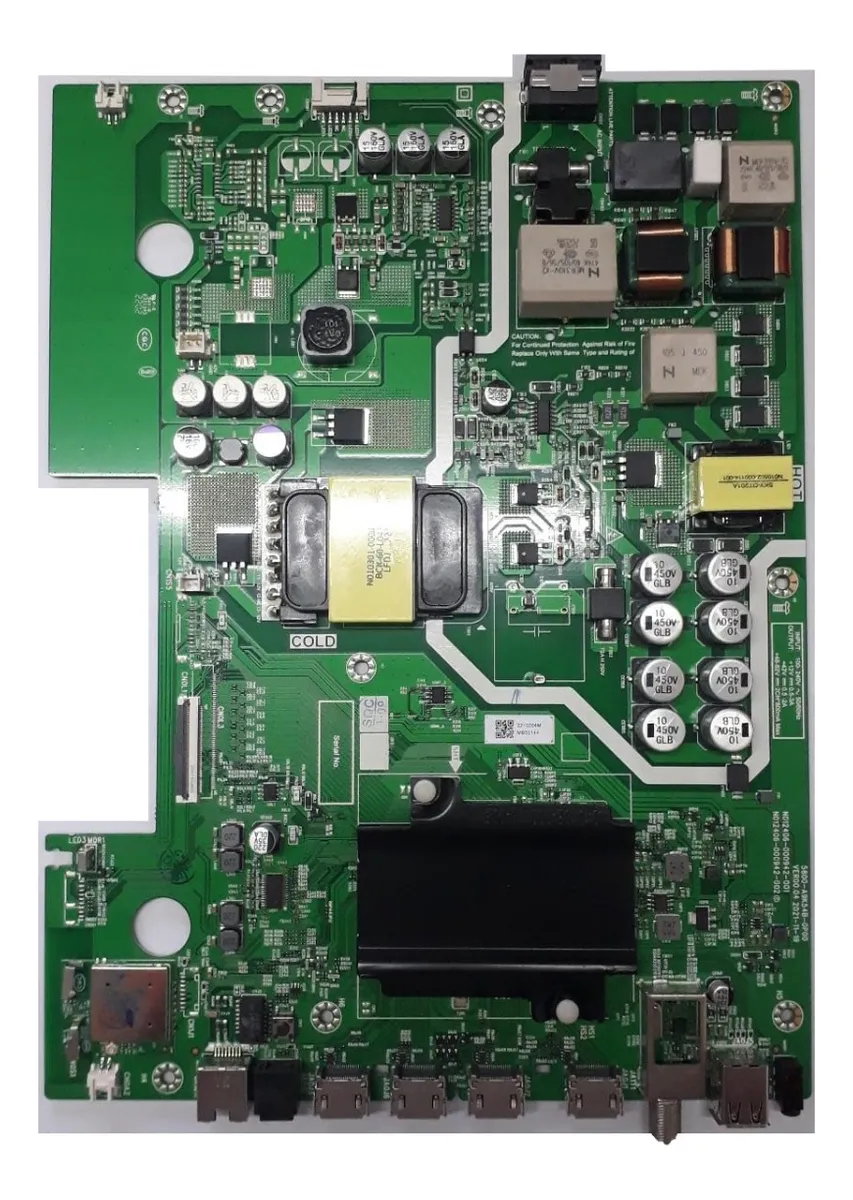

BGH B5022US6A

Advertencia: modificar parámetros del menú de servicio sin conocer su función puede provocar daños permanentes. Usar solo si estás capacitado para reparación de TVs.

Procedimiento con control numérico:

Encender el TV.

Seleccionar modo CATV o TV.

Esperar 20 segundos.

Presionar INPUT/SOURCE.

Ingresar la secuencia 3 1 9 5.

Se muestra Factory/Service OSD Menus.

Para salir: presionar atrás varias veces hasta modo cliente o usar power off.

Procedimiento 1 sin números:

Encender el TV y elegir CATV o TV. Esperar 20s.

Presionar INPUT/SOURCE.

Con el cursor: Izquierda, Derecha, Izquierda, Derecha.

Aparece Factory/Service OSD Menus.

Salir con atrás repetidas veces o power off.

Procedimiento 2 sin números (teclado virtual):

Encender y seleccionar CATV o TV. Esperar 20s.

Presionar INPUT/SOURCE y mantener presionada la tecla “ajustes”.

Cuando aparezca el teclado virtual, seleccionar el código 3195 con las teclas de navegación y confirmar con OK.

Esperar unos segundos para que se habilite el menú de service.

Para comenzar a navegar: presionar una sola vez atrás/back.

Para salir: volver atrás varias veces hasta modo cliente o apagar con power off.

Procedimiento 3 sin números (E-manual):

Encender el TV y presionar HOME en el control remoto.

Ingresar a la app E-manual.

Ejecutar la secuencia: Izq - Der - Arriba - Abajo - OK.

Se muestra Factory/Service OSD Menus.

Salir con atrás repetidas veces o con power off.

Nota: Los métodos alternativos resultan útiles cuando el control remoto no permite ingresar números directamente.

Precaución: ajustes incorrectos pueden dejar el TV inestable. Antes de cambiar valores, anotar configuraciones originales.

Método con teclado numérico:

Encender, seleccionar CATV/TV y aguardar 20s.

Presionar INPUT/SOURCE y luego ingresar 3 1 9 5.

Se abre Factory/Service OSD Menus. Para salir, usar back repetidas veces o power off.

Método sin números (cursor alternado):

Encender, elegir CATV/TV, esperar 20s y presionar INPUT/SOURCE.

Teclas: Izq → Der → Izq → Der.

Aparece el menú Factory/Service. Salir con back o apagado.

Método sin números (teclado virtual por “ajustes”):

Tras INPUT/SOURCE, mantener presionada la tecla ajustes hasta ver el teclado virtual.

Seleccionar 3195 usando navegación y confirmar con OK.

Esperar la activación. Para navegar, presionar back una vez; para salir, back repetidas veces o power off.

Método por E-manual:

HOME → entrar a E-manual.

Secuencia: Izq - Der - Arriba - Abajo - OK.

Se abre el Factory/Service Menu; salir con back o apagado.

Síntoma: aparece la leyenda MODO M en la esquina superior izquierda.

Entrar a MENU → Opciones Avanzadas.

Ingresar 3 1 9 5 para abrir el menú de fábrica.

En System Setting, desactivar HOTKEY y Aging Mode (Hotkey en off).

Apagar y encender el TV. Verificar que la leyenda ya no aparezca.

Nota: Esta acción deshabilita atajos de fábrica para volver al uso normal.

Si el equipo queda mostrando MODO M (arriba a la izquierda), se puede salir deshabilitando Hotkey y Aging Mode desde el menú de fábrica.

Ingresar a MENU → Opciones Avanzadas y abrir fábrica con 3195.

En System Setting, poner HOTKEY en off y desactivar Aging Mode.

Reiniciar (apagar/encender) y confirmar que la marca “Modo M” desapareció.

Se indica que puede ser necesario cambiar o restaurar el logo del TV luego de: reemplazo de mainboard, reinstalación de firmware o recuperación de datos de memoria.

Método 1 — Cambiar logo desde el modo Service:

Seleccionar modo CATV o TV y esperar 20s.

Presionar INPUT/SOURCE e ingresar 3 1 9 5 (o usar método alternativo si no hay números).

Al mostrarse Factory/Service OSD Menus, realizar el cambio de logo desde las opciones disponibles del menú.

Nota: Si el logo buscado no aparece en la lista, se indica cargarlo manualmente mediante el método por USB (Update Logo).

En el instructivo de firmware se indica completar el proceso con una restauración de fábrica desde el menú del sistema.

Ingresar a: Menú → Ajustes avanzados → Preferencias del dispositivo.

Ir a: Información → Reset de fábrica.

Ejecutar: Restaurar a los valores de fábrica.

Se describe un backlight basado en OZ9902EGN (driver doble canal, corriente constante). La corriente se regula por resistencias de sensado y una realimentación hacia el pin 11. Se mencionan protecciones (limitación de corriente, temperatura, sobrevoltaje y corto).

Canal 1 (IC4B2: OZ9902EGN) — Resistencias al pin 11: R4B15, R4B16, R4B17, R4B18 y R4B19 (2.7Ω). En algunas variantes puede existir una de 1Ω.

Mediciones antes (Canal 1): VLED 50.9V · ILED 550mA · PLED 27.9W

Canal 2 (IC4B3: OZ9902EGN) — Resistencias al pin 11: R4B63, R4B64, R4B66, R4B67 y R4B58 (2.7Ω). En algunas variantes puede existir una de 1Ω.

Mediciones antes (Canal 2): VLED 50.9V · ILED 550mA · PLED 27.9W

Modificación indicada:

Retirar 2 resistencias de 2.7Ω en el Canal 1 (ej.: R4B15 y R4B16, o cualquier par dentro de las listadas).

Retirar 2 resistencias de 2.7Ω en el Canal 2 (ej.: R4B63 y R4B64, o cualquier par dentro de las listadas).

Efectos reportados: VLED 47.3V · ILED 320mA · PLED 15.2W · reducción de consumo ~45% · baja de brillo por menor corriente.

Nota: Se indica que el procedimiento es orientativo y depende del display/cantidad de LEDs. Verificar corriente requerida y medir luego de la modificación.

Caso reportado: el backlight se apagaba aun con los LEDs en buen estado. Se observó calentamiento excesivo de capacitores del circuito de backlight y se reemplazaron.

Canal LED1+:

Originales: 2 o 3 capacitores de 15µF/160V (C0B3, C1B9, C1B16)

Reemplazo: 2 capacitores de 47µF/250V

Canal LED2+ (solo en algunos modelos):

Originales: 2 capacitores de 15µF/160V (C0B11, C1B10)

Reemplazo: 2 capacitores de 47µF/250V

Luego del cambio se informa que el problema quedó totalmente solucionado.

Nota: Se menciona además retirar resistencias para bajar corriente de LEDs y evitar futuras fallas (ver informe de reducción de corriente).

Se reportaron casos de placa instalada en panel distinto (por ejemplo, placa de 55" montada en equipo de 50") con síntoma de imagen doble / dividida. Un aporte indica que se soluciona modificando el estado del pin 22 en la T-COM.

Aporte 1: “se soluciona modificando el estado del pin 22 en la tcom”.

Aporte 2: si el pin 22 está en 3V, pasarlo a 0V; y si está en 0V, pasarlo a 3V.

Caso práctico: se menciona retirar una resistencia e inyectar 3V cuando el pin estaba en 0V; luego se resolvió imagen estirada/deformada.

Nota: También se comentan preguntas sobre “¿pin 22 de qué cosa?” y aclaraciones sobre T-COM con varios integrados y flex al panel; el ajuste se refiere a la T-COM.

Caso: TV con main 5800-A9K54B-0P00 que se apaga cuando arranca una heladera o hay bajón de tensión. Se midió línea fluctuando entre 200V y 214V. Se consultó si el problema podría ser PFC y se comentó que el integrado es costoso.

Respuesta: se sugiere que sí podría ser PFC; se menciona que según el diagrama sería de 400V. También se indica que muchas veces se abre alguna resistencia de alto valor (varias en serie) de referencia para el CI.

Datos aportados sobre la fuente:

U0D3 = AZ331

R3D138 = 100 ohms

ZD1D13 = zener 9.1V (se comenta que puede tener fugas: no arranca la fuente y calienta el CI)

Aporte adicional: en un caso se mencionó optoacoplador uod4.

Consulta posterior: confirmar si U0D3 es AZ331 o AZ431 (queda como consulta abierta).

Nota: También se mencionó un caso con fusible y capacitores EMI en corto; tras reemplazo el TV volvió a encender, pero persistían apagados ante bajones de tensión.
