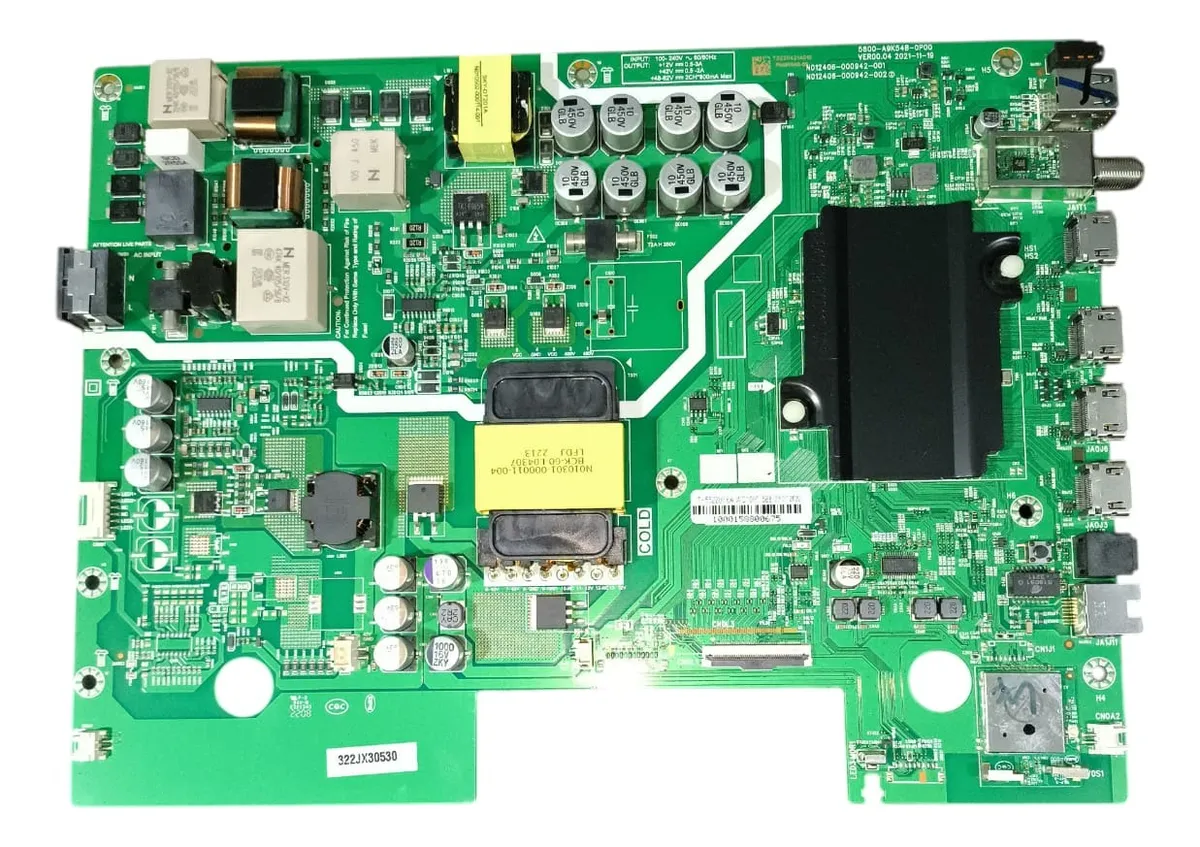

BGH B5522US6A
Descargas BGH B5522US6A: firmware USB, diagramas, dumps e instructivos técnicos (PDF/ZIP/RAR)
-
Firmware / Instalación forzada USB — BGH B5522US6A (9K54B / A9K54B) -
Firmware / Instalación forzada USB — 9K54B (5800-A9K54B-0P00)
-
TVConfig / Logo — Pack de logos UHD por USB (Android_9216_tvconfig) para 9K54B
-
Diagrama — 5800-A9K54B-0P00 (9K54B / A9K54B)
-
Manual Service — 9K54B (9K54B / A9K54B)
-
Manual Service / Diagrama — BGH B5522US6A
-
Datos de Memoria / DUMP — 9K54B (eMMC, archivos en partes)
Info detallada
Documentación técnica
Firmware por USB — 9K54B / A9K54B (BGH B5522US6A) — Forzado + TVConfig/Logo
BGH B5522US6A — Instalación forzada de firmware por USB
Instrucciones de instalación forzada con pendrive
- Descomprimir el ZIP: el paquete deja un único archivo con extensión .bin.
- Copiar el .bin al pendrive y verificar que no queden otros archivos en el USB.
- Apagar el televisor y desconectarlo de la energía.
- Insertar el pendrive en el puerto USB 2.0 del TV.
- Enchufar el TV manteniendo presionada la tecla POWER del equipo; soltar cuando aparezca Software Upgrade.
- Esperar a que finalice y completar la configuración inicial.
- Realizar restauración a fábrica desde: Menú → Ajustes avanzados → Preferencias del dispositivo → Información → Reset de fábrica.
Evitar cortes de energía durante “Software Upgrade”. Si la falla es de hardware (fuente / backlight), el firmware no reemplaza la reparación electrónica.
-
USB_9K54B_Upgrade_20220814.zip (Descargas: No especificadas)
descarga diponible a miembros con suscripcion activa
9K54B — Firmware por USB (instalación forzada)
Guía de carga por USB (forzado)
- Extraer el ZIP hasta obtener el archivo .bin único de actualización.
- Copiar el .bin al pendrive, dejando el USB limpio (sin archivos adicionales).
- Con el TV apagado, desenchufar de la red y conectar el pendrive (USB 2.0 indicado).
- Enchufar manteniendo POWER en el equipo; soltar al ver Software Upgrade.
- Esperar la finalización (tarda unos minutos) y luego completar la puesta en marcha inicial.
- Aplicar reset de fábrica desde Ajustes avanzados / Preferencias del dispositivo / Reset de fábrica.
Recomendación: si el TV queda inestable tras una actualización, repetir la instalación con pendrive formateado y sin archivos extra.
-
USB_9K54B_Upgrade_20210113.zip (956.85 MiB) (Descargado 650 veces)
descarga diponible a miembros con suscripcion activa
-
USB_9K54B_Upgrade_20220814.zip (1.03 GiB) (Descargado 380 veces)
descarga diponible a miembros con suscripcion activa
9K54B — Cargar logo por USB (Update Datas / Update Logo)
Instrucciones para cargar logo desde pendrive
- Descomprimir el ZIP; debe quedar la carpeta Android_9216_tvconfig.
- Copiar la carpeta al pendrive y evitar archivos adicionales en el USB.
- Con el TV encendido, insertar el pendrive en un puerto USB.
- Entrar a Factory/Service (por ejemplo: CATV/TV → esperar 20s → INPUT/SOURCE → 3 1 9 5).
- En Update Datas, ejecutar Update Logo y confirmar hasta ver Success.
- Finalizar en Others → Out Factory Reset; confirmar Success (se apaga), encender y verificar el logo.
Si no se puede ingresar 3195 con control numérico, usar los métodos alternativos (sin números / teclado virtual / E-manual).
-
9K54B_UHD_LOGOS.zip (806.89 KiB) (Descargado 38 veces)
descarga diponible a miembros con suscripcion activa
Archivos de memoria — 9K54B (eMMC)
descarga diponible a miembros con suscripcion activa
B5022US6A_EMMC.part1.rar
descarga diponible a miembros con suscripcion activa
B5022US6A_EMMC.part2.rar
descarga diponible a miembros con suscripcion activa
Instrucciones de conexión / lectura eMMC — 9K54B
Nota:
En BGH B5522US6A, un dump se usa porque es la forma más directa de recuperar software cuando el equipo no responde.
Sirve para reemplazar el contenido de la memoria sin necesidad de que el TV “arranque” primero; por eso se trabaja con programador y señales eMMC (VCC/VCCQ/CMD/CLK/DAT0).
Menú Service / Modo fábrica — B5522US6A (9K54B / A9K54B)
Precaución: tocar parámetros del menú de fábrica sin conocer su función puede dejar el TV inoperable. Si vas a ajustar algo, anotar valores originales.
Método 1 — Control numérico (3195)
Método 2 — Sin números (Izq/Der)
Método 3 — Sin números (teclado virtual)
Método 4 — Sin números (E-manual)
Nota: Estos accesos también se usan para Update Datas / Update Logo y para desactivar HOTKEY (Modo M).
Instructivo para salir de Modo M — BGH B5522US6A
Síntoma: aparece MODO M en la esquina superior izquierda.
Nota: Si no entra por esa ruta, usar alguno de los métodos de acceso al menú service (3195 / sin números / E-manual).
Reset / Restaurar a valores de fábrica — 9K54B / A9K54B
Nota: La restauración borra configuraciones del usuario. Usar cuando el procedimiento lo requiere (post-firmware o post-logo).
Configurar mainboard / Modificar logo — 9K54B
Dos métodos publicados: cambio desde menú Service o carga de logo por USB (Update Datas).
Método 1 — Logo desde el menú de servicio
Método 2 — Cargar logo por USB (Android_9216_tvconfig)
Nota: Si el logo requerido no aparece en la lista, la carga por USB permite aplicar el pack de logos UHD (incluye “SMART TV” genérico).
Backlight: bajar corriente a LEDs — OZ9902EGN (9K54B)
Driver reportado: OZ9902EGN (doble canal). La realimentación de corriente entra por el pin 11 y depende del conjunto de resistencias de sensado.
Nota: El ajuste es referencial y depende del display/cantidad de LEDs. Medir corriente y validar brillo luego de la modificación.
Aporte: imagen doble / pantalla dividida — ajuste en T-CON (pin 22)
Se reportaron casos de pantalla “doble” o “dividida” luego de reemplazar mainboard (por ejemplo, placa de 55" montada en TV de 50"). La solución compartida por técnicos fue intervenir el pin 22 en la T-CON.
Nota: Se trata de un aporte de campo. Hacer mediciones y aislar correctamente antes de modificar líneas en T-CON.
Aporte: fuente / PFC y componentes reportados — 9K54B
Se comentó un caso de TV que se apaga ante bajones de tensión (variaciones aprox. 200V a 214V), con sospecha sobre PFC y resistencias de alto valor del circuito de referencia.
También se compartieron datos de componentes de la fuente:
U0D3 = AZ331
R3D138 = 100 ohms
ZD1D13 (zener 9.1V) con posible fuga (se mencionó que puede impedir arranque y calentar el CI)
Se sumó un caso con mención a optoacoplador U0D4.
Nota: Son aportes de diagnóstico compartidos por la comunidad. Verificar en placa/diagrama antes de reemplazar componentes.
Consulta: cambiar Project ID — 9K54B / A9K54B
Se realizó la consulta sobre si es posible cambiar Project ID en esta familia de placas (mencionando que varios modelos comparten la misma mainboard).
Nota: En el texto provisto no se publicó un procedimiento concreto para Project ID.
