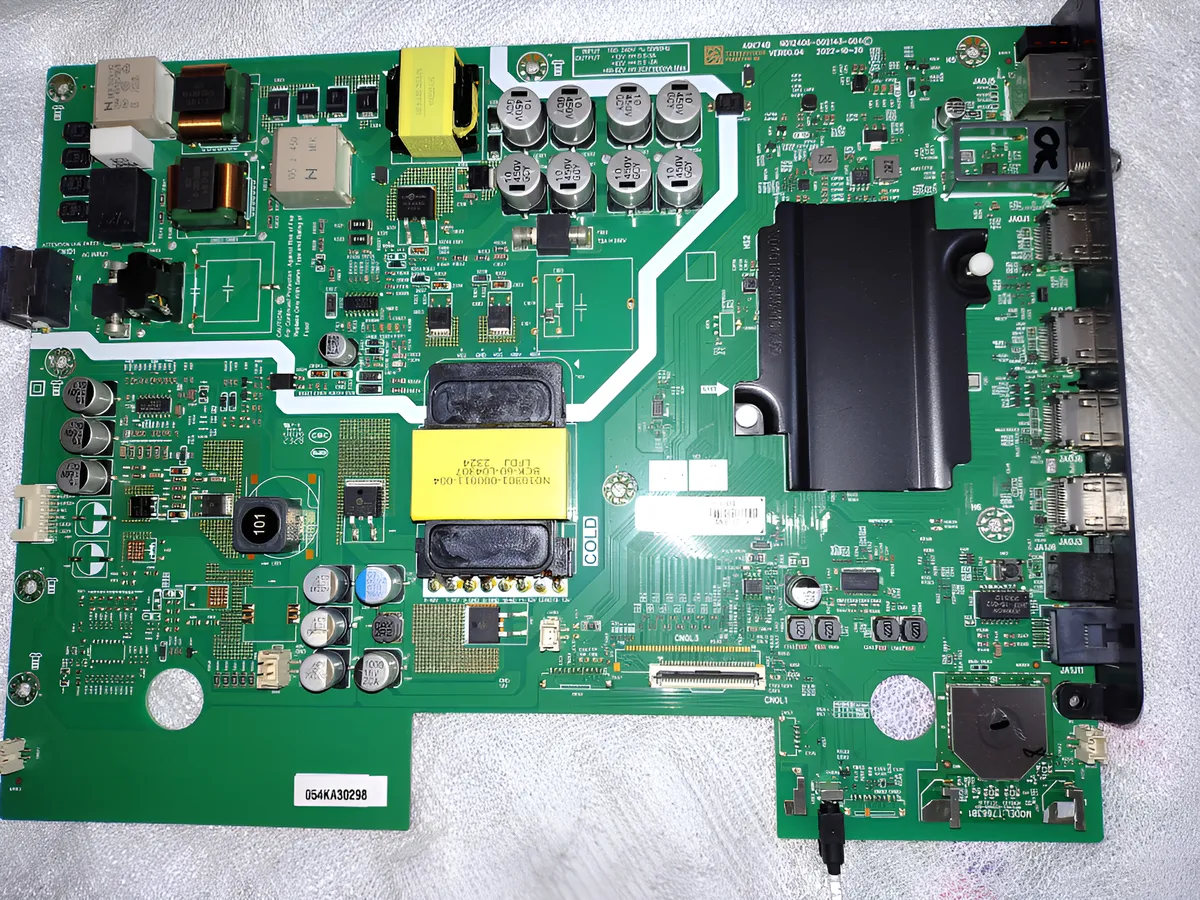

BGH B5524US6G

Advertencia: cambiar opciones del menu de fabrica sin conocer su funcion puede provocar fallas permanentes. Entrar solo si estas capacitado y con registro de valores.

Metodo 1 — Control numerico (codigo 3195)

Encender el TV.

Seleccionar modo CATV o TV y esperar 20 segundos.

Presionar INPUT/SOURCE e ingresar 3 1 9 5.

Se muestra Factory/Service OSD Menus.

Para salir: presionar Atras varias veces hasta volver a modo cliente o apagar con power off.

Metodo 2 — Sin numeros (Izq/Der)

Encender el TV, elegir CATV o TV y esperar 20 segundos.

Presionar INPUT/SOURCE.

Con el cursor: Izquierda, Derecha, Izquierda, Derecha.

Aparece Factory/Service OSD Menus (salida igual: Atras o power off).

Metodo 3 — Sin numeros (teclado virtual)

Encender, seleccionar CATV/TV y esperar 20 segundos.

Presionar INPUT/SOURCE y mantener presionada la tecla de ajustes hasta ver el teclado virtual.

Con navegacion, seleccionar el codigo 3195 dando OK en el centro.

Esperar a que se active el menu; para empezar a navegar, presionar back una sola vez.

Salir con Atras varias veces o con power off.

Metodo 4 — Sin numeros (E-manual)

Encender el TV y presionar HOME.

Entrar a la app E-manual.

Ejecutar la secuencia: Izq - Der - Arriba - Abajo - OK.

Se muestra Factory/Service OSD Menus. Para salir, usar Atras o power off.

Nota: Estos metodos se usan tambien para Update Datas / Update Logo y para desactivar HOTKEY (Modo M).

Sintoma: en la esquina superior izquierda aparece la leyenda MODO M.

Acceder al modo de fabrica: MENU → Opciones Avanzadas e ingresar 3 1 9 5 (aparece el menu de fabrica).

En System Setting, deshabilitar HOTKEY y Aging Mode (Hotkey en off).

Apagar y volver a encender el TV; confirmar que la leyenda ya no aparezca.

Nota: Si no podes abrir el menu por esa ruta, usar cualquiera de los metodos de acceso al menu service (3195 / sin numeros / e-manual).

En esta plataforma se mencionan dos reseteos: restauracion desde el sistema (Android/Preferencias) y “Out Factory Reset” desde el menu de fabrica.

Metodo 1 — Reset de fabrica desde ajustes

Ingresar a: Menú → Ajustes avanzados → Preferencias del dispositivo.

Ir a: Informacion → Reset de fabrica → Restaurar a valores de fabrica.

Metodo 2 — Out Factory Reset (luego de Update Logo)

Dentro del menu de fabrica, ingresar a Others.

Seleccionar Out Factory Reset y confirmar hasta ver Success (se apaga).

Encender el TV y verificar el comportamiento (logo/ajustes).

Nota: Un reset puede cambiar parametros internos. Aplicar solo cuando el procedimiento lo requiere (post-firmware o post-logo).

Se describe cambio/restauracion de logo (marca) para casos de reemplazo de main, reinstalacion de firmware o recuperacion de datos.

Metodo 1 — Cambiar logo desde el menu Service

Seleccionar modo CATV o TV, esperar 20 segundos y presionar INPUT/SOURCE.

Ingresar 3 1 9 5 (o usar metodo alternativo sin numeros si el control no lo permite).

En el menu Factory/Service, buscar la opcion de logo y seleccionar el deseado (si no aparece, usar el Metodo 2).

Metodo 2 — Cargar logo por USB (Update Datas)

Descomprimir el pack de logos; queda la carpeta Android_9216_tvconfig.

Copiar los archivos al pendrive y conectar el USB con el TV encendido.

Entrar al menu de fabrica (3195 o metodos alternativos) y abrir Update Datas.

Ejecutar Update Logo y confirmar hasta ver Success.

Finalizar con Others → Out Factory Reset, confirmar Success, se apaga; encender y verificar el logo.

Archivo: 9K54B_UHD_LOGOS.zip Descarga diponible a miembros con suscripcion activa

El backlight usa el driver OZ9902EGN (doble canal). La corriente se ajusta por resistencias de sensado asociadas al Pin 11.

Canal 1 (IC4B2: OZ9902EGN) — Resistencias al Pin 11: R4B15, R4B16, R4B17, R4B18, R4B19 (2.7Ω). En algunos modelos puede existir una de 1Ω.
Antes: VLED 50.9V · ILED 550mA · PLED 27.9W

Canal 2 (IC4B3: OZ9902EGN) — Resistencias al Pin 11: R4B63, R4B64, R4B66, R4B67, R4B58 (2.7Ω). En algunos modelos puede existir una de 1Ω.
Antes: VLED 50.9V · ILED 550mA · PLED 27.9W

Identificar si el equipo usa 1 o 2 drivers (segun display y cantidad de LEDs).

En Canal 1, retirar 2 resistencias de 2.7Ω (por ejemplo R4B15 y R4B16, o cualquier par de la lista).

En Canal 2, retirar 2 resistencias de 2.7Ω (por ejemplo R4B63 y R4B64, o cualquier par de la lista).

Controlar resultados: VLED aprox 47.3V · ILED aprox 320mA · PLED aprox 15.2W (segun el informe).

Verificar brillo y estabilidad: la baja de corriente reduce brillo y consumo (se menciona ~45% menos consumo).

Nota: El procedimiento es referencial y depende del display/cantidad de LEDs. Medir corriente luego del cambio para validar un ajuste seguro.

Caso reportado: el backlight se apaga aun con LEDs en buen estado. Se indico recambio de capacitores que se calentaban en exceso en el circuito de backlight.

Canal LED1+
Originales: 2 o 3 capacitores de 15µF / 160V (C0B3, C1B9, C1B16)
Reemplazo: 2 capacitores de 47µF / 250V

Canal LED2+ (solo en algunos modelos)
Originales: 2 capacitores de 15µF / 160V (C0B11, C1B10)
Reemplazo: 2 capacitores de 47µF / 250V

Resultado informado: luego del cambio, el problema quedo solucionado.

Nota: Tambien se menciona retirar resistencias para bajar corriente de LEDs y evitar futuras fallas (ver panel de “Bajar corriente a LEDs / Backlight”).
