BGH BL3210D

Descargas BGH BL3210D: diagramas, manual service y datos de memoria (PDF/RAR/DOCX)

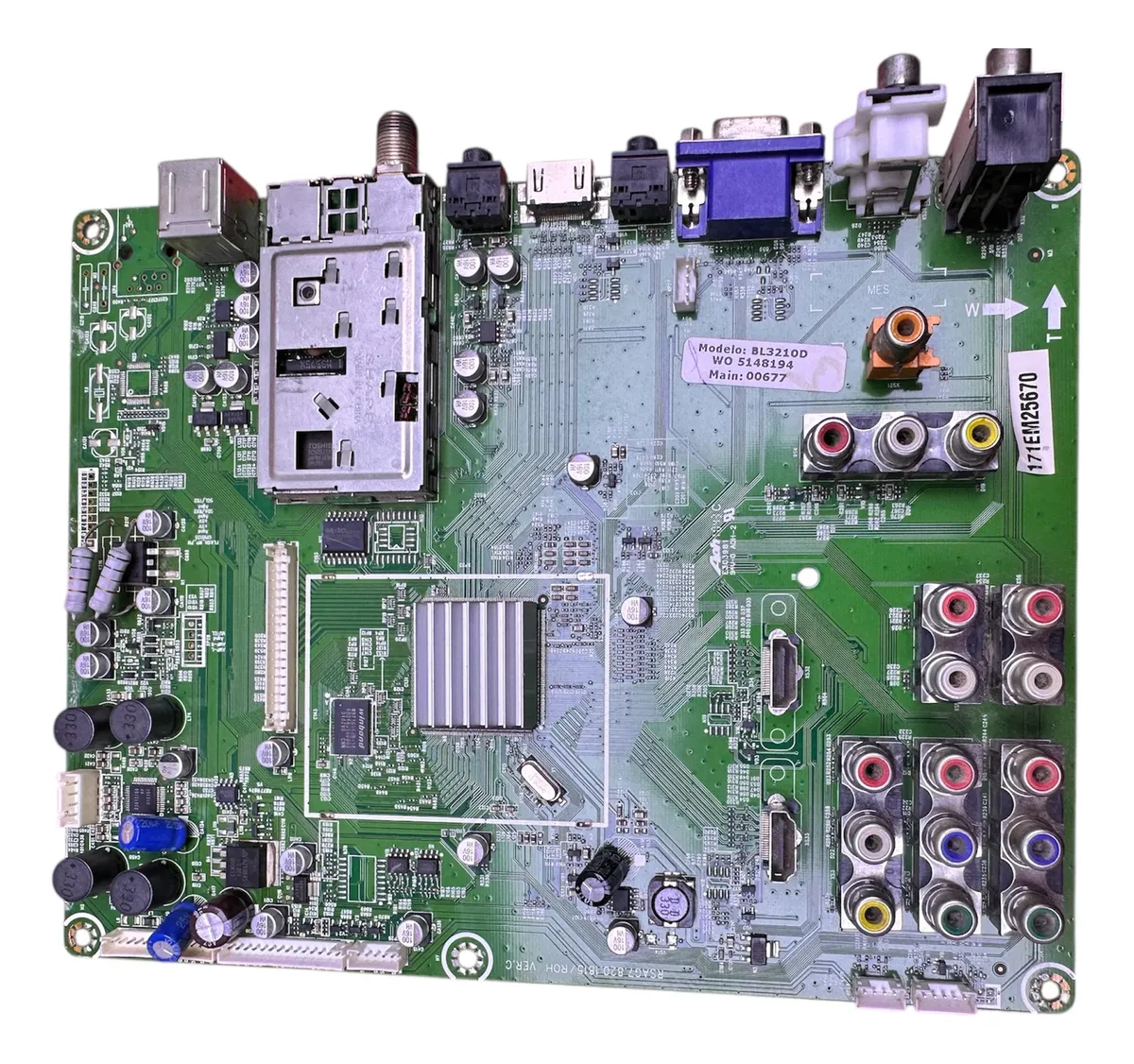

Marca: BGH Modelo: BL3210D Chasis: MSD209 MainBoard: RSAG7.820.1815 PowerBoard: RSAG7.820.1666 / RSAG7.820.2123
BGH BL3210D
Para descargar los archivos necesitás una cuenta Premium.
DESCARGAS DISPONIBLES PARA MIEMBROS
Diagramas, manuales y memoria
  • Diagrama — MainBoard RSAG7.820.1815 (MSD209)
  • Diagrama — PowerBoard RSAG7.820.1666
  • Diagrama — PowerBoard RSAG7.820.2123
  • Esquema alternativo — RSAG7.820.2123 (aporte de diagrama)
  • Datasheet — Panel AUO T315HW04 V7
  • Documento: Datos de MainBoard — BGH BL3210D
  • Manual Service — BGH BL3210D
  • Manual de usuario — BGH BL3210D (Descargas: No especificadas)
  • Datos de Memoria / DUMP — BL3210D (SPI MX25L6445 · Panel AUO T315HW04 V7 · Main RSAG7.820.1815)
Información técnica
Información técnica BGH BL3210D
Datos técnicos y documentación publicada
Info detallada

Info detallada

Ficha
Empresa / Marca
BGH
BL3210D
Modelo
BL3210D
Chasis
MSD209
Matriz
HISENSE
Control remoto
ER-31951B / 3567
Placas y panel
MainBoard
RSAG7.820.1815 · MainChip MSTAR MSD209
PowerBoard
RSAG7.820.1666 · RSAG7.820.2123
Panel Display
AUO T315HW04 V7 · 1920×1080 (FHD) 60Hz · LVDS (2 ch, 8-bit) LVDS-51P2C8B-030D
Conector LVDS P-TWO 187059-51221 (12.0V / 0.65A) · Backlight CCFL · Conector Backlight CviLux CI0114M1HRL-NH (24.0V / 3.25±0.16A)

Documentación técnica

Manual Service — BGH BL3210D
BGH bl3210d manual service.pdf
2.44 MiB Descargado 209 veces Descarga VIP
Datos de memoria SPI — BL3210D (panel AUO T315HW04 V7 / main RSAG7.820.1815)
bl3210D memo mx25l6445 panel AUO_T315HW04 V7 main rsag7-820-1815.rar
2.54 MiB Descargado 112 veces Descarga VIP
Documento: Datos de MainBoard — BGH BL3210D
DATOS DE MAIN.docx
13.25 KiB Descargado 131 veces Descarga VIP
Diagrama — RSAG7.820.1815 (MainBoard MSD209)
RSAG7.820.1815.pdf
555.66 KiB Descargado 146 veces Descarga VIP
Diagrama — RSAG7.820.1666 (PowerBoard)
RSAG7.820.1666.pdf
1.4 MiB Descargado 1726 veces Descarga VIP
Diagrama — RSAG7.820.2123 (PowerBoard)
RSAG7.820.2123.pdf
837.25 KiB Descargado 0 veces Descarga VIP
Esquema aportado — RSAG7.820.2123
RSAG78202123.pdf
1.04 MiB Descargado 255 veces Descarga VIP
Datasheet — AUO T315HW04 V7 (Panel Display)
AUO_T315HW04_V7.pdf
742.84 KiB Descargado 172 veces Descarga VIP
Manual de usuario — BGH BL3210D
Descargar manual de usuario del equipo
Descargas: No especificadas Descarga VIP
Nota: se publicó un informe técnico asociado a RSAG7.820.1666 sobre “no enciende / relé acciona y se desactiva”, y además un aporte relacionado con “clavado en LED azul”.
Dumps de memoria
ARCHIVO PARA GRABAR MEMORIA BL3210D — SPI MX25L6445
Datos de memoria SPI asociados a panel AUO T315HW04 V7 y main RSAG7.820.1815.
Dumps SPI

Archivo de memoria

Archivos
bl3210D memo mx25l6445 panel AUO_T315HW04 V7 main rsag7-820-1815.rar
2.54 MiB · Descargado 112 veces
Descargas solo para miembros
Procedimiento: No especificado en el texto
Aporte técnico

Nota: Se compartió un archivo de memoria SPI (MX25L6445) indicado para BL3210D con panel AUO T315HW04 V7 y main RSAG7.820.1815, útil para reprogramación externa cuando el sistema no inicia correctamente.

Soporte y aportes — BGH BL3210D
Menú Service • Informe: no enciende / relé pega y despega • Caso: LED azul clavado • Aporte: datos de main
Service Relé LED Azul Main

Menú Service / Modo Fábrica — BL3210D (Factory/Service OSD Menus)

Advertencia: cambiar configuraciones del menú de servicio sin conocer su función puede provocar daños permanentes. Acceder sólo con criterio técnico.

Encender el TV.
Presionar MENU y entrar a SOUND.
Ir a BALANCE y dejar Balance = 0.
Ingresar la secuencia 1 9 6 9.
Aparece una “M” en la esquina superior izquierda.
Presionar MENU para abrir Factory/Service OSD Menus.
Para salir: power off.

Nota: El mismo método se publicó también para la placa RSAG7.820.1815.

Informe técnico: no enciende — relé acciona y se desactiva (RSAG7.820.1666)

Se describió una falla típica: el TV no enciende, el relé “pega y despega”, queda encendido sólo el LED frontal y la única tensión permanente es +5V Stand-By.

El análisis se asoció a inestabilidad en la tensión VCC de la fuente (arranque/filtrado), lo que impide sostener el encendido y evita el arranque de +12V/+24V y del PFC.

IMPORTANTE: descargar el capacitor de filtro del PFC (puede retener ~400V) antes de medir o intervenir.
Comprobar capacitores del circuito de arranque/filtrado con medidor de ESR y reemplazar los críticos degradados.
Se mencionó reemplazo de C811/C812 (22µF 50V) y C814/C837 (100µF 35V), más control de VD813/VD814.
Revisar y reemplazar el zener VZ812 (18V) si presenta fugas; se indicó que estabiliza VCC hacia el controlador del PFC.
Verificar arranque de los integrados de control citados (N831 y N810) y confirmar que el relé quede sostenido.

Nota: El objetivo es estabilizar VCC para que arranquen +12V/+24V y el PFC, evitando reemplazos innecesarios de la fuente completa.

Aporte: “clavado” en LED azul — revisión de capacitores y regrabación (caso reportado)

Se agregó un caso de diagnóstico donde, tras revisar componentes de la fuente, la TV seguía en estado anómalo y se optó por regrabar memoria/firmware en la main para recuperar funcionamiento normal (azul → rojo en espera de encendido).

Revisar capacitores reportados como desvalorizados: C904, C846 y el capacitor en XP807 (placa adicional de 5V).
Controlar resistencias listadas en el aporte (valores de referencia): R811/R812/R813/R831/R832/R833 (1MΩ), R826/R827/R828 (560kΩ), R814 (20kΩ), R834 (8K2) y R829 (10kΩ).
Si persiste el estado “LED azul”, el caso reportado se resolvió regrabando la memoria/firmware en N3 de la placa MAIN.
Luego de la regrabación, se indicó que el equipo volvió a estado normal de espera (cambio de color y respuesta al encendido).

Nota: Este aporte no detalla el archivo exacto de regrabación, sólo el procedimiento general y los componentes revisados.

Aporte: datos de mainboard — BL3210D

Se adjuntó un documento con “datos de main” para este modelo. En el texto provisto no se detalla el contenido interno del documento, sólo la disponibilidad del adjunto.

Nota: Este panel queda como referencia de aporte comunitario para identificación y tareas de diagnóstico sobre la main RSAG7.820.1815.
