BGH BL4209S

Descargas BGH BL4209S: diagramas, datasheets y dump de memoria para diagnóstico y reparación (PDF/ZIP/RAR)

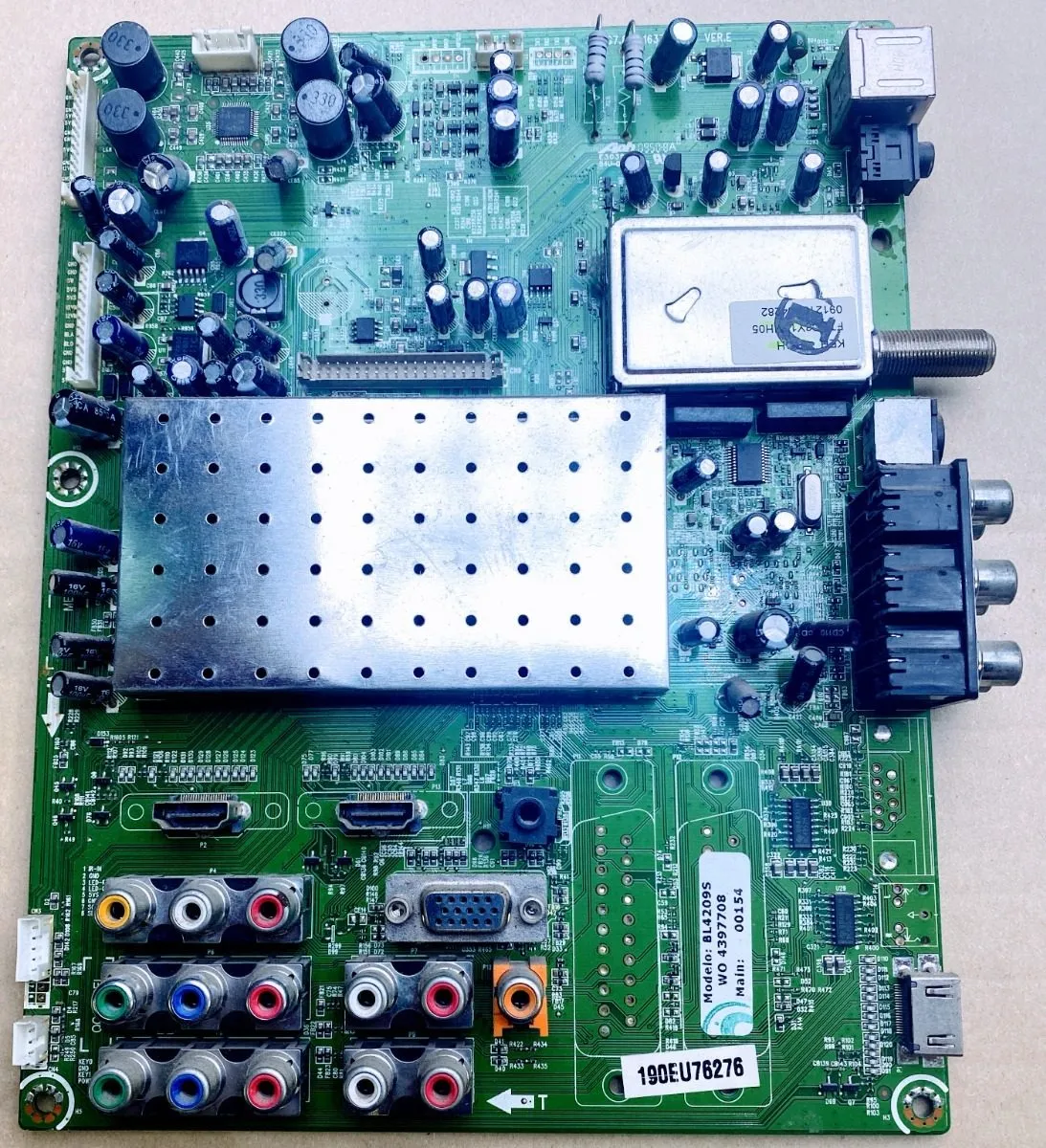

Marca: BGH Modelo: BL4209S Chasis: MK8222 MainBoard: RSAG7.820.1637 PowerBoard: RSAG7.820.1673
BGH BL4209S
Descarga disponible a miembros con suscripción activa.
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Diagramas, datasheets y datos de memoria
  • Diagrama — MainBoard RSAG7.820.1637 (MTK8222)
  • Diagrama — PowerBoard RSAG7.820.1673 (HLP-2642WA)
  • Datasheet — LNK562/LNK564 (LNK562-564)
  • Datasheet — NCP33262 (MC34262-D)
  • Datasheet — NCP1396 (NCP1396D)
  • Esquemático de fuente (RAR) — RSAG7.820.1673 (ROH)
  • Datos de Memoria / DUMP — BGH BL4209S (U17 MX25L3205)
Información técnica
Información técnica BGH BL4209S
Datos del modelo y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
BGH
BL4209S
Modelo
BL4209S
Chasis
MK8222
Matriz
HISENSE
Control remoto
ER-31951B / 3567
Panel Display
INNOLUX V420H1-LH5
Placas y conectividad
MainBoard
RSAG7.820.1637 (Chasis MTK8222 · MainChip MEDIATEK MT8222)
PowerBoard
RSAG7.820.1673 (HLP-2642WA)

Documentación técnica

Diagrama — RSAG7.820.1637 (MainBoard)
RSAG7.820.1637
373.88 KiB Descargado 847 veces Descarga VIP
Diagrama — RSAG7.820.1673 (PowerBoard)
RSAG7.820.1673
166.1 KiB Descargado 998 veces Descarga VIP
Datasheet — LNK562/LNK564
LNK562-564
966.58 KiB Descargado 277 veces Descarga VIP
Datasheet — NCP33262 (MC34262-D)
MC34262-D
394.29 KiB Descargado 199 veces Descarga VIP
Datasheet — NCP1396
NCP1396D
500.84 KiB Descargado 1359 veces Descarga VIP
Esquemático de fuente (RAR) — RSAG7.820.1673
hisense_rsag7.820.1673_power_supply_sch
154.56 KiB Descargado 265 veces Descarga VIP
Datos de Memoria / DUMP — BGH BL4209S
BL4209S_U17-MX25L3205
1.01 MiB Descargado 271 veces Descarga VIP
Nota: antes de intervenir en la fuente RSAG7.820.1673, validar 5V Stand-by estable y revisar el circuito BO (Brown-Out) del NCP1396.
Dump memoria
Datos de Memoria / DUMP — BGH BL4209S
Archivo de memoria para reprogramación y recuperación (U17 MX25L3205).
DUMP MEMORIA BL4209S U17

Archivos de memoria — BGH BL4209S

Descarga disponible a miembros con suscripción activa para reprogramación de memoria.

ARCHIVOS DISPONIBLES
BL4209S_U17-MX25L3205.zip
Tamaño: 1.01 MiB
Descargado 271 veces
Descarga disponible a miembros con suscripción activa

Instrucciones técnicas — BGH BL4209S

PROCEDIMIENTO
sin instruciones de paso por el momento
NOTA TÉCNICA

DATOS: En BGH BL4209S, un dump es una copia lista para grabar que se aplica en el chip para devolverle un contenido funcional. Sirve para “revivir” equipos con software dañado, ya que reemplaza datos corruptos por datos correctos; si la falla es de hardware, el dump no la soluciona.

Soporte y aportes — BGH BL4209S
Menú Service • No enciende (5V Stand-by inestables) • No enciende (Brown-Out NCP1396)
Service 5V Stand-by Brown-Out

Menú Service / Modo Fábrica — BGH BL4209S

Advertencia: ajustes incorrectos en modo fábrica pueden dejar el TV sin arranque o con parámetros fuera de rango. Usar solo para diagnóstico.

Encender el equipo y presionar MENU.
Entrar a SOUND → BALANCE y dejar Balance = 0.
Ubicarse sobre “Balance” (sin confirmar) e ingresar 0 5 3 2; si no abre, intentar 1 9 6 9.
Verificar la letra M en pantalla y luego pulsar MENU para acceder a Factory/Service OSD Menus.
Para salir, apagar con Power off.

Nota: Antes de cambiar opciones, anotar valores originales para poder restaurarlos.

No enciende: 5V Stand-by inestables — RSAG7.820.1673

Síntoma típico: hay +5V Stand-by pero la tensión fluctúa. Esto puede causar intentos fallidos de arranque, reinicios o ausencia total de encendido.

Medir +5V Stand-by y confirmar si la línea está inestable (sube/baja).
Revisar el filtrado: se mencionan C907, C908 y C813 como puntos habituales de falla (ESR alto).
Reemplazar C907/C908/C813 por capacitores nuevos de buena calidad y baja ESR.
Verificar que el 5V Stand-by quede estable y probar encendido del televisor.

Nota: Este procedimiento apunta a recuperar la estabilidad de la fuente sin reemplazar la placa completa.

No enciende con tensiones normales — RSAG7.820.1673 (NCP1396)

Caso reportado: el TV no arranca aunque “a simple vista” las tensiones parecen correctas. Se vincula al umbral de Brown-Out en el NCP1396.

Ubicar el divisor resistivo asociado al PFC hacia el pin BO: R831, R832, R833 y R834.
Medir resistencias y reemplazar cualquier valor desvalorizado (fuera de tolerancia).
Recomendación indicada: cambiar R834 de 8.2 kΩ a 10 kΩ para mejorar el umbral de habilitación.
Tras la corrección, verificar arranque: el NCP1396 deja de bloquear por brown-out y la fuente habilita el encendido.

Nota: Este diagnóstico es útil cuando la fuente no presenta componentes quemados, pero se mantiene apagada por protección.
