BGH BL4209X

Descargas BGH BL4209X: diagramas PDF, datasheets y dump de memoria para diagnóstico y reparación (PDF/ZIP/RAR)

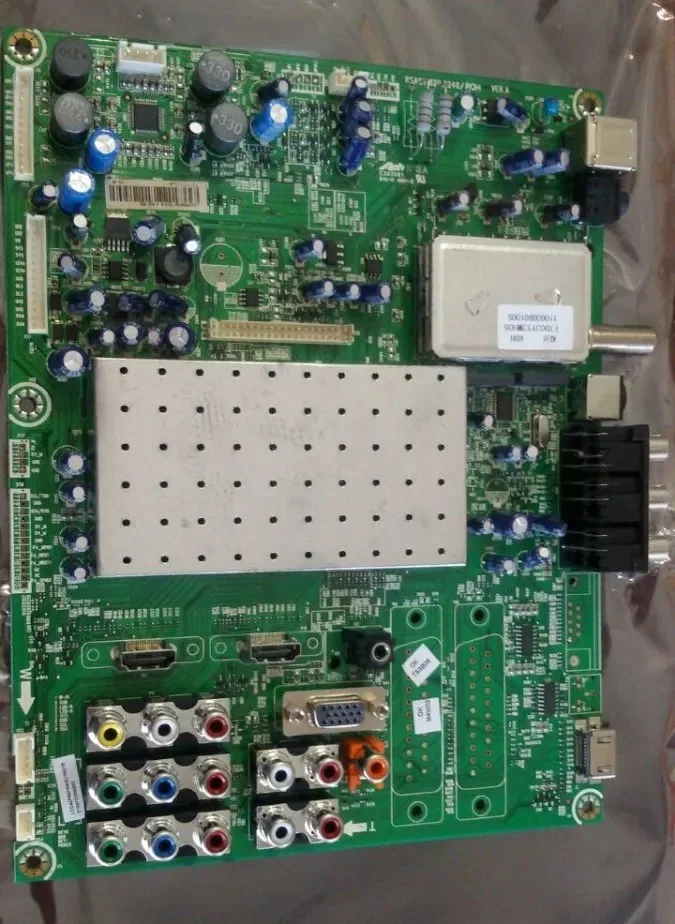

Marca: BGH Modelo: BL4209X Chasis: MK8222 MainBoard: RSAG7.820.1637 PowerBoard: RSAG7.820.1673
BGH BL4209X
Descarga disponible a miembros con suscripción activa.
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Diagramas, datasheets y datos de memoria
  • Diagrama — MainBoard RSAG7.820.1637 (MTK8222)
  • Diagrama — PowerBoard RSAG7.820.1673 (HLP-2642WA)
  • Datasheet — LNK562/LNK564 (LNK562-564)
  • Datasheet — NCP33262 (MC34262-D)
  • Datasheet — NCP1396 (NCP1396D)
  • Esquemático de fuente (RAR) — RSAG7.820.1673 (ROH)
  • Datos de Memoria / DUMP — BGH BL4209X (Display LG)
Información técnica
Información técnica BGH BL4209X
Datos del modelo y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
BGH
BL4209X
Modelo
BL4209X
Chasis
MK8222
Matriz
HISENSE
Control remoto
ER-31951B / 3567
Panel Display
Sin Info: por el momento
Placas y conectividad
MainBoard
RSAG7.820.1637 (Chasis MTK8222 · MainChip MEDIATEK MT8222)
PowerBoard
RSAG7.820.1673 (HLP-2642WA)

Documentación técnica

Diagrama — RSAG7.820.1637 (MainBoard)
RSAG7.820.1637
373.88 KiB Descargado 847 veces Descarga VIP
Diagrama — RSAG7.820.1673 (PowerBoard)
RSAG7.820.1673
166.1 KiB Descargado 998 veces Descarga VIP
Datasheet — LNK562/LNK564
LNK562-564
966.58 KiB Descargado 277 veces Descarga VIP
Datasheet — NCP33262 (MC34262-D)
MC34262-D
394.29 KiB Descargado 199 veces Descarga VIP
Datasheet — NCP1396
NCP1396D
500.84 KiB Descargado 1359 veces Descarga VIP
Esquemático de fuente (RAR) — RSAG7.820.1673
hisense_rsag7.820.1673_power_supply_sch
154.56 KiB Descargado 265 veces Descarga VIP
Nota: antes de reemplazar placas completas, validar componentes del sector de stand-by y el circuito de habilitación (BO) del controlador.
Dump memoria
Datos de Memoria / DUMP — BGH BL4209X
Archivo de memoria para recuperación y reprogramación (referencia: Display LG).
DUMP MEMORIA BL4209X LG

Archivos de memoria — BGH BL4209X

Descarga disponible a miembros con suscripción activa para reprogramación de memoria.

ARCHIVOS DISPONIBLES
BGH_BL4209X_Display-LG.zip
Tamaño: 1.03 MiB
Descargado 5 veces
Descarga disponible a miembros con suscripción activa

Instrucciones técnicas — BGH BL4209X

PROCEDIMIENTO
Sin instruciones de paso por el momento.
NOTA TÉCNICA

DATOS: En BGH BL4209X, el dump se usa como “imagen de rescate” porque trae los datos que la placa necesita para iniciar: arranque/boot, configuración básica y partes del sistema. Sirve para recuperar TVs con logo fijo, reinicios o pantalla negra por corrupción de firmware, escribiendo directo al chip sin depender del menú o USB.

Soporte y aportes — BGH BL4209X
Menú Service • No enciende (5V Stand-by inestables) • No enciende (Brown-Out NCP1396)
Service 5V Stand-by Brown-Out

Menú Service / Modo Fábrica — BGH BL4209X

Precaución: cambios en parámetros de fábrica pueden provocar fallas permanentes. Acceder solo con criterio técnico.

Encender el TV.
Presionar MENU y entrar a SOUND → BALANCE.
Dejar Balance = 0 y ubicarse sobre “Balance” (sin confirmar con OK).
Ingresar la secuencia 0 5 3 2. Si no abre, probar 1 9 6 9.
Verificar la “M” en pantalla y presionar MENU para entrar a Factory/Service OSD Menus.
Para salir, apagar con Power off.

Nota: Si se van a modificar opciones, registrar valores originales antes de cambiarlos.

No enciende: 5V Stand-by inestables — RSAG7.820.1673

Caso reportado: el TV no enciende y la línea de +5V Stand-by está presente pero fluctúa. Se asocia a filtrado degradado en la fuente.

Medir la línea +5V Stand-by y confirmar si hay fluctuaciones (inestabilidad).
Revisar el filtrado: se mencionan capacitores C907, C908 y C813 con posible ESR alto/desvalorización.
Reemplazar C907 / C908 / C813 por capacitores nuevos de buena calidad y baja ESR.
Verificar que el 5V Stand-by quede estable y validar encendido normal del equipo.

Nota: Este diagnóstico apunta a estabilizar la fuente sin reemplazar la placa completa cuando el síntoma principal es 5V inestable.

No enciende con tensiones aparentes normales — RSAG7.820.1673 (NCP1396)

Caso reportado: el TV no arranca aunque las tensiones principales parecen correctas. Se asocia al circuito de detección de tensión hacia el pin BO (Brown Out) del controlador NCP1396.

Identificar el divisor resistivo que referencia desde el PFC hacia masa caliente: R831, R832, R833 y R834.
Verificar si alguna de esas resistencias está desvalorizada. Si hay desvío, reemplazar la(s) fuera de tolerancia.
Recomendación publicada: reemplazar R834 (original 8.2 kΩ) por 10 kΩ para mejorar el umbral de habilitación.
Luego del ajuste, verificar arranque: el NCP1396 deja de detectar condición de brown-out y la fuente habilita el encendido.

Nota: Este enfoque ayuda a resolver “no enciende” sin síntomas visibles, evitando recambios innecesarios de fuente o main.
