BGH BL4709S

Descargas BGH BL4709S: diagramas, manuales y PDF técnicos para diagnóstico (PDF/RAR)

Marca: BGH Modelo: BL4709S MainBoard: RSAG7.820.1637 PowerBoard: RSAG7.820.1673 Chasis: MTK8222
BGH BL4709S
Descarga disponible a miembros con suscripcion activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Diagramas, manuales y documentación técnica

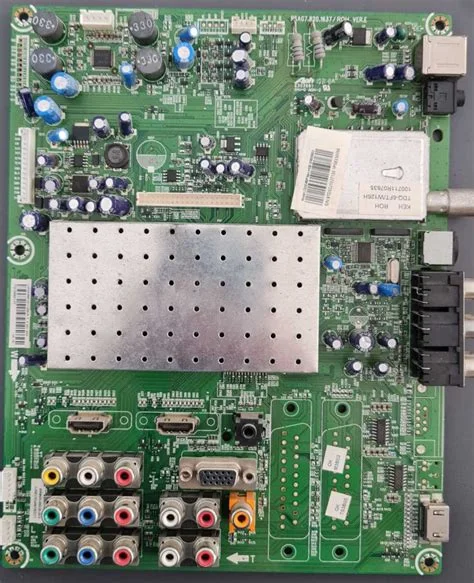

  • Diagrama — MainBoard RSAG7.820.1637 (MTK8222)
  • Diagrama — PowerBoard RSAG7.820.1673 (HLP-2642WA)
  • Esquemático de fuente — RSAG7.820.1673 (ROH)
  • Datasheet — LNK562 / LNK564
  • Datasheet — NCP33262 (MC34262)
  • Datasheet — NCP1396
  • Manual Service — BGH BL4709S
  • Manual de Usuario — BGH BL4709S
Información técnica
Información técnica BGH BL4709S
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
BGH
BL4709S
Modelo
BL4709S
Chasis
MTK8222
Matriz
HISENSE
Control remoto
ER-31951B / 3567
Placas y conectividad
MainBoard
RSAG7.820.1637
PowerBoard
RSAG7.820.1673
Panel Display
INNOLUX V470H2-LH2

Documentación técnica

Diagrama — RSAG7.820.1637
RSAG7.820.1637
373.88 KiB Descargado 847 veces Descarga VIP
Diagrama — RSAG7.820.1673
RSAG7.820.1673
166.1 KiB Descargado 998 veces Descarga VIP
Esquemático de fuente — RSAG7.820.1673 / ROH
hisense_rsag7.820.1673_power_supply_sch
154.56 KiB Descargado 265 veces Descarga VIP
Datasheet — LNK562 / LNK564
LNK562-564
966.58 KiB Descargado 277 veces Descarga VIP
Datasheet — NCP33262 (MC34262)
MC34262-D
394.29 KiB Descargado 199 veces Descarga VIP
Datasheet — NCP1396
NCP1396D
500.84 KiB Descargado 1359 veces Descarga VIP
Manual Service — BGH BL4709S
PENDIENTE
Descargas: No especificadas Descarga VIP
Manual de Usuario — BGH BL4709S
PENDIENTE
Descargas: No especificadas Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.
Soporte y aportes — BGH BL4709S
Menú Service • No enciende (5V standby inestables) • No enciende (tensiones normales) • BO NCP1396
Service 5V Stand-By Brown Out

Menú Service / Modo Fábrica — BGH BL4709S (MTK8222)

Advertencia: el menú de fábrica permite cambiar parámetros internos. Utilizar solo con criterio técnico.

Encender el TV y presionar MENU.
Entrar en SOUND → BALANCE y dejar Balance = 0.
Ingresar 0 5 3 2. Si no abre, probar 1 9 6 9.
Cuando aparezca la “M”, presionar MENU para ver Factory/Service OSD Menus.
Para salir, presionar power off.

Nota: Método reportado para BL4709S y también para la main RSAG7.820.1637.

Informe técnico: No enciende / 5V Stand-By inestables — RSAG7.820.1673

Si el TV no enciende y los +5V de Stand-By aparecen presentes pero con fluctuaciones, la falla suele estar en el filtrado de esa línea, impidiendo un arranque confiable.

Verificar si la línea +5V Stand-By sube pero queda inestable (oscilaciones o caídas).
Revisar capacitores de filtrado que se mencionan como típicos en esta placa: C907, C908 y C813 (posible ESR elevado).
Reemplazar esos capacitores por unidades nuevas de baja ESR y buena calidad.
Confirmar luego que el 5V Stand-By quede estable y que el equipo vuelva a encender normalmente.

Nota: Este tipo de falla puede provocar reinicios, intentos fallidos de arranque o ausencia total de encendido aunque la fuente “parezca” activa.

Informe técnico: No enciende con tensiones normales — BO (NCP1396)

En la fuente RSAG7.820.1673, puede ocurrir que el TV no arranque aun con tensiones principales “aparentemente correctas”. Se asocia al circuito de detección desde el PFC hacia el pin BO (Brown Out) del NCP1396.

Identificar el divisor resistivo del PFC hacia masa caliente: R831, R832, R833 y R834.
Este divisor entrega referencia al NCP1396 por el pin 5 (BO). Si las resistencias se desvalorizan, el integrado interpreta baja tensión de línea y bloquea el arranque.
Comprobar valores de R831/R832/R833/R834 y reemplazar la/s que esté/n fuera de tolerancia.
Si el conjunto mide “bien” pero el umbral queda demasiado ajustado, se recomienda cambiar R834: original 8.2 kΩ → recomendado 10 kΩ.
Tras corregir el divisor, el NCP1396 deja de detectar brown-out y el equipo vuelve a encender con normalidad.

Nota: Este diagnóstico evita reemplazos innecesarios cuando el problema real está en la referencia de BO del controlador resonante.
