¿Tu TV se quedó en el logo, reinicia o tiene falla de firmware?
Elegí una descarga individual para una TV puntual o una membresía técnica para talleres. Los datos de pago, alias y titular se muestran en la siguiente pantalla.
BGH BLE2413A
Descargas BGH BLE2413A: diagramas, manuales y datos de memoria (PDF/RAR)
-

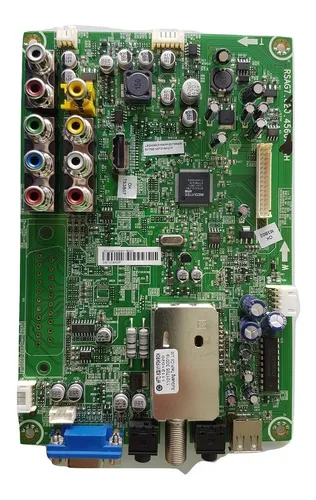

Diagrama — RSAG7.820.4560 (MainBoard / MT8223) -
Diagrama — RSAG7.820.2256 (PowerBoard) — sin valores de componentes
-
Datasheet — Panel CHIMEI INNOLUX V236BJ1-LE1
-
Datasheet — V236BJ1-LE1 (C3)
-
Manual Service — BGH BLE2413A
-
Manual de usuario — BGH BLE2413A (Descargas: No especificadas)
-
Datos de Memoria / DUMP — RSAG7.820.4560 (MX25L1605D) — “TV funcionando”
Info detallada
LVDS 12.0V 455mA · Conector LVDS P-TWO 187098-30091 · Backlight WLED
Documentación técnica
Archivo de memoria
MX25L1605D.RSAG7.820.4560.rar
Descargas solo para miembros
Nota: El archivo se publicó como dump/firmware de memoria para RSAG7.820.4560 con chip MX25L1605D, indicado como “TV funcionando”.
Menú Service / Modo Servicio / Modo Fábrica — BLE2413A (MT8223)
Advertencia: cambiar parámetros del menú de servicio sin conocer su función puede causar daños permanentes. Acceder sólo con criterio técnico.
Nota: El mismo método se publicó asociado a la placa RSAG7.820.4560.
Aporte: no responde al control — limpieza en zona L71 (caso HLE2413A)
Se reportó un caso en HISENSE HLE2413A: no respondía al control remoto. No había señal en la salida del sensor; se reemplazó el sensor y apareció señal, pero seguía sin responder.
Luego se observó suciedad acumulada sobre la zona L71. Se realizó limpieza con pincel y alcohol isopropílico, recuperando la funcionalidad del sistema. También se limpió el control remoto.
Nota: Aporte basado en experiencia: si el sensor IR ya entrega señal pero el TV no responde, revisar contaminación/suciedad y pistas del circuito receptor.
Backlight: bajar corriente de LEDs — consultas (RSAG7.820.2256)
Quedaron consultas sobre cómo reducir la corriente de LEDs en la placa RSAG7.820.2256, mencionando el regulador V829 y la presencia de 2 controladores OZ9998GN. En el texto no se publicó una solución o procedimiento confirmado.
Nota: Si se aporta el método exacto (pines ISET/resistencias o ruta de ajuste), este panel puede ampliarse con pasos n1–n9.
