¿Tu TV queda en el logo, se reinicia o no arranca?
Encontrá el firmware para tu marca y modelo de TV. Si tu televisor queda trabado en el logo, se reinicia, no inicia o presenta una falla de software, podés realizar la recuperación mediante USB/pendrive.
Opción 1
1 firmware para tu TV
Transferí el importe indicado al alias y después envianos el comprobante + marca y modelo por WhatsApp.
BGH BLE2414D
Descargas BGH BLE2414D: firmware USB, diagramas, manuales y datos de memoria (PDF/ZIP)
-
Actualización de Firmware por USB — MSD6306 / BGH BLE2414D -
Firmware / Instalación Forzada por USB — MSD6306 / BGH BLE2414D
-

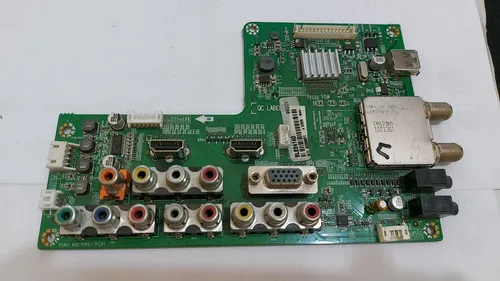

Diagrama — MainBoard RSAG7.820.5789 (MSD6306)
-
Diagrama — PowerBoard RSAG7.820.4641 (HLL-1924WC)
-
Datasheet — Panel CHIMEI INNOLUX V236BJ1-LE2 (HD)
-
Manual Service / Diagrama — BGH BLE2414D
-
Datos de Memoria / DUMP — RSAG7.820.5789 N3 (Panel V236BJ1-LE2)
Info detallada
Detalle: N3 W25Q32 · N5 1117-33 · N6 AZ1084CD-ADJ · N7 TPS54328 · N8 MP1470 · N13 TPA3110D2 · N20 1117-33 · N30 APA2171
Q801 FQPF3N80C · N931 NCP1271A · N834 OZ9998AGN · VD939 MBR2010D
LVDS 12.0V 403mA · Conector LVDS P-TWO 187098-30091 · Backlight WLED
Documentación técnica
Firmware por USB — MSD6306 / BGH BLE2414D (Actualización y Forzado)
MSD6306 — Actualización de Firmware por USB (BLE2414D)
Instrucciones de instalación con pendrive
- Descargar el firmware en formato .zip.
- Descomprimir el .zip hasta obtener el archivo con extensión .bin.
- Copiar el archivo .bin dentro de un pendrive.
- Insertar el pendrive en un puerto USB del televisor.
- Ingresar a Menú Service: MENU → SONIDO → BALANCE (Balance en 0), posicionarse sobre Balance sin OK e ingresar 1 9 6 9; luego presionar MENU.
- Dentro de Service, ejecutar: Options → Actualizar firmware → (cursor derecho). Al finalizar, el TV se reinicia.
- Volver a ingresar al menú de service y seleccionar Unprotected Clear → OK para completar el reset (reinicio automático).
Nota: el acceso a Service se realiza desde SONIDO/BALANCE con 1969, evitando presionar OK sobre “Balance”.
-
MSD6306_24K300_E0818.zip (2.78 MiB) (Descargado 83 veces)
Descargas solo para miembros
MSD6306 — Instalación Forzada de Firmware (BLE2414D)
Instalación forzada con pendrive
- Descargar el firmware, descomprimirlo y confirmar que quede el archivo .bin.
- Copiar el .bin al pendrive e insertarlo en el USB del TV.
- Con el TV desconectado de AC220V, mantener presionada la tecla MENU del teclado del TV (sin soltar).
- Conectar el TV a la red AC220V manteniendo MENU presionado y encender con el control remoto.
- Cuando el TV detecte el software y muestre el cartel de actualización, soltar MENU y esperar a que finalice (reinicio automático).
- Ingresar luego al menú de service con el método de BALANCE + 1969.
- Ejecutar el reset desde Service: Unprotected Clear → OK.
Nota: el modo forzado se describe usando la tecla MENU del teclado del TV al reconectar a la red.
-
MSD6306_24K300_E0818.zip (2.78 MiB) (Descargado 83 veces)
Descargas solo para miembros
Archivo de memoria (N3)
RSAG7.820.5789_N3_V236BJ1-LE2.zip
Descargas solo para miembros
Si es necesario modificar el logo: ingresar al menú de service (SONIDO → BALANCE en 0, sin OK, código 1969, abrir con MENU) y luego: Factory Option → OK → Logo Option → (LOGO). Para salir: power off.
Nota: El archivo de memoria se publicó como N3 para el chasis RSAG7.820.5789, indicado para el panel V236BJ1-LE2.
Menú Service / Modo Servicio / Modo Fábrica — BLE2414D (MSD6306)
Advertencia: cambiar configuraciones del menú de servicio sin comprender su función puede causar daños permanentes. Acceder sólo con capacitación técnica.
Nota: Este método también se publica asociado a la mainboard RSAG7.820.5789.
Reset / Restaurar a valores de fábrica — BLE2414D
Se describe el reset desde el menú de usuario y una alternativa desde el menú de service.
Procedimiento por menú de usuario
Procedimiento por menú de service
Nota: El reset por service se utiliza para limpiar parámetros internos desde el menú de fábrica.
Modificar Marca o Logo — BLE2414D
Se indica este ajuste cuando el logo no coincide (por ejemplo, tras cambio de main, reinstalación de firmware o reemplazo de memoria).
Nota: En el aporte de memoria también se mencionó una ruta de logo desde “Factory Option → OK → Logo Option”.
Aporte técnico: RSAG7.820.4641 — valores de componentes verificados en placa
Se informó que el diagrama de la fuente puede omitir valores de componentes y se compartieron mediciones relevadas directamente en la placa RSAG7.820.4641.
Valores de resistencias:
R850 jumper (0Ω) · R931 1kΩ (102) · R936 100kΩ · R937 680kΩ (684) · R938 270kΩ (274) · R939 27Ω (270) · R940 75Ω (750) · R941 10kΩ (103) · R942 680kΩ (684) · R943 2kΩ (202) · R946 0.47Ω · R965 10Ω (100) · R935 7.5kΩ (752)
Semiconductores:
N834 OZ9998AGN · N931 NCP1271A · V924 BCP56-10 · V931 3N80C · Q801 FQPF3N80C · VD933 FR107 · VD931 FR107 · VD939 MBR2010D
Otros componentes:
C933 47µF/50V · C935 47µF/50V · C936 100nF
Nota: Los valores se publicaron como tomados directamente desde la placa y sirven como referencia para correcciones de esquema, diagnóstico o reparación.
