BGH BLE2415D / BLE2415DB
Descargas BGH BLE2415D / BLE2415DB: firmware USB, diagramas, manuales y datos de memoria (PDF/ZIP)
-
Actualización de Firmware por USB — MSD6306 / BGH BLE2415D / BLE2415DB -
Firmware / Instalación Forzada por USB — MSD6306 / BGH BLE2415D / BLE2415DB
-

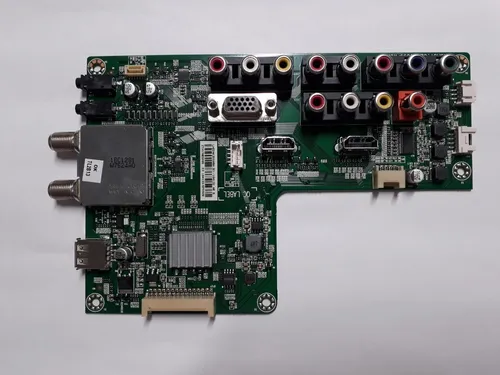

Diagrama — MainBoard RSAG7.820.6399 (MSD6306)
-
Diagrama — PowerBoard RSAG7.820.4641 (HLL-1924WC)
-
Datasheet — Panel CHIMEI INNOLUX V236BJ1-LE1 (HD)
-
Datasheet — Panel CHIMEI INNOLUX V236BJ1-LE2 (HD)
-
Manual Service / Diagrama — BGH BLE2415D / BLE2415DB (Descargas: No especificadas)
-
Manual Service — MSD6306 (RSAG7.820.6399 / RSAG7.820.4641)
-
Datos de Memoria / DUMP — RSAG7.820.6399 N3 (Panel V236BJ1-LE1) -
Datos de Memoria / DUMP — RSAG7.820.6399 N3 (Panel V236BJ1-LE2)
Info detallada
V236BJ1-LE2 · 1366×768 (HD) · LVDS (1 ch, 8-bit) LVDS-30P1C8B-170M · Backlight WLED · 12.0V (LVDS)
Documentación técnica
Firmware por USB — MSD6306 / BGH BLE2415D / BLE2415DB (Actualización y Forzado)
MSD6306 — Actualización de Firmware por USB (BLE2415D / BLE2415DB)
Instrucciones de instalación con pendrive
- Descargar el firmware en .zip.
- Descomprimir el .zip hasta obtener el archivo con extensión .bin.
- Copiar el .bin al pendrive.
- Insertar el pendrive en un puerto USB del TV.
- Ingresar al Menú Service: MENU → SONIDO → BALANCE (Balance en 0), ubicarse sobre Balance sin OK e ingresar 1 9 6 9; luego presionar MENU.
- En Service, ejecutar: Options → Actualizar firmware → (cursor derecho). Al finalizar, el TV se reinicia.
- Volver a entrar a Service con el mismo método y seleccionar Unprotected Clear → OK para completar el reset (reinicio automático).
Nota: el acceso a Service se realiza desde SONIDO/BALANCE y el código 1969, sin presionar OK sobre “Balance”.
-
MSD6306_24K300_G0719.zip (2.78 MiB) (Descargado 133 veces)
Descargas solo para miembros
MSD6306 — Instalación Forzada de Firmware (BLE2415D / BLE2415DB)
Instalación forzada con pendrive
- Descargar el firmware y descomprimirlo para obtener el archivo .bin.
- Copiar el .bin al pendrive e insertarlo en el USB del TV.
- Con el TV desconectado de la red AC220V, mantener presionada la tecla MENU del teclado del TV.
- Conectar a AC220V sin soltar MENU y encender con el control remoto.
- Cuando aparezca el cartel de actualización, soltar MENU y esperar a que termine (reinicio automático).
- Ingresar luego al Menú Service (MENU → SONIDO → BALANCE en 0, sin OK, código 1969, y abrir con MENU).
- Ejecutar el reset desde Service: Unprotected Clear → OK (en algunas variantes figura como Init → Unprotected Clear → OK).
Nota: el método forzado se describe usando la tecla MENU del teclado del TV al reconectar a la red.
-
MSD6306_24K300_G0719.zip (2.78 MiB) (Descargado 133 veces)
Descargas solo para miembros
Archivos de memoria (N3)
RSAG7.820.6399_N3_V236BJ1-LE1.zip
Descargas solo para miembros
RSAG7.820.6399_N3_V236BJ1-LE2.zip
Descargas solo para miembros
Si es necesario modificar el logo, se indica ingresar al menú de service (SONIDO → BALANCE en 0, sin OK, código 1969, y abrir con MENU) y luego: Factory Option → OK → Logo Option → (LOGO). Para salir: power off.
Nota: Estos datos de memoria son para chasis RSAG7.820.6399 y se publican en dos variantes según panel: V236BJ1-LE1 y V236BJ1-LE2.
Menú Service / Modo Servicio / Modo Fábrica — MSD6306 (BLE2415D / BLE2415DB)
Advertencia: cambiar parámetros del menú de fábrica sin conocer su función puede causar fallas permanentes. Ingresar sólo con criterio técnico.
Nota: El método se reporta para el modelo y también para la mainboard RSAG7.820.6399.
Reset / Restaurar a valores de fábrica — BLE2415D / BLE2415DB
Se describe reset por menú de usuario y reset por menú de service.
Procedimiento por menú de usuario
Procedimiento por menú de service
Nota: El método por service se usa para limpiar parámetros internos desde el menú de fábrica.
Modificar Marca o Logo — BLE2415D / BLE2415DB (Factory Menu)
Se indica este ajuste cuando el logo no coincide (por ejemplo, luego de cambiar mainboard, reinstalar firmware o reemplazar datos de memoria).
Nota: También se mencionó la ruta Factory Menu → Options → Logo (otra variante) y, en un aporte de datos de memoria, el acceso Factory Option → OK → Logo Option → (LOGO).
Aporte técnico: RSAG7.820.4641 (HLL-1924WC) — valores de componentes verificados
Se indicó que en el diagrama de esta fuente faltan algunos valores, y se compartieron datos relevados directamente desde la placa.
Detalle de componentes reportados:
Q801: FQPF3N80C · N931: NCP1271A · N834: OZ9998AGN · VD939: MBR2010D
Valores verificados en placa (resistencias):
R850: jumper (0Ω) · R931: 1kΩ (102) · R936: 100kΩ · R937: 680kΩ (684) · R938: 270kΩ (274) · R939: 27Ω (270) · R940: 75Ω (750) · R941: 10kΩ (103) · R942: 680kΩ (684) · R943: 2kΩ (202) · R946: 0.47Ω · R965: 10Ω (100) · R935: 7.5kΩ (752)
Semiconductores:
N834: OZ9998AGN · N931: NCP1271A · V924: BCP56-10 · V931: 3N80C · Q801: FQPF3N80C · VD933: FR107 · VD931: FR107 · VD939: MBR2010D
Otros componentes:
C933: 47µF / 50V · C935: 47µF / 50V · C936: 100nF
Nota: Los valores fueron informados como tomados directamente desde la placa RSAG7.820.4641 y pueden servir como referencia para corrección de esquema, diagnóstico o reparación.
