BGH BLE3212D

BGH BLE3212D con descargas técnicas para servicio: diagramas, manuales, listas de componentes, datasheets y dumps (PDF/ZIP)

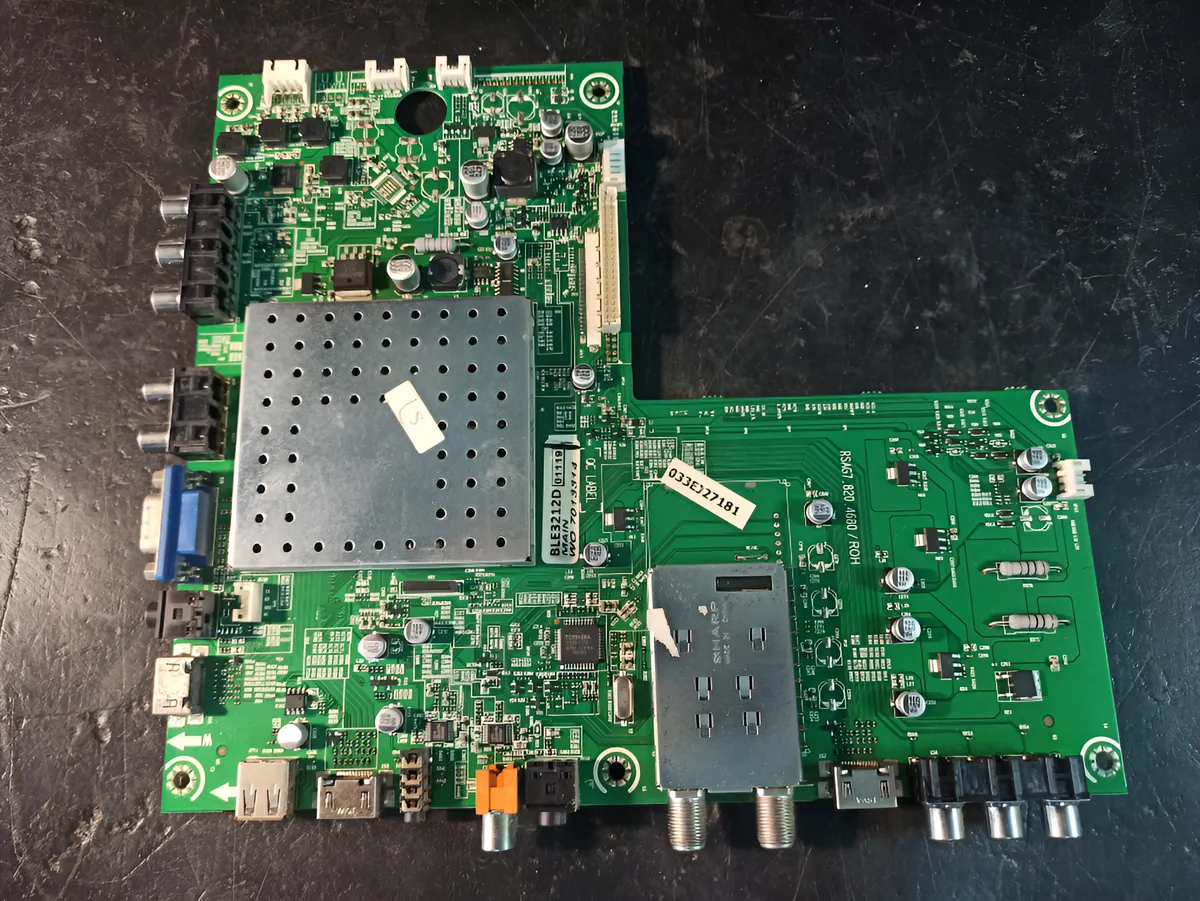

Marca: BGH Modelo: BLE3212D Chasis: MSD309PX MainBoard: RSAG7.820.4680 PowerBoard: RSAG7.820.2317
BGH BLE3212D
Descargas disponibles para miembros.
DESCARGAS DISPONIBLES PARA MIEMBROS
Documentación y memorias para servicio
  • Diagrama — MainBoard RSAG7.820.4680
  • Diagrama — PowerBoard RSAG7.820.2317
  • Lista de Componentes — PowerBoard RSAG7.820.2317
  • Datasheet — CHIMEI INNOLUX V320HJ1-PE1 (Panel HE315FF-E01)
  • Datasheet — CHIMEI INNOLUX V320HJ1-PE1 (C6) (Panel HE315FF-E01)
  • Manual Service — RSAG7.820.4680
  • Datos de Memoria / PinOut / DUMP — BGH BLE3212D (MX25L3205 · Flash)
Información técnica
Información técnica BGH BLE3212D
Datos técnicos del TV, placas y panel
Info detallada

Info detallada

Ficha
Empresa / Marca
BGH
BLE3212D
Modelo
BLE3212D
Chasis
MSD309PX
Matriz
HISENSE
Control remoto
ER-22640N
Modelo compatible
NOBLEX 32LD843F · SANYO LCE32XF10 · JVC LT32DR531
Placas y panel
MainBoard
RSAG7.820.4680 (HISENSE · MainChip MSTAR MSD309PX)
PowerBoard
RSAG7.820.2317 (HISENSE · Modelo HLE-2632WB)
Panel Display
HISENSE HE315FF-E01 (INNOLUX V320HJ1-PE1 CELL)
1920×1080 (FHD) · 60Hz · LVDS (2 ch, 8-bit) · LVDS-51P2C8B-070C · 12.0V
Backlight: WLED

Documentación técnica

Manual de Usuario — BGH BLE3212D
Descargar manual de usuario del equipo BGH BLE3212D
Descargas: No especificadas Descarga VIP
Manual Service / Diagrama — BGH BLE3212D
Descargar manual de servicio del equipo BGH BLE3212D
Descargas: No especificadas Descarga VIP
Diagrama — RSAG7.820.4680
RSAG7.820.4680.pdf
5.1 MiB Descargado 1704 veces Descarga VIP
Manual Service — RSAG7.820.4680
Manual_Service_4680.pdf
1.04 MiB Descargado 3011 veces Descarga VIP
Diagrama — RSAG7.820.2317
RSAG7.820.2317.pdf
98.84 KiB Descargado 592 veces Descarga VIP
Lista de Componentes — RSAG7.820.2317
Lista_Componentes.2317.pdf
111.88 KiB Descargado 0 veces Descarga VIP
Datasheet — CHIMEI INNOLUX V320HJ1-PE1
CHIMEI_INNOLUX_V320HJ1-PE1.pdf
1.23 MiB Descargado 120 veces Descarga VIP
Datasheet — CHIMEI INNOLUX V320HJ1-PE1 (C6)
CHIMEI_INNOLUX_V320HJ1-PE1_C6.pdf
1.1 MiB Descargado 63 veces Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.
Dump memoria
Datos de Memoria / PinOut / DUMP — BGH BLE3212D (MX25L3205 · Flash)
Dump leído de memoria Flash (MX25L3205) para recuperación de software en mainboard RSAG7.820.4680.
DUMP FLASH MX25L3205 BLE3212D

Archivos de memoria — BGH BLE3212D

Dump de Flash para regrabación con programador. El acceso puede estar limitado a miembros.

ARCHIVOS DISPONIBLES
BLE3212D_MX25L3205.zip
Tamaño: 2.91 MiB
Descargado 178 veces
Datos del dump:
MainBoard: RSAG7.820.4680
Display: HISENSE HE315FF-E01 (V320HJ1-PE1 REV.06)
Memoria: MX25L3205
Firmware: LTDN32T36AM_V01.01.00a.B1220
DESCARGA SOLO PARA MIEMBROS

Instrucciones técnicas — MX25L3205 (Flash)

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos/pinout de conexión para lectura/escritura de MX25L3205 en esta entrada).
NOTA TÉCNICA

Nota: En BGH BLE3212D, un memory dump es un archivo binario que contiene una copia completa (o parcial) del contenido de la memoria de la mainboard (por ejemplo SPI Flash, eMMC o NAND). Sirve para regrabar esa memoria con un programador cuando el software interno está dañado y el equipo no puede arrancar ni actualizarse por métodos normales.

Soporte y aportes — BGH BLE3212D
Menú Service • Mediciones de fuente • Diagnóstico de encendido
Service Fuente Main

Menú Service / Modo Fábrica — BGH BLE3212D (RSAG7.820.4680)

Advertencia: modificar valores del menú de servicio sin conocer su función puede dejar el TV inoperable.

Encender el televisor.
Presionar MENU.
Ir a SONIDO → BALANCE y dejar Balance = 0.
Pararse sobre “Balance” sin presionar OK e ingresar 1 9 6 9.
Aparece una M en pantalla; presionar MENU para abrir el menú de fábrica.
Para salir, apagar el TV (Power off).

Nota: Antes de cambiar valores, anotar los parámetros originales.

Mediciones eléctricas — RSAG7.820.2317 (NCP1271 / OZ9902)

Valores de referencia relevados en HOT GROUND y COLD GROUND (funcionamiento normal y standby).

HOT GROUND: AC 230V · C809/C810: 310V.
VZ801: 16.4V (15.3V Stby) · VD804: 151V (151V Stby) · VD822: 17.0V (14.7V Stby).
N801 NCP1271: PIN6: 15.7V (14.7V Stby) · PIN8: 151V (151V Stby).
COLD GROUND: VD815: 64.4V (71.5V Stby) · VD817: 11.9V (11.9V Stby).
VD901: 121.1V a 124.1V · VD902: 120.8V a 123.7V.
N901 OZ9902: PIN1: 5.74V (UVLS) · PIN2: 11.85V (VCC) · PIN3: 2.18V (ENA) · PIN4: 4.85V (VREF).
Backlight: V0P 120.8V a 123.7V · V0N 0.6V · V1P 121.1V a 124.1V · V1N 0.6V.

Nota: Usar estas mediciones como referencia para comparar desvíos en standby/protección y fallas de backlight.

Aporte: Fuente OK pero la main no responde — RSAG7.820.4680

Caso reportado: llega tensión de encendido, la fuente entrega voltajes, pero el TV no responde/ no inicia. Se comentó que en estos chasis, si la fuente oscila y los 5V caen por debajo de 4.5V, el problema suele estar en la main.

Verificar estabilidad del standby/5V: si cae por debajo de 4.5V, sospechar falla en mainboard (carga/anomalía).
Si la fuente entrega tensiones correctas pero el equipo no inicia, revisar reguladores/etapas en RSAG7.820.4680 (líneas 3.3V/1.8V/1.2V reportadas en el detalle de placa).
Si el menú muestra “números en lugar de letras”, se reportó como posible síntoma de firmware/configuración, pero no se publicó solución confirmada.

Nota: No se publicó compatibilidad confirmada con mainboards de otras marcas; si se reemplaza placa, suele requerir ajuste de logo/compatibilidad por menú service según variante.
