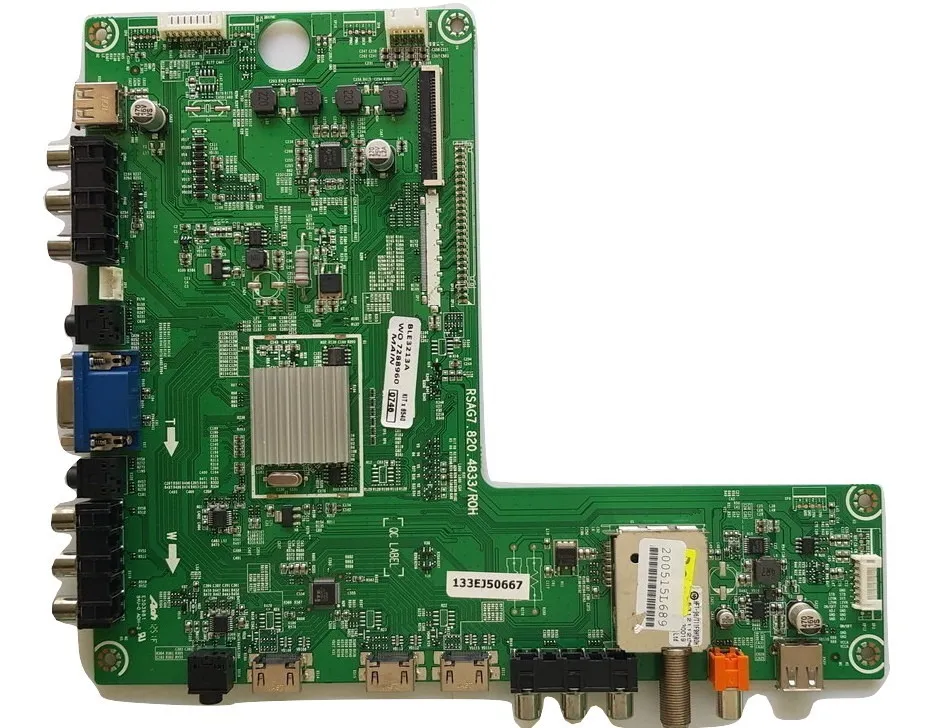

BGH BLE3213A

Advertencia del hilo: tocar parámetros del menú de fábrica sin saber su función puede dejar el televisor inoperable.

Encender el televisor.

Presionar MENU y entrar en SONIDO → BALANCE.

Ajustar BALANCE en 0 y quedar posicionado en “Balance” sin pulsar OK.

Ingresar la secuencia 1 9 6 9.

Verificar la aparición de la letra M en la esquina superior izquierda.

Presionar MENU nuevamente para mostrar el MENU de SERVICE.

Salir apagando con Power off.

Nota: La clave se escribe sobre el ítem “Balance” sin confirmar con OK.

Se describe el mismo acceso al menú de fábrica, indicado como “Factory/Service OSD Menus”.

Con el TV encendido, abrir MENU.

Entrar en SOUND → BALANCE y dejar el valor en 0.

Sin confirmar el ítem, escribir 1 9 6 9 con el cursor sobre “Balance”.

Al mostrarse la M, pulsar MENU para desplegar el menú de service.

Salir con power off.

Nota: El texto remarca que ingresar sin criterio puede generar daños permanentes.

Se publican tensiones medidas en HOT GROUND y COLD GROUND, con referencias en funcionamiento normal y en stand-by.

HOT GROUND: C809 289.4V (293.6V Stby) · C810 289.4V (293.6V Stby) · VD822 27.1V (15.4V Stby)

COLD GROUND: VD817 12.2V (7.66V Stby) · VD815 67.4V (64.0V Stby) · VD904 137.3V (64.0V Stby)

Backlight: LED+ 137.4V · LED- 0.81V

Nota: Estas referencias se usan para comparar desvíos de tensión y detectar protecciones activas en RSAG7.820.4561.

Procedimiento orientado a encender y verificar la fuente de manera independiente para diagnóstico (salida de stand-by + encendido del backlight).

Para salir de Stand-by, realizar puente entre colector y emisor del transistor SMD V917 (MMBT2222A).

Con la fuente activa, para encender el backlight hacer puente entre colector y emisor del transistor SMD V912 (MMBT2907).

El puente de V912 habilita N901 (AP3041), activando la tensión del backlight (~130V indicada en el texto).

Verificar tensiones de referencia: VD817 12.2V · VD815 67.4V · VD904 137.3V · LED+ 137.4V · LED- 0.81V.

Nota: El texto aclara que estos puentes son solo para prueba y diagnóstico; no deben quedar aplicados en uso normal.

Se describe una falla frecuente en equipos con fuente RSAG7.820.4561: el backlight prende un instante y luego se apaga, incluso con tensiones aparentemente dentro de rango.

Causa reportada: sensado incorrecto por la red de resistencias desde VLED hacia el pin 2 del integrado N901.

Resistencias mencionadas en el caso: R993, R996, R995.

Se indica que R993 (nominal 510kΩ) estaba desvalorizada (~360kΩ), disparando protección y apagado.

Solución aplicada: reemplazar R993 (y se recomienda revisar o cambiar el resto del conjunto).

Aporte adicional: en un caso, el apagado se relacionó con contaminación/mugre carbonizada; se resolvió limpiando y resoldando, quedando la placa operativa.

Nota: El hilo destaca que revisar el divisor resistivo de sensado evita reemplazos innecesarios de LEDs o del driver.

Se explica que la fuente RSAG7.820.4561 regula la corriente del backlight con N901 (AP3041) mediante un lazo de retroalimentación. El divisor resistivo desde VLED alimenta el pin FB (pin 14), con referencia interna aproximada de 500 mV.

Identificar resistencias asociadas al lazo de feedback: R972, R973, R974, R985 (se mencionan como 10Ω).

Modificación propuesta: retirar R972 y R973 para aumentar la impedancia del divisor y limitar la corriente del backlight.

Efecto buscado: menor estrés térmico, menor consumo y mayor vida útil del backlight, evitando apagados intermitentes por protecciones.

Consideraciones: controlar brillo final, medir VLED y confirmar estabilidad tras el ajuste para no dejar la imagen demasiado oscura.

Nota: El texto remarca que la modificación es orientativa y debe evaluarse caso por caso; bajar corriente reduce brillo.

En comentarios se reporta una fuente que intenta arrancar y se apaga rápidamente (tipo “tick”). Se proponen pruebas para separar falla de secundario/primario.

Verificar si en stand-by la tensión está normal y estable, y si la protección aparece al forzar salida de stand-by.

Con V917 puenteado (salida de stby), se sugiere alimentar la salida de 12V con una fuente externa, subiendo hasta 12V, para revisar el secundario y detectar cortos.

Luego, probar retirando VD815 y repetir, por posible pérdida en ese diodo.

Si continúa igual, el aporte sugiere enfocarse en primario: nivel de VCC (pin 6 del oscilador), revisar el oscilador, C843, R847 desvalorizada, o probar valores de resistencia más bajos (0.27/0.22Ω) según el comentario.

Nota: Son aportes de diagnóstico publicados en comentarios. Realizar pruebas con criterio técnico y precaución (tensión de red/primario).
