BGH BLE3214D
Descargas BGH BLE3214D: firmware USB, diagramas (main/fuente), manuales, datasheet y datos de memoria / dump (PDF/ZIP)
-
Actualización de Firmware por USB — BGH BLE3214D — 32K360 (D0819) -
Actualización de Firmware — RSAG7.820.5320 — 32K360 (D0819)
-
Actualización de Firmware — RSAG7.820.5320 — 40K160 (F0105)
-
Diagrama de MainBoard — BGH BLE3214D
-
Diagrama de PowerBoard / Fuente — BGH BLE3214D
-

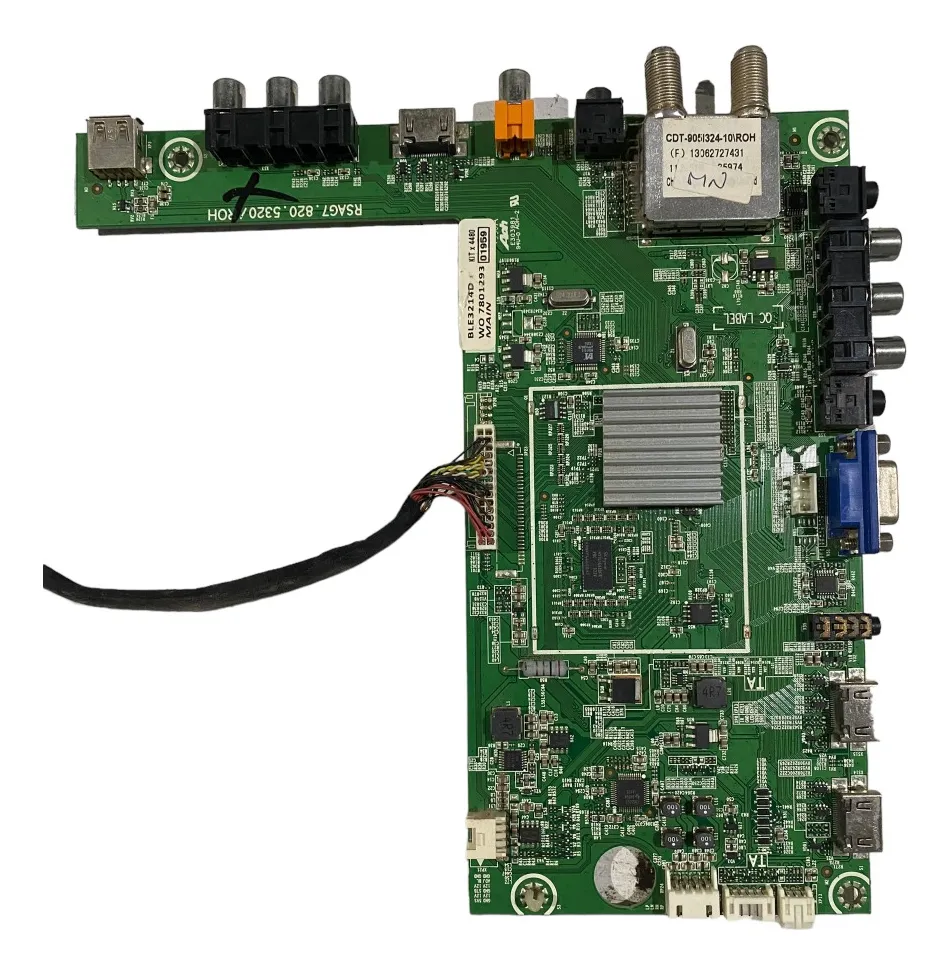

Diagrama — RSAG7.820.5320 (MainBoard)
-
Diagrama — RSAG7.820.5023 (PowerBoard)
-
Datasheet — Panel HE315GH-E77 (BOE HV320WX2-200)
-
Manual Service — RSAG7.820.5320
-
Manual de Usuario — BGH BLE3214D
-
Datos de Memoria / DUMP — BGH BLE3214D — N50 (24C32A EEPROM) -
Datos de Memoria / DUMP — BGH BLE3214D — N55 (MX25L3205D FLASH)
Info detallada
Documentación técnica
Firmware por USB — MSD1309BT / BGH BLE3214D (Actualización por Service Menu)
BGH BLE3214D — Actualización de Firmware por USB (menú de service)
Instrucciones de actualización con pendrive
- Descomprimir el firmware descargado.
- Copiar el archivo al pendrive y verificar que el USB no tenga otros archivos adicionales.
- Conectar el pendrive en un puerto USB del televisor.
- Encender el TV y presionar MENU.
- Ir a SONIDO → BALANCE y dejar BALANCE en 0.
- Posicionarse en “Balance” sin presionar OK e ingresar la secuencia 1 9 6 9.
- Al ver la “M” en pantalla, presionar MENU para abrir el MENU de SERVICE.
- Dentro del menú, seleccionar FUNCTION → Software upgrade y ejecutar con Cursor Derecha.
- Esperar a que termine: se indica que el TV pasa a STBY y luego vuelve a encender.
- Al finalizar, ingresar nuevamente al menú de service y seleccionar CLEAR UNPROTECTLY.
- Aplicar Cursor Derecha (RESET) para completar el procedimiento.
Recomendación: durante la carga no desconectar el TV ni retirar el pendrive para evitar corrupción de software.
-
32K360_D0819.zip (Descargas: No especificadas)
Descargas solo para miembros
RSAG7.820.5320 (MSD1309BT) — Actualización de Firmware por USB
Guía de instalación (paráfrasis del procedimiento)
- Extraer el contenido del firmware descargado.
- Copiar el archivo al pendrive dejando el USB sin otros datos.
- Conectar el pendrive en el puerto USB del televisor.
- Abrir MENU, entrar a SONIDO → BALANCE, fijar balance en 0 y, sin OK, escribir 1969.
- Cuando se muestre la M, presionar MENU para ingresar al Factory/Service Menu.
- Ejecutar la actualización desde FUNCTION → ACTUALIZAR FIRMWARE con Cursor Derecha (Software upgrade).
- Finalizado el proceso, el TV queda en standby y vuelve a iniciar automáticamente.
- Reingresar al menú de service y aplicar CLEAR UNPROTECTLY con Cursor Derecha (RESET).
La etapa “CLEAR UNPROTECTLY + RESET” se indica como cierre del procedimiento tras la carga de software.
-
32K360_D0819.zip (2.86 MiB) (Descargado 96 veces)
Descargas solo para miembros
-
40K160_F0105.zip (2.85 MiB) (Descargado 77 veces)
Descargas solo para miembros
Archivos de memoria — BGH BLE3214D
Descargas disponibles para soporte/regrabación de memoria. El acceso puede estar limitado a miembros.
BLE3214D_N50_24C32A.zip
DESCARGA SOLO PARA MIEMBROS
BLE3214D_N55_MX25L3205D.zip
DESCARGA SOLO PARA MIEMBROS
Instrucciones técnicas — BGH BLE3214D
Nota:
En BGH BLE3214D, un dump suele incluir zonas críticas como bootloader y particiones del sistema (depende del tipo de memoria).
Sirve para reparar fallas típicas de corrupción (logo fijo, reinicios, pantalla negra) reescribiendo la memoria completa o la parte dañada con programador.
Menú Service / Modo Servicio / Modo Fábrica — BGH BLE3214D
Advertencia del hilo: cambiar parámetros internos sin comprender su función puede dejar el TV con fallas permanentes.
Nota: La clave 1969 se ingresa sobre “Balance” sin presionar OK; si se confirma el ítem, el menú no aparece.
Menú Service / Modo Fábrica — RSAG7.820.5320 (MSD1309BT)
Precaución: el service menu está orientado a diagnóstico/configuración. Usarlo solo con criterio técnico.
Nota: La secuencia está vinculada a la ruta SONIDO/BALANCE y al ingreso “1969” con el cursor sobre el ítem.
RESET / Restaurar a valores de fábrica — BGH BLE3214D
El reset restaura la configuración de fábrica. Luego del reinicio, se debe completar la configuración inicial del equipo.
Nota: El método por service menu aplica cuando se requiere un restablecimiento desde el menú de fábrica.
RESET / Restaurar a valores de fábrica — RSAG7.820.5320
Reset general: borra configuraciones y deja el equipo como de fábrica. Luego se reconfigura desde el asistente inicial.
Nota: El reset por CLEAR UNPROTECTLY se realiza dentro del service menu luego de ingresar con la secuencia 1969.
Cambio de marca o logo — BGH BLE3214D
Se indica que el cambio de logo puede ser necesario tras reemplazo de main, reinstalación de firmware o recarga de datos de memoria.
Nota: La sección figura como “Funtion > Logo” (tal cual el texto); navegar con flechas del control.
Cambio de marca o logo — RSAG7.820.5320
En la placa RSAG7.820.5320 también se describe el cambio de logo desde el menú de fábrica, útil luego de recambio de main o ajustes de software.
Nota: El procedimiento indica salida por apagado y verificación al reiniciar el equipo.
