¿Tu TV se quedó en el logo, reinicia o tiene falla de firmware?
Elegí una descarga individual para una TV puntual o una membresía técnica para talleres. Los datos de pago, alias y titular se muestran en la siguiente pantalla.

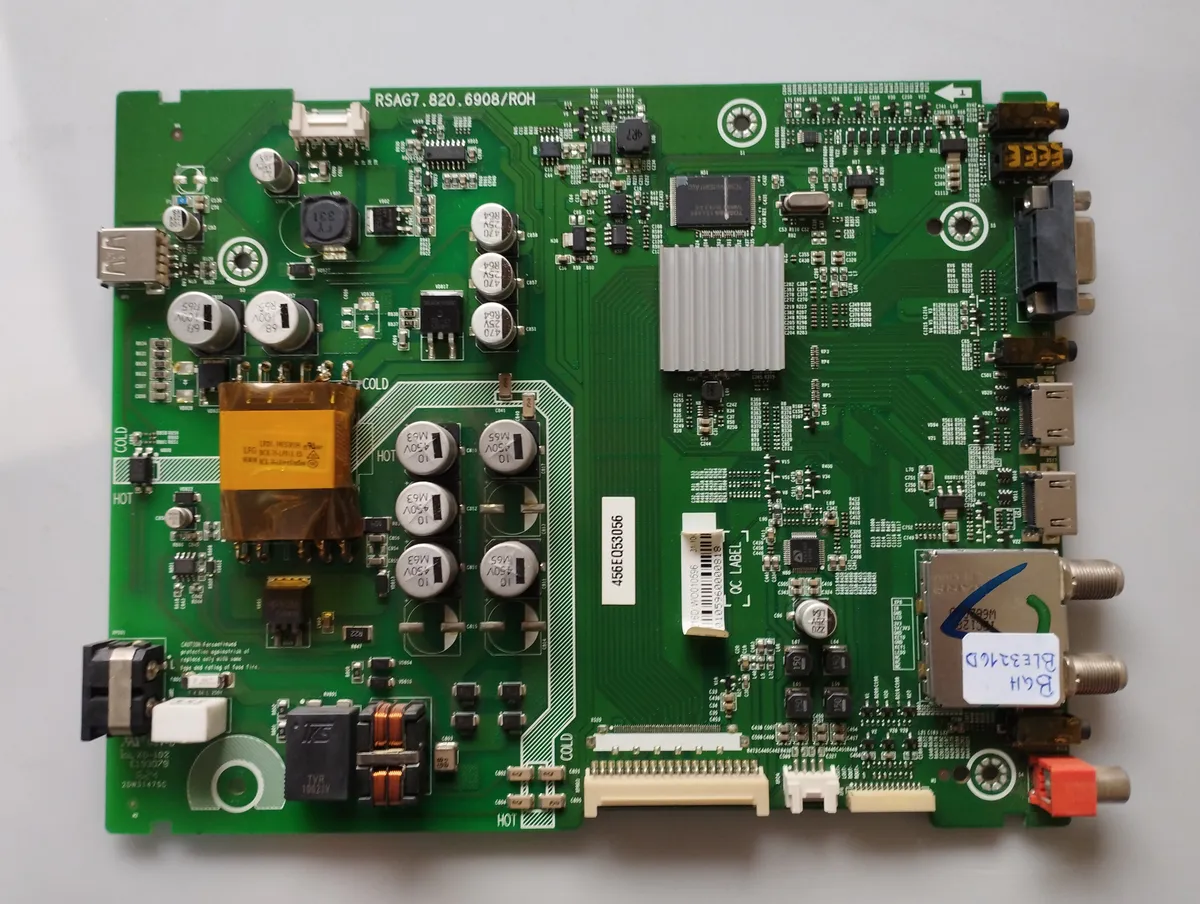

BGH BLE3216D
Descargas BGH BLE3216D: firmware por USB, diagramas/servicio y datos de memoria (PDF/ZIP)
-
Firmware — Actualización por USB BGH BLE3216D (Chasis MSD6306 / RSAG7.820.6908) -
Firmware — Instalación forzada por USB BGH BLE3216D (RSAG7.820.6908)
-
Firmware — Actualización por USB RSAG7.820.6908 (HD / FHD)
-
Firmware — Instalación forzada por USB RSAG7.820.6908 (HD / FHD)
-
Diagrama — RSAG7.820.6908
-
Diagrama — BLE-HLE4016DF Main-Fuente
-
Manual Service — TELEFUNKEN TKLE3216D (BGH BLE3216D)
-
Datos de Memoria / DUMP — RSAG7.820.6908 (NAND · 40" FHD)
Info detallada
Documentación técnica
Firmware por USB — BGH BLE3216D / RSAG7.820.6908 (Actualización y Forzado)
BGH BLE3216D — Actualización de Firmware por USB
Instrucciones de instalación con pendrive
- Descargar el firmware en formato .zip.
- Descomprimir el archivo y obtener USBUpgrade.bin.
- Copiar USBUpgrade.bin a un pendrive (sin otro archivo .bin).
- Insertar el pendrive en el puerto USB0 del TV.
- Ingresar al Menú Service: MENU → Sonido → Balance (en 0, sin OK) → secuencia 1 9 6 9 → aparece “M” → presionar MENU.
- En el menú de fábrica, ir a Options → Actualizar firmware y confirmar (cursor derecho). El TV reinicia al finalizar.
- Luego del reinicio, volver a entrar al Menú Service con la misma secuencia.
- Realizar Reset General: Init → Unprotected Clear → OK (reinicio automático).
Este procedimiento aplica a BGH BLE3216D (chasis MSD6306) con la plataforma RSAG7.820.6908. Si el TV no permite ingresar al menú, usar el método forzado.
-
USBUpgrade_HD_G0705.zip (Descargas: No especificadas)
Descargas solo para miembros
BGH BLE3216D — Instalación Forzada de Firmware
Instrucciones de instalación forzada con pendrive
- Descargar el firmware en .zip.
- Descomprimir y confirmar que quede USBUpgrade.bin.
- Copiar USBUpgrade.bin al pendrive y evitar otros .bin.
- Insertar el pendrive en USB0.
- Si no hay acceso al menú, desenchufar el TV y esperar ~10 segundos.
- Enchufar el equipo manteniendo presionada la tecla MENU del TV.
- Encender con el control remoto y sostener MENU hasta que arranque la instalación.
El modo forzado es útil cuando el software no inicia o no deja entrar a opciones de actualización. Evitar cortes de energía durante el proceso.
-
USBUpgrade_HD_G0705.zip (Descargas: No especificadas)
Descargas solo para miembros
RSAG7.820.6908 — Actualización de Firmware por USB (HD / FHD)
Guía de actualización por USB (pendrive)
- Elegir el firmware según el equipo: USBUpgrade_HD_G0705.zip o USBUpgrade_FHD_G0623.zip.
- Extraer el contenido hasta obtener USBUpgrade.bin.
- Copiar USBUpgrade.bin al pendrive y dejarlo como único archivo .bin.
- Conectar el pendrive al puerto USB0.
- Ingresar al Menú Service usando la ruta Sonido → Balance (en 0) y la secuencia 1 9 6 9, luego MENU.
- Ejecutar la carga desde Options → Actualizar firmware y confirmar con cursor derecho (reinicio al finalizar).
- Para “Reset General”, volver a entrar a Menú Service y aplicar Init → Unprotected Clear → OK.
En RSAG7.820.6908, el reset posterior puede ayudar a normalizar parámetros tras la carga. Si el TV no permite ingresar al menú, usar instalación forzada.
-
USBUpgrade_HD_G0705.zip (76.79 MiB · Descargado 187 veces)
Descargas solo para miembros
-
USBUpgrade_FHD_G0623.zip (76.78 MiB · Descargado 179 veces)
Descargas solo para miembros
RSAG7.820.6908 — Instalación Forzada de Firmware (HD / FHD)
Instalación forzada por USB (pendrive)
- Descargar el firmware correspondiente: USBUpgrade_HD_G0705.zip o USBUpgrade_FHD_G0623.zip.
- Descomprimir hasta obtener USBUpgrade.bin.
- Copiar USBUpgrade.bin al pendrive (sin otros .bin) e insertarlo en USB0.
- Si no hay acceso al menú: desenchufar el TV, esperar ~10 segundos y volver a enchufar.
- Mantener presionada la tecla MENU del TV y encender con el control remoto hasta que comience la carga.
El método forzado se usa cuando el sistema no permite iniciar actualización por menú. Verificar compatibilidad (HD/FHD) antes de aplicar.
-
USBUpgrade_HD_G0705.zip (76.79 MiB · Descargado 187 veces)
Descargas solo para miembros
-
USBUpgrade_FHD_G0623.zip (76.78 MiB · Descargado 179 veces)
Descargas solo para miembros
Archivos de memoria — RSAG7.820.6908
Descarga disponible para regrabación de memoria (NAND). El acceso puede estar limitado a miembros.
BLE-HLE4016DF_NAND.zip
DESCARGA SOLO PARA MIEMBROS
Instrucciones técnicas — RSAG7.820.6908 (NAND)
Nota:
En BGH BLE3216D, un dump se usa como “imagen de rescate” porque trae los datos que la placa necesita para iniciar:
arranque/boot, configuración básica y partes del sistema. Sirve para recuperar TVs con logo fijo, reinicios o pantalla negra por corrupción de firmware,
escribiendo directo al chip sin depender del menú o USB.
Menú Service / Modo Fábrica — BGH BLE3216D (MSD6306 / RSAG7.820.6908)
Advertencia: modificar valores sin conocer su función puede dejar el TV inoperable. Registrar valores originales antes de cambiar.
Nota: La misma secuencia se reporta para la placa RSAG7.820.6908.
Reset / Restaurar a valores de fábrica — BGH BLE3216D
Un reset restaura parámetros y borra configuraciones del usuario. Luego del reinicio, se debe repetir la configuración inicial.
Nota: Si el equipo reinicia y vuelve a “configuración inicial”, el reset se ejecutó correctamente.
Modificar marca / Logo — BGH BLE3216D
Este ajuste suele usarse tras cambio de mainboard, reinstalación de firmware o reemplazo de datos de memoria.
Nota: Si el logo correcto no aparece, puede depender del firmware/configuración cargada.
Backlight: Enciende y se apaga al instante — RSAG7.820.6908 (retroiluminación)
Caso reportado: el TV enciende y se apaga inmediatamente. Se asoció la falla a la retroiluminación y al circuito de detección de corriente.
Nota: Aporte comunitario: al corregir la falla de backlight/medición, el equipo volvió a funcionar.
Aporte: Reemplazo de componente — NCP1271 / OZ531T
Se reportó como aporte que NCP1271 funciona como reemplazo directo de N801 OZ531T.
Nota: Verificar pinout y condiciones de trabajo antes de reemplazar componentes en fuente/driver.
