BGH BLE4010D

Descargas BGH BLE4010D: diagramas, manuales y documentación técnica para diagnóstico (PDF)

Marca: BGH Modelo: BLE4010D MainBoard: RSAG7.820.2056 PowerBoard: RSAG7.820.2194 Chasis: MSD209GL
BGH BLE4010D
Descarga disponible a miembros con suscripción activa.
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Diagramas y manuales técnicos
  • Diagrama — RSAG7.820.2056 (MainBoard / MSD209GL)
  • Diagrama — RSAG7.820.2194 (PowerBoard)
  • Manual de usuario — BGH BLE4010D
  • Manual Service / Diagrama — BGH BLE4010D
Información técnica
Información técnica BGH BLE4010D
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
BGH
BLE4010D
Modelo
BLE4010D
Chasis
MSD209GL
Matriz
HISENSE
Control remoto
ER-31952N
Placas y conectividad

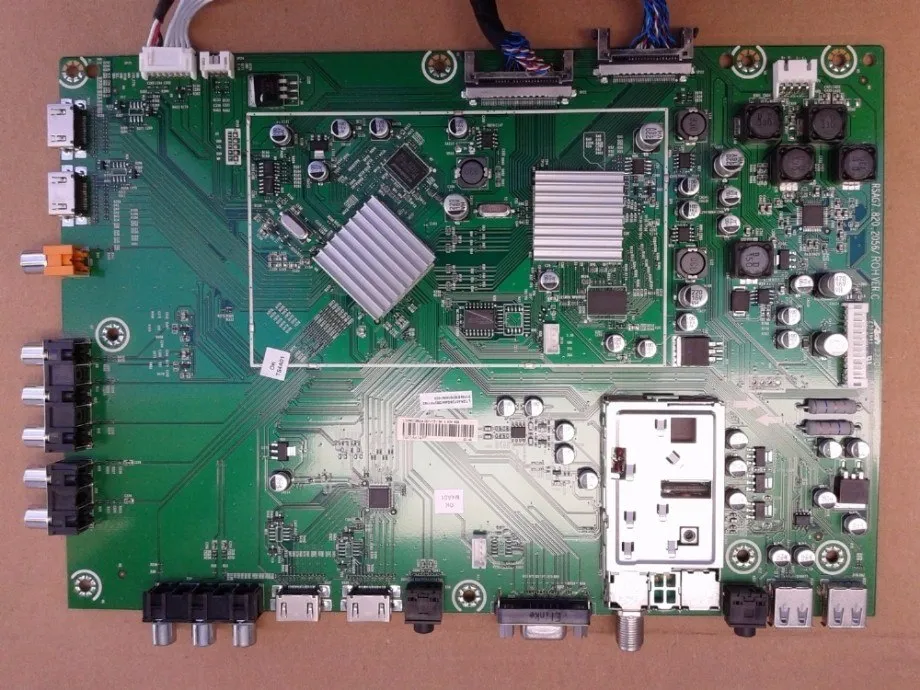

MainBoard
RSAG7.820.2056 (MainChip: MSTAR MSD209GL)
PowerBoard
RSAG7.820.2194 (N901: STR-A6059H · N831: NCP1396ADR2G · N811: NCP33262)
Panel Display
SAMSUNG LTA400HF16 · 1920×1080 FHD · 120Hz · LVDS (4 ch, 10-bit)

Documentación técnica

Manual de usuario — BGH BLE4010D
PENDIENTE
Descargas: No especificadas Descarga VIP
Manual Service / Diagrama — BGH BLE4010D
Manual_Service_BLE4010D
3.42 MiB Descargado 0 veces Descarga VIP
Diagrama — RSAG7.820.2056
RSAG7.820.2056
382.39 KiB Descargado 208 veces Descarga VIP
Diagrama — RSAG7.820.2194
RSAG7.820.2194
60.4 KiB Descargado 507 veces Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.
Soporte y aportes — BGH BLE4010D
Menú Service (0532 / 1969) • Mediciones RSAG7.820.2194 • Diagnóstico PFC/NCP1396 • Forzar encendido (V905) • Aportes N901
Service Mediciones Diagnóstico Aportes

Menú Service / Modo Fábrica — BGH BLE4010D

Advertencia: acceder y modificar parámetros sin experiencia puede dejar el TV inoperable. Realizar cambios solo con respaldo.

Encender el TV.
Presionar MENU y entrar en SOUND → BALANCE.
Verificar Balance = 0.
Ingresar la secuencia 0 5 3 2. Si no abre, probar 1 9 6 9.
Cuando aparezca la “M”, presionar MENU para abrir Factory/Service OSD Menus.
Para salir, presionar power off.

Nota: Si vas a tocar valores, anotar primero los parámetros originales.

Mediciones eléctricas de referencia — RSAG7.820.2194

COLD GROUND: VD838: 24.4V · VD839: 24.4V · VD840: 11.9V · VD841: 18.7V · VD905: 5.00V (5.01V Stby)

HOT GROUND: VD811: 385V (279V Stby) · VD831: 198V · VD903: 16.3V (19.1V Stby) · C822: 385V (279V Stby) · C824: 385V (279V Stby)

Nota: Valores útiles para comparar arranque, standby y comportamiento del PFC.

Diagnóstico: faltan 12V/18V/24V — RSAG7.820.2194

Se describió la fuente por etapas (Entrada → Standby → PFC → Potencia) y se listaron verificaciones cuando la etapa de potencia intenta y corta.

Etapas: Entrada (filtros/puente/capacitores) → Standby (N901, 5VS) → PFC (N811: NCP33262) → Potencia (N831: NCP1396, 24V/18V/12V).
Forzar encendido: en esta variante se mencionó hacer un puente Colector–Emisor de V905 (MMBT2222A).
Si la potencia arranca y corta, revisar NCP1396 y su alimentación (Pin12 y Pin16); verificar R842 22Ω y R843 22Ω.
Protección: se nombró VZ831 (zener 18V) como referencia de resguardo.
Para que NCP1396 habilite, se indicó que el Pin5 debe ver condición PFC (>1V). Revisar R831/R832/R833/R834 y tensión en Pin5 (relacionado a los ~400V de PFC).
Revisar MOSFETs de potencia V831/V832 y diodos de salida (posibles cortos en rectificadores).
Chequeo de sensado: se mencionó N834 y resistencias R865, R866, R868, R869 (sensa 24V/12V).

Nota: El diagnóstico se apoya en comparar tensiones PFC y VCC del controlador antes de reemplazar componentes.

Aportes: N901 y fallas de arranque — RSAG7.820.2194

Se reportaron consultas sobre el integrado de standby y síntomas de encendido intermitente en equipos con esta fuente.

Identificación aportada: N901 = STR-A6059H (encapsulado DIP de 7 pines).
Caso comentado: quedan solo 5V standby y una orden de encendido baja (~2.7V), sin 12/18/24; luego de desenchufar y volver a conectar, a veces arranca normal.
Aporte alternativo mencionado: alimentar el 5V de standby desde una fuente externa como prueba (ej. cargador), según experiencia compartida.

Nota: Aportes comunitarios. Validar mediciones y aislamiento antes de aplicar pruebas externas.
