BGH BLE4015D

Descargas BGH BLE4015D: firmware USB, diagrama PDF, manuales y datos de memoria (NAND/EEPROM)

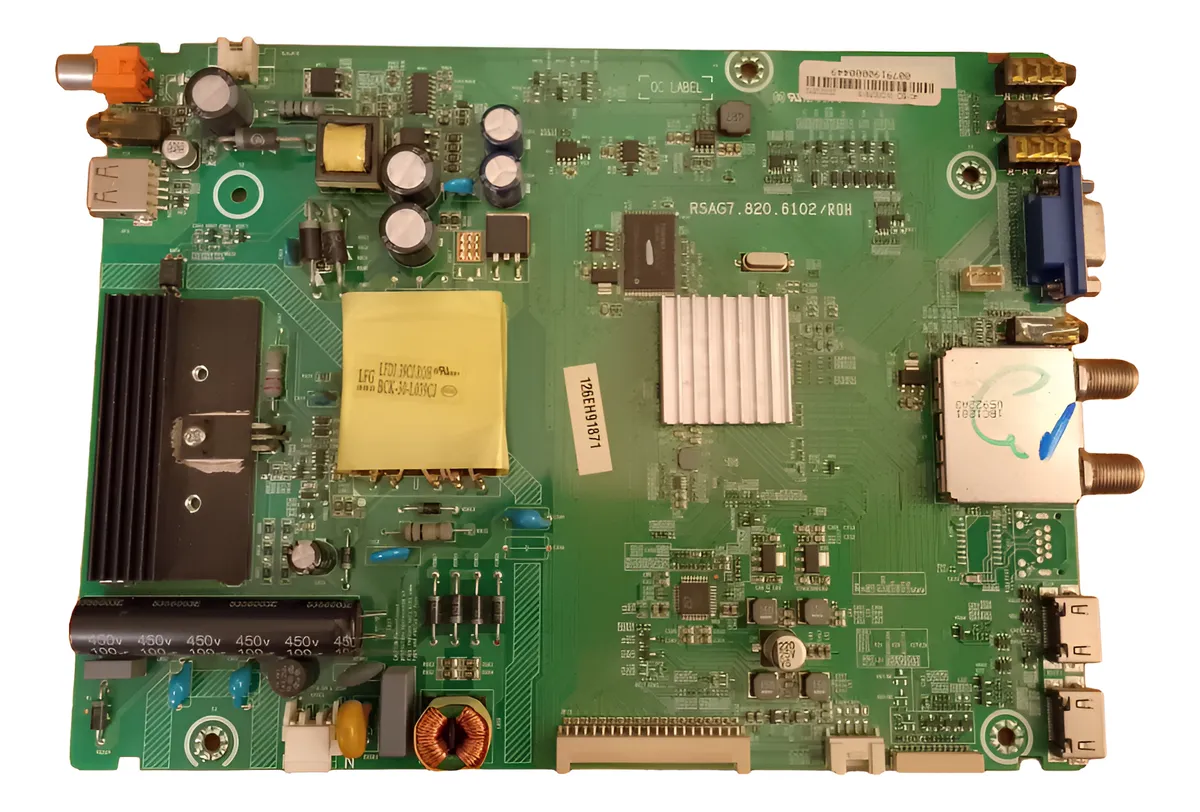

Marca: BGH Modelo: BLE4015D Placa: RSAG7.820.6102 Chasis: MSD6308
BGH BLE4015D
Descarga disponible a miembros con suscripción activa.
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Firmware, diagramas, manuales y memorias
  • Firmware — Actualización por USB BGH BLE4015D (MSD6308 / RSAG7.820.6102)
  • Firmware — Instalación forzada por USB BGH BLE4015D (MSD6308 / RSAG7.820.6102)
  • Firmware — Actualización por USB RSAG7.820.6102: MSD6308 32HD F0203
  • Firmware — Actualización por USB RSAG7.820.6102: MSD6308 40FHD F0331
  • Firmware — Instalación forzada por USB RSAG7.820.6102: MSD6308 32HD F0203
  • Firmware — Instalación forzada por USB RSAG7.820.6102: MSD6308 40FHD F0331
  • Diagrama — RSAG7.820.6102 (MainBoard + PowerBoard / MSD6308)
  • Manual de usuario — BGH BLE4015D
  • Manual Service / Diagrama — BGH BLE4015D
  • Datos de Memoria / DUMP — BGH BLE4015D (N50 EEPROM K24C32)
  • Datos de Memoria / DUMP — BGH BLE4015D (N51 NAND TC58NVG1S3HTA00)
  • Datos de Memoria NAND — BGH BLE4015D (aporte: backup RT809H)
  • Datos de Memoria / DUMP — RSAG7.820.6102 (N50 EEPROM K24C32)
  • Datos de Memoria / DUMP — RSAG7.820.6102 (N51 NAND TC58NVG1S3HTA00) 32HD
  • Datos de Memoria / DUMP — RSAG7.820.6102 (N51 NAND TC58NVG1S3HTA00) 40FHD
Información técnica
Información técnica BGH BLE4015D
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
BGH
BLE4015D
Modelo
BLE4015D
Chasis
MSD6308
Matriz
HISENSE
Control remoto
ER-33912B
Modelo compatible
HISENSE HLE4015DF
Placas y conectividad
MainBoard + PowerBoard
RSAG7.820.6102 (MainChip: MSTAR MSD6308)
Panel Display
HISENSE HD396DF-E01 (INNOLUX V400HJ6-PE1) · 1920(RGB)×1080 FHD · 60Hz · LVDS (2 ch, 8-bit) · 12.0V/0.77A

Documentación técnica

Manual de usuario — BGH BLE4015D
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Manual Service / Diagrama — BGH BLE4015D
Manual_Service_BLE4015D
289.25 KiB Descargado 245 veces Descarga VIP
Diagrama — RSAG7.820.6102
RSAG7.820.6102
353.44 KiB Descargado 1005 veces Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — MSD6308 / BGH BLE4015D (RSAG7.820.6102) (Actualización + Forzado)

Actualización por USB

BGH BLE4015D — Actualización de firmware por USB

Método por menú de usuario (Actualizar firmware USB)
Instrucciones

Instrucciones de instalación con pendrive

  • Descomprimir el ZIP y obtener el archivo USBUpgrade.bin.
  • Copiar USBUpgrade.bin al pendrive y asegurarse de no tener otros .bin en el USB.
  • Conectar el pendrive en el puerto USB0 del TV.
  • Ingresar a: MENU → CONFIGURACION → ACTUALIZAR FIRMWARE (USB) → OK.
  • Confirmar “SI” y esperar el final de la instalación.

Usar este método cuando el TV permite acceder al menú normal de actualización.

  • MSD6308_6102_40FHD_F0331.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Forzado por USB

BGH BLE4015D — Instalación forzada de firmware por USB

Método para equipos sin acceso al menú
Instrucciones

Guía de instalación forzada (paráfrasis)

  • Preparar el USB: descomprimir el firmware y copiar USBUpgrade.bin (sin otros .bin).
  • Conectar el pendrive en USB0.
  • Desenchufar el TV, esperar 10 segundos y volver a enchufar.
  • Mantener presionada la tecla MENU del TV y encender con el control remoto hasta que inicie la instalación.

Este método se usa cuando el equipo queda bloqueado y no permite navegar el menú.

  • MSD6308_6102_40FHD_F0331.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Actualización por USB

RSAG7.820.6102 — Actualización de firmware por USB (MSD6308)

USBUpgrade.bin + actualización desde menú (Configurar)
Instrucciones

Pasos de actualización

  • Descomprimir el firmware y dejar listo el archivo USBUpgrade.bin.
  • Copiar el BIN al pendrive (sin otros .bin) y conectarlo al USB0.
  • Ingresar a MENU → CONFIGURACION → ACTUALIZAR FIRMWARE (USB) y confirmar la instalación.
  • MSD6308_6102_32HD_F0203.zip (74.06 MiB) (Descargado 532 veces)
    Descarga disponible a miembros con suscripción activa
  • MSD6308_6102_40FHD_F0331.zip (74.06 MiB) (Descargado 335 veces)
    Descarga disponible a miembros con suscripción activa
Forzado por USB

RSAG7.820.6102 — Instalación forzada de firmware (USB)

Tecla MENU del TV + arranque forzado
Instrucciones

Instrucciones de instalación forzada

  • Preparar pendrive con USBUpgrade.bin y conectarlo al USB0.
  • Si el menú no responde: desenchufar, esperar 10s, enchufar y mantener presionada la tecla MENU del TV.
  • Encender con el control remoto y sostener MENU hasta que empiece la instalación.
  • MSD6308_6102_32HD_F0203.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MSD6308_6102_40FHD_F0331.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / DUMP — BGH BLE4015D
EEPROM + NAND (referencia: FW V0000.01.01A.F0331 / Panel HD396DF-E01).
DUMP NAND EEPROM BLE4015D

Archivos de memoria — BLE4015D

Descarga disponible a miembros con suscripción activa para EEPROM/NAND del equipo.

ARCHIVOS DISPONIBLES
HLE3215D_N50_K24C32.zip
Descargas: No especificadas
Descarga disponible a miembros con suscripción activa
40FHD_N51_TC58NVG1S3HTA00.zip
Descargas: No especificadas
Descarga disponible a miembros con suscripción activa

Datos y ajuste de logo — BLE4015D

PROCEDIMIENTO
Datos asociados: N50 K24C32 (EEPROM) y N51 TC58NVG1S3HTA00 (NAND).
Referencia informada: FW V0000.01.01A.F0331 y panel HISENSE HD396DF-E01.
Si hay que corregir logo: ingresar a menú service (Balance en 0 + 1969 → “M” → MENU).
Ruta indicada: Factory Option → OK → Logo Option → (LOGO). Salir con power off.
NOTA TÉCNICA

DATOS: En BGH BLE4015D, un dump es una copia del contenido del chip de memoria y sirve para reprogramar esa memoria cuando el televisor queda “brickeado” por software. Si la falla es hardware, primero se repara hardware.

Dump memoria
Datos de Memoria NAND — BGH BLE4015D (aporte RT809H)
Backup aportado para caso de reinicio continuo (lecturas distintas).
DUMP NAND RT809H BLE4015D

Archivos de memoria — BLE4015D (aporte)

Archivo aportado como backup. Descarga disponible a miembros con suscripción activa.

ARCHIVOS DISPONIBLES
BGH BLE4015D.rar
Tamaño: 75.62 MiB
Descargado 35 veces
Descarga disponible a miembros con suscripción activa

Procedimiento reportado — reinicio continuo

PROCEDIMIENTO
Caso informado: TV con reinicio continuo; se consiguió una memoria “funcional” y se leyó con programador RT809H.
Resultado: el programador arrojó dos lecturas diferentes; se hicieron backups de ambas.
Se mencionó que una lectura pesaba ~262M y la otra ~272M (aprox.).
Nota del aporte: “funcionó el LCD, era la memoria”.
NOTA TÉCNICA

DATOS: En BGH BLE4015D, el dump se usa como “imagen de rescate” porque trae lo que la placa necesita para iniciar. Sirve para recuperar equipos con logo fijo o reinicios grabando directo al chip.

Dump memoria
Datos de Memoria / DUMP — RSAG7.820.6102 (BGH BLE4015D)
NAND y EEPROM para chasis MSD6308 (archivos 32HD y 40FHD).
DUMP NAND EEPROM 6102

Archivos de memoria — RSAG7.820.6102

Descarga disponible a miembros con suscripción activa para NAND/EEPROM de esta placa.

ARCHIVOS DISPONIBLES
HLE3215D_N50_K24C32.zip
Tamaño: 779 Bytes
Descargado 251 veces
Descarga disponible a miembros con suscripción activa
32HD_N51_TC58NVG1S3HTA00.zip
Tamaño: 76.96 MiB
Descargado 151 veces
Descarga disponible a miembros con suscripción activa
40FHD_N51_TC58NVG1S3HTA00.zip
Tamaño: 76.99 MiB
Descargado 128 veces
Descarga disponible a miembros con suscripción activa

Instrucciones de regrabación — RSAG7.820.6102

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron puntos/pines de conexión o pasos de lectura/escritura para estos dumps).
NOTA TÉCNICA

DATOS: En BGH BLE4015D, el dump sirve cuando el sistema está tan dañado que no puede leer un firmware por USB. Se escribe con programador directamente en la memoria para recuperar el arranque.

Soporte y aportes — BGH BLE4015D
Menú Service • Reset • Cambio de logo • No enciende/reinicio • Backlight (R935) • Aportes de memoria (RT809H)
Service Reset Logo No enciende Backlight Aporte memoria

Menú Service / Modo Fábrica — BGH BLE4015D

Advertencia: cambios en Service sin respaldo pueden provocar fallas permanentes. Registrar valores antes de modificar.

Encender el televisor.
Presionar MENU y entrar a SONIDO → BALANCE.
Confirmar BALANCE = 0 y quedarse sobre Balance (sin OK).
Ingresar 1 9 6 9 hasta ver la “M”.
Presionar MENU para abrir el MENU de SERVICE.
Salir apagando con Power off.

Nota: Se usa para reset, actualización y selección de logo/marca.

Reset / Restaurar a valores de fábrica — BLE4015D

Por menú de usuario:

Ingresar a MENU.
Ir a Configuración → Restaurar parámetros de fábrica y aceptar.
Luego del reinicio, completar la configuración inicial.

Por menú service:

Ingresar a Service con Balance (0) + 1969.
Ejecutar Init → Unprotected Clear → OK (reinicia).

Nota: Útil después de actualizar firmware o cambiar datos de memoria.

Informe: No enciende / se reinicia / se tilda — BLE4015D

Síntomas reportados: no enciende o no responde, se congela, enciende y se apaga, a veces sin LED de standby, logo y reinicio infinito.

Reemplazar el regulador N17 por AMS1117-3.3 (3.3V).
Retirar R30 y realizar un puente en R28.
Reemplazar el regulador N36 por AMS1117-1.5 (1.5V).
Hacer un puente en R60.

Nota: Se recomendó usar reguladores fijos (no ajustables) para esta reparación.

Backlight: bajar corriente — BLE4015D / RSAG7.820.6102

Procedimiento indicado para disminuir corriente del backlight.

Reemplazar la resistencia R935 de 1Ω por una resistencia de 2Ω / 2W.

Nota: La reducción de corriente baja el brillo; evaluar cada caso para dejar un nivel aceptable.

Aporte: reinicio continuo y backup de memoria — BLE4015D

Se compartió un caso de BLE4015D con reinicio constante donde la falla terminó siendo la memoria.

Se leyó la memoria con programador RT809H y se obtuvieron dos lecturas diferentes.
Se hicieron backups de ambas; se mencionó que una pesaba ~262M y la otra ~272M (aprox.).
Conclusión del aporte: el equipo volvió a funcionar al tratar la memoria (“era la memoria”).

Nota: Recomendación práctica: antes de grabar, realizar respaldo del contenido original si es posible.
