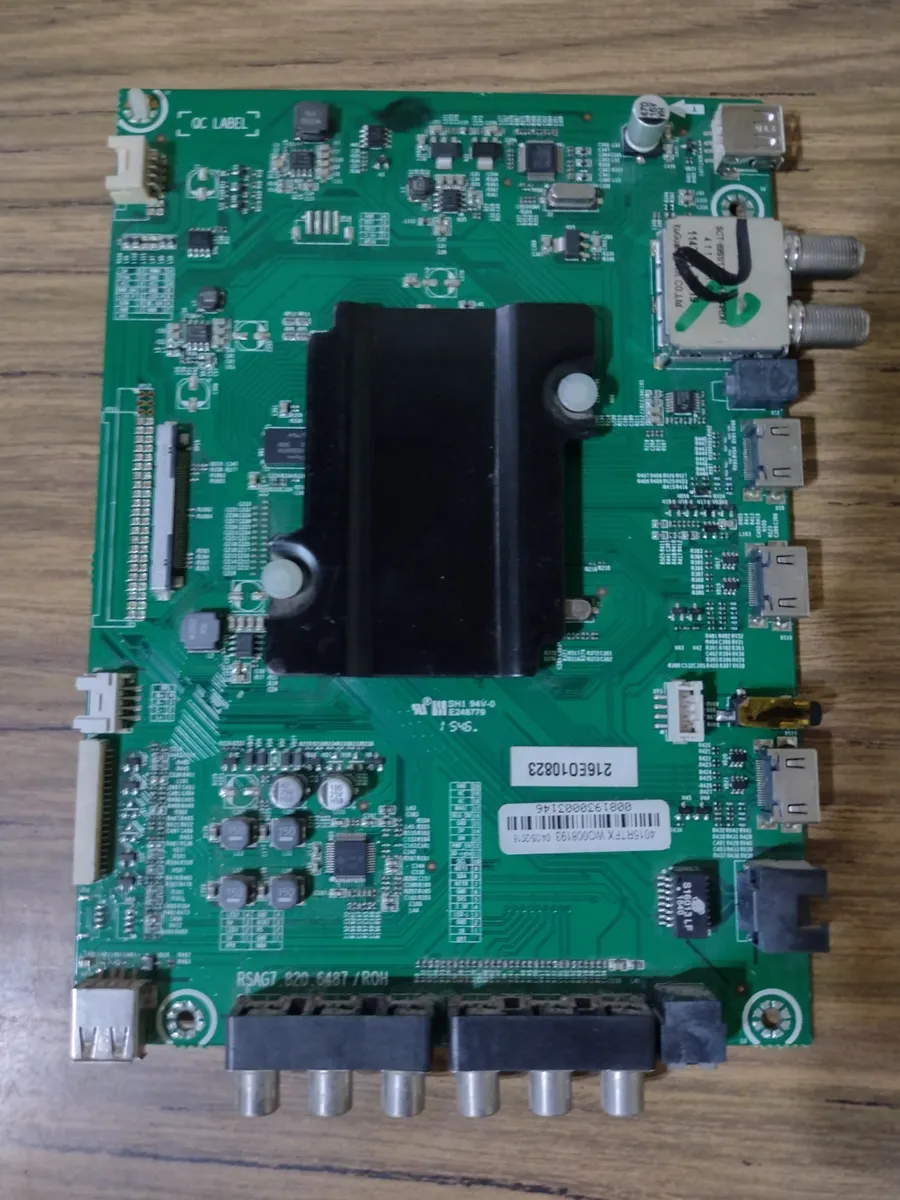

BGH BLE4015RTFX

Advertencia: cambiar valores internos sin criterio técnico puede dejar el televisor inoperable.

Encender el TV.

Abrir MENU (engranaje) y seleccionar TODO.

Entrar a SONIDO → Configuración avanzada de Audio.

Posicionarse en Balance (sin presionar OK).

Ingresar la secuencia 1 9 6 9 y verificar que aparezca la “M” en pantalla.

Presionar MENU para abrir el MENU de SERVICE.

Para salir, usar power off.

Nota: Antes de modificar parámetros, anotar los valores originales.

Precaución: acceso de fábrica. Un cambio incorrecto puede generar fallas de imagen, audio o arranque.

Con el TV encendido, ingresar a MENU y abrir TODO.

Ir a SONIDO → Configuración avanzada y ubicarse en Balance sin confirmar.

Teclear 1 9 6 9 y confirmar la “M” en la esquina superior izquierda.

Presionar MENU para mostrar el menú SERVICE.

Salir apagando con power off.

Nota: Usar para diagnóstico y ajustes puntuales con respaldo.

Por menú de usuario:

MENU (engranaje) → TODO → SISTEMA.

Seleccionar Restaurar a los valores de fábrica y aceptar.

Tras reiniciar, completar el asistente de configuración inicial.

Por menú SERVICE:

Entrar a SERVICE con el método de Balance + 1 9 6 9.

Ir a Factory y ejecutar Clean Chip.

Cuando reinicie, apagar para salir del modo service, encender y configurar de nuevo.

Nota: Recomendado después de actualización de firmware o cambios de logo.

Ruta por menú de usuario: MENU → TODO → SISTEMA → Restaurar a valores de fábrica → Aceptar → reinicio → configuración inicial.

Ruta por menú SERVICE: ingresar a SERVICE (Balance + 1969) → Factory → Clean Chip → reinicio → apagar para salir de modo service.

Nota: Útil para limpiar parámetros luego de cambios internos o fallas de software.

Ruta reportada: entrar a SERVICE (Balance + 1969) → Factory → Options → Logo, seleccionar con izquierda/derecha, apagar/encender y verificar.

Nota: Si el logo correcto no aparece, usar una opción genérica disponible.

HOT GROUND: C808=C810: 292V (298V Stby) · VD825: 15.2V (14.6V Stby)

COLD GROUND: VD817: 127V (139V Stby) · VD819: 15.5V (15.8V Stby) · VD815: 12.1V (12.1V Stby) · VD802: 12.1V (12.1V Stby)

VD826: -86.4V · VD705: 247V

Backlight: LED 1P: 247V · LED 1N: 80.5V a 87.8V · LED 2P: 80.5V a 87.8V · LED 2N: -86.4V a -72.1V

Nota: Valores orientativos para comparación (funcionamiento normal y stand-by).

En esta fuente se menciona control por N803 (NCP1396 / MAP3201 / SELC2010M). La corriente del backlight se ajusta mediante la resistencia de sensado.

Identificar resistencias del circuito: R738 = 18Ω y R739 = NC.

Para reducir corriente, reemplazar R738 (18Ω) por 27Ω / 3W.

Verificar resultado: disminuye la corriente de LEDs y la temperatura, con posible baja de brillo.

Control final: uniformidad de imagen y estabilidad del backlight en funcionamiento prolongado.

Nota: Ajuste orientativo: evaluar en cada caso el equilibrio entre brillo, consumo y confiabilidad.

Caso reportado: el TV queda con el mensaje “software updating” y reinicia en bucle; se intentó cargar firmware por pendrive sin éxito.

Aporte de experiencia: para poder leer la memoria con RT809H se indicó retirar componentes en la zona de conexión, hacer puentes específicos y seleccionar el modo ISP de la eMMC.

Retirar resistencias y la bobina necesarias en la zona de conexión (según el punto de ISP usado) y cablear como estaba indicado en el procedimiento base.

Realizar un puente del cristal del micro a masa (según el caso aportado) para lograr lectura.

Alimentar con 12V en los puntos donde iría C1 (mencionado como referencia cercana al conector de fuente, según el caso).

En el software del RT809H, seleccionar manualmente la eMMC como H26M31001HPR_ISP.

Se reportó eMMC trabajando a 3.3V en ese procedimiento.

Nota: Aporte comunitario. Verificar compatibilidad y condiciones de medición antes de aplicar en otra placa.
