BGH BLE4211D

Descargas BGH BLE4211D: diagramas, manual service y datos de memoria (PDF/ZIP)

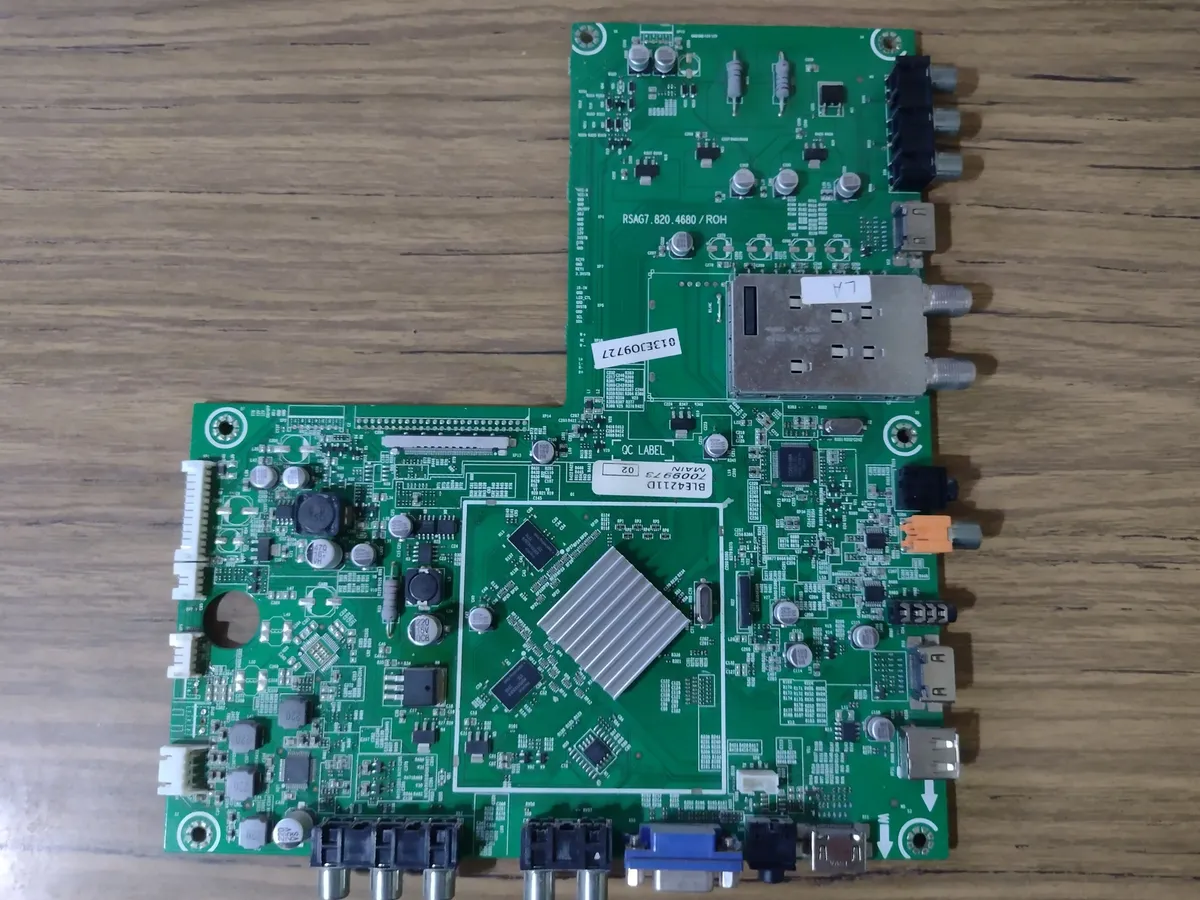

Marca: BGH Modelo: BLE4211D Chasis: MSD309PX MainBoard: RSAG7.820.4680 PowerBoard: RSAG7.820.4489
BGH BLE4211D
Descarga disponible a miembros con suscripcion activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Documentación y archivos técnicos
  • Diagrama — MainBoard RSAG7.820.4680 (Chasis MSD309PX)
  • Manual Service — RSAG7.820.4680
  • Datos de memoria (DUMP) — FLASH MX25L3205 (Panel LG LC420EUN-SDV1)
Información técnica
Información técnica BGH BLE4211D
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
BGH
BLE4211D
Modelo
BLE4211D
Chasis
MSD309PX
Matriz
HISENSE
Control remoto
ER-22640
Placas y panel
MainBoard
RSAG7.820.4680
PowerBoard
RSAG7.820.4489
Panel Display
LGD LC420EUN-SDV1

Documentación técnica

Diagrama — RSAG7.820.4680
RSAG7.820.4680
5.1 MiB Descargado 1705 veces Descarga VIP
Manual Service — RSAG7.820.4680
Manual_Service_4680
1.04 MiB Descargado 3011 veces Descarga VIP
Datos de Memoria (DUMP) — FLASH MX25L3205 (N11)
BLE4211D_N11_MX25L3205
2.91 MiB Descargado 111 veces Descarga VIP
Nota: modificar parámetros de service sin conocimiento puede dejar el equipo inoperable. Registrar valores antes de cambiar opciones.

Firmware por USB — BGH BLE4211D (MSD309PX)

Firmware por USB

BGH BLE4211D — Firmware

Sin Info: por el momento (no hay archivos listados en la publicación provista)

Si el equipo presenta reinicios, bloqueo o fallas de arranque, revisar primero tensiones y estabilidad de la fuente/backlight.

Dump memoria
Datos de Memoria / DUMP — BGH BLE4211D
Dump de memoria FLASH para reprogramación cuando el sistema no inicia o queda inestable.
DUMP FLASH MX25L3205 BLE4211D

Archivos de memoria — BGH BLE4211D

Descarga disponible para miembros con suscripcion activa. Archivo útil para recuperación y regrabación con programador.

ARCHIVOS DISPONIBLES
Dump FLASH — BLE4211D (N11 · MX25L3205)
Archivo: BLE4211D_N11_MX25L3205.zip
Panel: LGD LC420EUN-SDV1 · Firmware reportado: V00.01.00A.B1215
Tamaño: 2.91 MiB
Descargado 111 veces
DESCARGA SOLO PARA MIEMBROS

Instrucciones de reprogramación — BGH BLE4211D

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura/escritura para este DUMP).
NOTA TÉCNICA

Dato: En BGH BLE4211D, un dump es un volcado del contenido de la memoria (por ejemplo FLASH/SPI). Sirve para regrabar el chip con programador cuando el software interno queda corrupto, hay reinicios, bloqueo en arranque o el TV no puede actualizarse por métodos normales.

Soporte y aportes — BGH BLE4211D
Menú Service • Backlight se apaga (PFC) • Diagnóstico main sin respuesta
Service Backlight Main

Menú Service / Modo Fábrica — BLE4211D / RSAG7.820.4680

Advertencia: cambiar valores del menú de fábrica sin entender su función puede causar fallas permanentes. Anotar valores originales antes de tocar opciones.

Encender el TV y abrir MENU.
Ir a SONIDO → Balance y dejar Balance = 0.
Pararse sobre “Balance” sin presionar OK.
Ingresar 1 9 6 9 con el teclado numérico.
Aparece la letra “M” en pantalla.
Presionar MENU para abrir el menú SERVICE.
Para salir, apagar con Power off.

Backlight se apaga solo — RSAG7.820.4489 (PFC)

Se reporta una falla típica de apagado intermitente del backlight vinculada a regulación incorrecta del PFC en la fuente RSAG7.820.4489.

Recomendación: revisar el informe técnico específico de RSAG7.820.4489 (mediciones, causa y corrección en el circuito de sensado del PFC) para resolver cortes intermitentes.

Main sin respuesta con fuente OK — notas de diagnóstico

Comentarios de usuarios: en algunos chasis similares, si los 5V de stand-by oscilan o caen por debajo de 4.5V, puede estar afectada la main (aunque la fuente parezca “arrancar” al forzarla).

Verificar estabilidad real de 5V STBY bajo carga (no solo en vacío).
Si la fuente entrega tensiones al forzar encendido pero la main no responde, revisar reguladores locales y líneas de enable/reset en main.
Si hay menú “raros” (letras por números) se sospecha tema de datos/firmware; sin archivos publicados, evaluar reprogramación con dump compatible.

Nota: Si se reemplaza main por otra compatible, puede ser necesario ajustar logo/branding desde el menú service.
