BGH BLE4610D

Advertencia: modificar valores del menú de servicio sin conocer su función puede provocar fallas permanentes. Entrar solo con criterio técnico.

Encender el televisor y presionar MENU.

Entrar en SOUND → BALANCE y dejar Balance = 0.

Ingresar la secuencia 0 5 3 2. Si no abre, intentar 1 9 6 9.

Cuando aparezca una “M” en la esquina superior, volver a pulsar MENU para ver Factory/Service OSD Menus.

Para salir, presionar power off.

Nota: Si el código 0532 no funciona, la alternativa reportada es 1969 sobre Balance en 0.

Precaución: el menú de fábrica permite cambiar parámetros internos. No ajustar “a ciegas” porque el TV puede quedar inoperable.

Con el equipo encendido, abrir MENU.

Ir a SOUND y ubicarse en BALANCE con valor 0.

Escribir 0 5 3 2; si no entra, probar el código alternativo 1 9 6 9.

Al ver la “M” en pantalla, presionar MENU para desplegar Factory/Service OSD Menus.

Cerrar el modo service con power off.

Nota: Método reportado para la familia MSD209GL con placa RSAG7.820.2056.

Tensiones de referencia (COLD GROUND y HOT GROUND), incluyendo valores en standby cuando fueron informados.

COLD: VD838: 24.4V

COLD: VD839: 24.4V

COLD: VD840: 11.9V

COLD: VD841: 18.7V

COLD: VD905: 5.00V (5.01V en standby)

HOT: VD811: 385V (279V en standby)

HOT: VD831: 198V

HOT: VD903: 16.3V (19.1V en standby)

HOT: C822: 385V (279V en standby)

HOT: C824: 385V (279V en standby)

Nota: Estas tensiones son valores reportados como referencia para diagnóstico de standby y arranque.

Se describe la fuente en 4 etapas y un método de forzado de encendido para pruebas.

Etapa 1: Entrada (filtros, puente de diodos y capacitores).

Etapa 2: Standby (N901, línea 5VS).

Etapa 3: PFC (N811: NCP33262) — eleva C822/C824 de ~300V a ~400V.

Etapa 4: Potencia (24V/18V/12V, N831: NCP1396).

Forzar encendido: realizar un puente entre Colector–Emisor de V905 (MMBT2222A).

Si la fuente intenta y corta, revisar NCP1396 (alimentación por Pin12 y Pin16) y resistencias R842 = 22Ω, R843 = 22Ω.

Como protección se menciona VZ831 (Zener 18V). El arranque depende de la condición del PFC.

El Pin5 del NCP1396 detecta la tensión del PFC: se indica que debe haber > 1V para que encienda (revisar R831–R834 y tensión en Pin5).

Revisar MOSFETs V831/V832, diodos de salida, y el sensado N834 (más resistencias asociadas: R865, R866, R868, R869).

Nota: Diagnóstico orientado a casos donde solo hay 5V standby y faltan 12/18/24V.

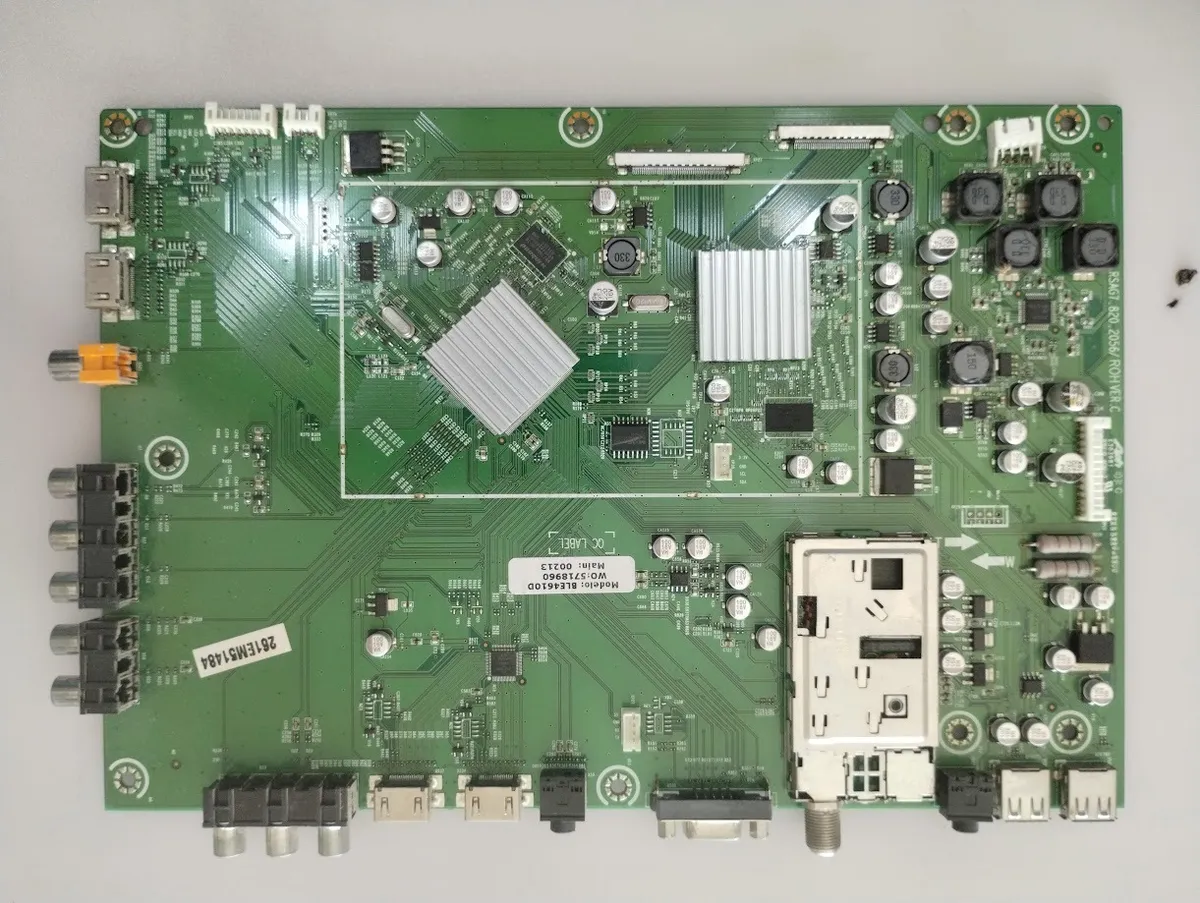

Listado de referencias informado en la placa:

N1: LM7805
N2: AMS1117-1.8V
N3: AMS1117-3.3V
N4: AP1084-3.3
N5: CE9435
N6: MP1482
N7: HYB18TC1G160C2F-2.5
N8A: MSD209
N9: 24C64
N10: 24C04
N13: PS331
N15: AMS1117-3.3V
N16: AMS1117-2.5V
N17: AMS1117-1.2V
N25: R2A15108FP
N26: MP1482
N27: MP1482
N29: AMS1117-1.8
N30: MX32L512
N31: EDE5116AJBG-8E
N32: MST6M20S 216P
N33: MP2380
N35: 25P32
N36: MX25L6405D
N37: 25P32
N38: MX25L6405D

Nota: Este listado sirve como referencia rápida para identificación de componentes en bancada.

Caso (salidas faltantes): se reporta una fuente sin 12V/18V/24V, con solo 5V standby. En el punto donde se esperan ~20V se observa ~17V. Al forzar standby, el PFC sube a ~410V; el NCP1396 intenta arrancar y corta. Se menciona reemplazo de integrado, PC817 y resistencias sin resolver.

Caso (standby intermitente): se describe un TV JVC LT-40DR750 que enciende bien, pero si se apaga y se vuelve a encender sin desconectarlo de 220V queda en standby (luz roja) y a veces azul sin encender. Se mide 5V standby y ~2.7V de orden de encendido, faltando 12V/18V/24V. Al desconectar y reconectar a veces vuelve a iniciar luego de esperar.

Identificación N901: se consulta por N901 carbonizado. Se aporta que N901 = STR-A6059H (DIP 7 pines). Como alternativa de prueba se sugiere alimentar el secundario de 5V standby con una fuente externa (por ejemplo un cargador en desuso).

Nota: Los aportes reflejan casos reales; el diagnóstico final depende de mediciones y estado de componentes en cada reparación.
