BGH BLE4712D

Advertencia: el menú de servicio permite cambiar parámetros internos. Entrar solo con conocimiento técnico.

Encender el televisor y presionar MENU.

Ir a SONIDO → BALANCE y confirmar que quede en 0.

Pararse sobre Balance (sin presionar OK) e ingresar 1 9 6 9.

Cuando aparezca la letra “M”, pulsar nuevamente MENU para abrir el MENU de SERVICE.

Para salir, presionar Power off.

Nota: Si vas a modificar algún parámetro, registrar primero el valor original.

Precaución: el acceso a Factory/Service puede dejar el equipo inoperable si se cambian valores sin referencia.

Con el TV encendido, abrir MENU.

Entrar a Sonido y ubicar Balance en 0.

Sin confirmar (sin OK) sobre Balance, escribir 1969.

Al mostrarse la M en pantalla, presionar MENU para ingresar al Service.

Salir con Power off.

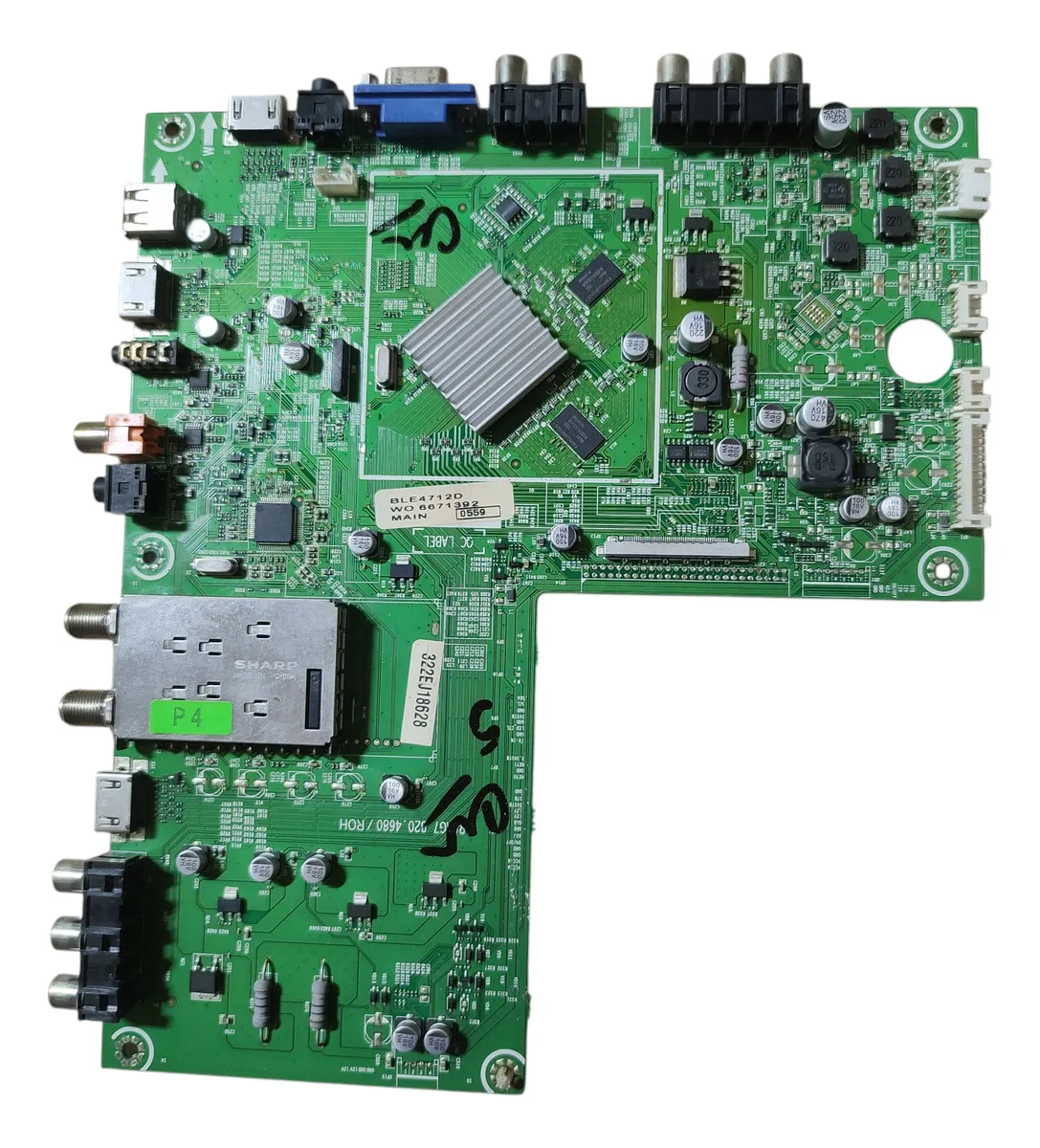

Nota: Método reportado para la familia MSD309PX con main RSAG7.820.4680.

Síntoma: apagado intermitente del backlight o de la fuente (a veces tras horas o días), con parpadeos previos en algunos casos. La causa probable se asocia a tensión PFC por debajo de la nominal debido a desvalorización del divisor resistivo de sensado.

Con la fuente en marcha y backlight encendido, medir PFC en C822/C824.

Valores guía: 392–400V DC en Power ON y ~295V DC en Stand-by (no confundir).

Si C822/C824 quedan por debajo de 390V, puede funcionar igual, pero suele aparecer: apagado de pantalla, parpadeos o falla intermitente.

El PFC lo controla N811 (NCP1608B). Para PFC ≈ 395V, en VFB (Pin 1) se indica referencia 2.5V.

Revisar el divisor de sensado: R823, R824, R825, R826 y R830. Valores reportados: R823=1MΩ, R824=1MΩ, R825=1MΩ, R826=20kΩ, R830=680kΩ.

Es común que R823/R824/R825 se desvaloricen: se recomienda reemplazar todo el conjunto del divisor para estabilizar el PFC.

Si aun cambiando resistencias el PFC sigue <390V, se menciona como prueba retirar R830 (680kΩ) y verificar que el PFC no supere 400V.

Si la falla persiste, revisar C818 (SMD) en paralelo con R830; una fuga puede alterar el sensado. Se puede retirar C818 y comprobar si el PFC se normaliza.

Advertencia reportada: no medir tensiones directamente sobre el divisor con el equipo encendido; la referencia práctica es medir PFC en C822 (o C824).

Nota: Si el PFC cae, el sistema puede entrar en protección y apagar el backlight de forma intermitente.

Valores de referencia informados para diagnóstico (COLD GROUND y HOT GROUND, con datos de standby).

COLD: VD840 = 11.9V

COLD: VD841 = 19.7V

COLD: VD838 = 24.7V

COLD: VD839 = 24.7V

COLD: VD905 = 5.01V

HOT: C822 = 396V (300V Stby)

HOT: C824 = 396V (300V Stby)

HOT: VD903 = 18.8V (20.8V Stby)

HOT: VD904 = 103V (140V Stby) · VD811 = 396V (300V Stby)

Nota: Para medir en HOT GROUND, usar como referencia el negativo del capacitor correspondiente (ej.: C822).

Método de prueba para encender backlight sin la main conectada (uso de diagnóstico).

Ubicar el transistor V905 en la fuente.

Llevar momentáneamente a GND el colector de V905 (puente/cable temporal) para habilitar backlight.

Referencia: el colector de V905 está conectado al opto-acoplador N904, útil como punto de guía en placa.

Aplicación: comprobar driver/backlight y evaluar tiras LED sin depender de la main.

Nota: Prueba momentánea: no dejar el puente permanente.

Se reportó un caso donde a la main le llega la tensión de encendido, pero el TV no responde. Al puentear 5V, la fuente arranca y entrega tensiones, pero la main sigue sin reaccionar.

También se comentó una situación similar: fuente “OK” y main sin respuesta. Se sugiere que, si la fuente oscila y los 5V bajan por debajo de ~4.5V, el origen puede estar en la main.

Otra consulta plantea compatibilidad de mainboards: usar placas de otros equipos con misma pulgada/código y luego ajustar marca/logo desde menú service (planteado como posibilidad).

Se informó además un caso donde el menú muestra números en lugar de letras, interpretado como posible problema de firmware o configuración (sin solución publicada en el texto aportado).

Nota: Estos aportes reflejan casos reales; el diagnóstico final depende de mediciones y estado de cada placa.
