BGH BLE4815RTFX

Descargas BGH BLE4815RTFX: firmware USB, diagramas, dumps e instructivos técnicos (PDF/ZIP)

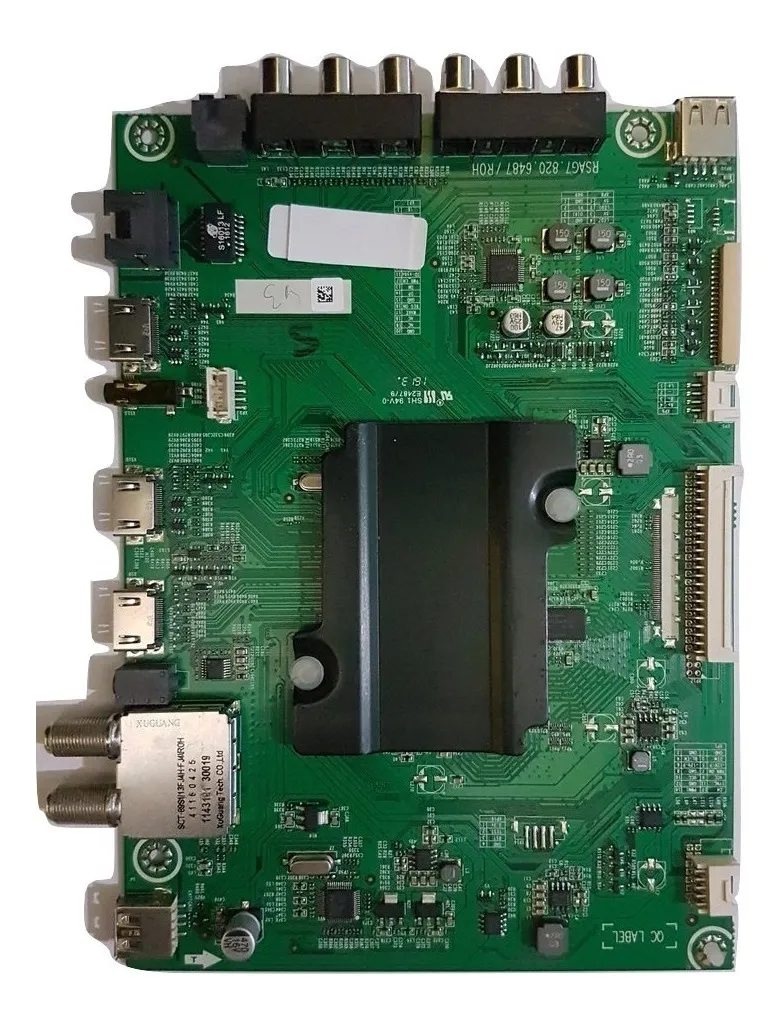

Marca: BGH Modelo: BLE4815RTFX MainBoard: RSAG7.820.6487 PowerBoard: RSAG7.820.5687 Chasis: MTK5655 Wifi: WU182-LO
BGH BLE4815RTFX
Descarga disponible a miembros con suscripcion activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, documentación y memorias
  • Firmware — Actualización por USB BGH BLE4815RTFX (MTK5655)
  • Firmware — Instalación forzada por USB BGH BLE4815RTFX (MTK5655)
  • Firmware — Actualización por USB RSAG7.820.6487 (MTK5655: 32K370 / 40K370 / 40K390 / 43K352 / 48K390 / 50K370)
  • Firmware — Instalación forzada por USB RSAG7.820.6487 (MTK5655: 32K370 / 40K370 / 40K390 / 43K352 / 48K390 / 50K370)
  • Diagrama — MainBoard RSAG7.820.6487
  • Lista de componentes — RSAG7.820.6487
  • Diagrama — PowerBoard RSAG7.820.5687 (HLL-4855WA)
  • Manual Service — RSAG7.820.6487
  • Manual Service — BGH BLE4815RTFX
  • Datos de Memoria / DUMP — BGH BLE4815RTFX (eMMC + EEPROM)
  • Datos de Memoria / DUMP — RSAG7.820.6487 (eMMC + EEPROM)
Información técnica
Información técnica BGH BLE4815RTFX
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
BGH
BLE4815RTFX
Modelo
BLE4815RTFX
Chasis
MTK5655
Matriz
HISENSE
Control remoto
EN2H27 / EN2H27B
Placas y conectividad
MainBoard
RSAG7.820.6487
PowerBoard
RSAG7.820.5687
Wifi
WU182-LO
Panel Display
HISENSE HE480HF-B31 / SAMSUNG LSC480HN05 (LSC480HN05-K01)

Documentación técnica

Diagrama — RSAG7.820.6487
RSAG7.820.6487
397.79 KiB Descargado 2124 veces Descarga VIP
Lista de componentes — RSAG7.820.6487
Part.Description.6487
194.33 KiB Descargado 179 veces Descarga VIP
Manual Service — RSAG7.820.6487
Manual_Service_6487
2.2 MiB Descargado 3163 veces Descarga VIP
Diagrama — RSAG7.820.5687
RSAG7.820.5687
58.91 KiB Descargado 990 veces Descarga VIP
Manual Service — BGH BLE4815RTFX
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — MTK5655 / BGH BLE4815RTFX (RSAG7.820.6487)

Actualización de firmware por USB

BGH BLE4815RTFX — Actualización de Firmware por USB

Instalación desde menú del sistema (archivo .pkg)
Instrucciones

Instrucciones de instalación con pendrive

  • Descargar el paquete de firmware en formato .zip.
  • Descomprimir: el contenido deja un archivo con extensión .pkg.
  • Copiar el .pkg al USB (pendrive vacío, sin archivos extra).
  • Conectar el pendrive a un puerto USB del TV.
  • Ir a MENU (engranaje) → TODO → SISTEMA → ACTUALIZAR desde USB, confirmar con Reiniciar.
  • Esperar a que finalice la carga sin cortar energía.
  • Luego realizar Reset / Restaurar a valores de fábrica desde TODO → SISTEMA y completar la configuración inicial.

Recomendación: durante la actualización no interrumpir la energía y usar un USB sin archivos extra.

  • MTK5655_48K390_J0727.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
Firmware forzado por USB

BGH BLE4815RTFX — Instalación Forzada de Firmware por USB

Arranque de actualización con upgrade_loader.pkg
Instrucciones

Guía de instalación forzada (pendrive)

  • Bajar el firmware .zip correspondiente.
  • Descomprimir hasta obtener upgrade_loader.pkg.
  • Copiar upgrade_loader.pkg al USB (sin otros archivos).
  • Apagar el TV desde el control remoto e insertar el pendrive.
  • Mantener presionado Power del control hasta que aparezca el mensaje Software updating.
  • Esperar a que termine y vuelva a la interfaz; luego retirar el USB.
  • Hacer Restaurar a valores de fábrica desde el menú de usuario (TODO → SISTEMA).

Si la falla es de hardware (LEDs, fuente, main con daños), el firmware no reemplaza el diagnóstico eléctrico.

  • MTK5655_48K390_J0727.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
Actualización de firmware por USB

RSAG7.820.6487 (MTK5655) — Actualización de Firmware por USB

Paquetes por tamaño / panel (32K370, 40K370, 40K390, 43K352, 48K390, 50K370)
Instrucciones

Pasos de actualización desde el sistema

  • Descargar el firmware .zip de la variante correspondiente.
  • Extraer el contenido hasta tener el archivo .pkg listo.
  • Copiar el .pkg al pendrive (preferible vacío).
  • Conectar el USB y entrar a MENU → TODO → SISTEMA → ACTUALIZAR desde USB.
  • Confirmar Reiniciar y dejar que finalice la actualización sin interrupciones.
  • Finalizado el proceso, hacer Reset / Restaurar a fábrica y repetir configuración inicial.

Si el archivo no coincide con el panel o variante, pueden aparecer fallas de imagen o menú; elegir el paquete correcto para la plataforma.

  • MTK5655_32K370_J0724.zip (352.94 MiB) (Descargado 1512 veces)
    Descarga disponible a miembros con suscripcion activa
  • MTK5655_40K370_J0927.zip (352.95 MiB) (Descargado 372 veces)
    Descarga disponible a miembros con suscripcion activa
  • MTK5655_40K390_J0720.zip (352.95 MiB) (Descargado 587 veces)
    Descarga disponible a miembros con suscripcion activa
  • MTK5655_43K352_J0724.zip (352.95 MiB) (Descargado 417 veces)
    Descarga disponible a miembros con suscripcion activa
  • MTK5655_48K390_J0727.zip (352.95 MiB) (Descargado 390 veces)
    Descarga disponible a miembros con suscripcion activa
  • MTK5655_50K370_J0720.zip (353.47 MiB) (Descargado 956 veces)
    Descarga disponible a miembros con suscripcion activa
Firmware forzado por USB

RSAG7.820.6487 (MTK5655) — Instalación Forzada de Firmware por USB

Método forzado con upgrade_loader.pkg
Instrucciones

Instrucciones (arranque forzado)

  • Descargar el paquete del modelo/variante y descomprimirlo.
  • Del ZIP se obtiene el archivo upgrade_loader.pkg.
  • Copiar upgrade_loader.pkg al pendrive (solo ese archivo).
  • Con el TV apagado desde control, insertar el USB en el equipo.
  • Mantener Power hasta que muestre “Software updating” y esperar el final del proceso.
  • Al terminar, retirar el pendrive y ejecutar Restaurar a valores de fábrica desde el menú del usuario.

La restauración a fábrica ayuda a evitar inconsistencias de configuración luego del flasheo.

  • MTK5655_32K370_J0724.zip (352.94 MiB) (Descargado 1512 veces)
    Descarga disponible a miembros con suscripcion activa
  • MTK5655_40K370_J0927.zip (352.95 MiB) (Descargado 372 veces)
    Descarga disponible a miembros con suscripcion activa
  • MTK5655_40K390_J0720.zip (352.95 MiB) (Descargado 587 veces)
    Descarga disponible a miembros con suscripcion activa
  • MTK5655_43K352_J0724.zip (352.95 MiB) (Descargado 417 veces)
    Descarga disponible a miembros con suscripcion activa
  • MTK5655_48K390_J0727.zip (352.95 MiB) (Descargado 390 veces)
    Descarga disponible a miembros con suscripcion activa
  • MTK5655_50K370_J0720.zip (353.47 MiB) (Descargado 956 veces)
    Descarga disponible a miembros con suscripcion activa
Dump memoria
Datos de Memoria / DUMP — BGH BLE4815RTFX (eMMC + EEPROM)
Archivos de memoria para reprogramación (N87 eMMC / N50 EEPROM) en plataforma MTK5655.
DUMP eMMC EEPROM MTK5655

Archivos de memoria — BGH BLE4815RTFX

Descarga disponible a miembros con suscripcion activa.

ARCHIVOS DISPONIBLES
MTK5655_48K390_EEPROM.zip
Descargas: No especificadas
Descarga disponible a miembros con suscripcion activa
MTK5655_48K390_EMMC.zip
Descargas: No especificadas
Descarga disponible a miembros con suscripcion activa

Instrucciones de conexión y lectura/escritura — BLE4815RTFX

PROCEDIMIENTO
Identificar memorias: IC N87 eMMC H26M31001HPR y IC N50 EEPROM 24C128.
Programador utilizado: RT809H (lectura y escritura sobre eMMC).
Conectar señales del programador: CLK, CDM, D0 y Vcc.
Para habilitar conexión, retirar R80, R81, R82 y L40; luego llevar VCC del programador al punto indicado.
Alimentar la placa con 12V externos (referencia: cátodo de DV817).
NOTA TÉCNICA

Nota: En BGH BLE4815RTFX, un memory dump es un archivo binario que contiene una copia del contenido de la memoria (SPI/eMMC/EEPROM). Sirve para regrabar con programador cuando el sistema está corrupto y el equipo no inicia por USB.

Dump memoria
Datos de Memoria / DUMP — RSAG7.820.6487 (eMMC + EEPROM)
Paquetes de memoria para plataforma MTK5655 (EEPROM + eMMC) con datos para varias variantes.
DUMP eMMC EEPROM RSAG7.820.6487

Archivos de memoria — RSAG7.820.6487

Descarga disponible a miembros con suscripcion activa.

ARCHIVOS DISPONIBLES
MTK5655_32K370_EEPROM.zip
Tamaño: 1.44 KiB
Descargado 99 veces
Descarga disponible a miembros con suscripcion activa
MTK5655_32K370_EMMC.zip
Tamaño: 346.9 MiB
Descargado 107 veces
Descarga disponible a miembros con suscripcion activa
MTK5655_40K390_EMMC.zip
Tamaño: 339.99 MiB
Descargado 76 veces
Descarga disponible a miembros con suscripcion activa
MTK5655_40K390_EEPROM.zip
Tamaño: 1.37 KiB
Descargado 65 veces
Descarga disponible a miembros con suscripcion activa
MTK5655_43K352_EEPROM.zip
Tamaño: 1.47 KiB
Descargado 51 veces
Descarga disponible a miembros con suscripcion activa
MTK5655_43K352_EMMC.zip
Tamaño: 339.5 MiB
Descargado 41 veces
Descarga disponible a miembros con suscripcion activa
MTK5655_48K390_EEPROM.zip
Tamaño: 1.51 KiB
Descargado 29 veces
Descarga disponible a miembros con suscripcion activa
MTK5655_48K390_EMMC.zip
Tamaño: 330.65 MiB
Descargado 34 veces
Descarga disponible a miembros con suscripcion activa
MTK5655_50K370_EEPROM.zip
Tamaño: 1.49 KiB
Descargado 87 veces
Descarga disponible a miembros con suscripcion activa
MTK5655_50K370_EMMC.zip
Tamaño: 344.15 MiB
Descargado 80 veces
Descarga disponible a miembros con suscripcion activa

Instrucciones de lectura/escritura (RT809H) — RSAG7.820.6487

PROCEDIMIENTO
Confirmar memorias: N87 eMMC H26M31001HPR y N50 EEPROM 24C128.
Usar RT809H y preparar líneas: CLK, CDM, D0 y Vcc.
Aislar la zona retirando R80/R81/R82 y L40; luego inyectar VCC desde el programador.
Alimentar la placa con 12V externos (punto de referencia: cátodo de DV817).
NOTA TÉCNICA

Nota: En RSAG7.820.6487, el dump se utiliza como “imagen de rescate” para recuperar arranque y configuración base cuando el TV queda en logo, reinicia o no inicia. Se escribe directo al chip con programador, sin depender del menú o USB.

Soporte y aportes — BGH BLE4815RTFX
Menú Service • Reset • Cambio de logo • Mediciones fuente • Bajar corriente a LEDs (LX27901ID)
Service Reset Logo Mediciones Backlight

Menú Service / Modo Fábrica — BLE4815RTFX (MTK5655)

Advertencia: el menú de servicio habilita ajustes internos. Usar solo con criterio técnico y registrando valores previos.

Encender el TV y abrir MENU (botón engranaje).
Seleccionar TODO y entrar en SONIDO → Configuración avanzada.
Pararse sobre Balance (sin presionar OK) e ingresar 1 9 6 9.
Al aparecer la M, presionar MENU para abrir el MENU de SERVICE.
Para salir, pulsar power off.

Nota: Si el equipo queda con modos de fábrica activos, apagar/encender y verificar estado antes de entregar al cliente.

Reset / Restaurar a valores de fábrica — BLE4815RTFX

Un reset borra datos y devuelve la configuración a estado inicial. Se indica un método por menú de usuario y otro por menú service.

Menú de usuario: MENU → TODO → SISTEMA → Restaurar a los valores de fábrica → Aceptar.
Tras reiniciar, completar el asistente de configuración inicial.
Menú service: ingresar a Service y seleccionar Factory → Clean Chip.
Cuando reinicie, apagar desde el control para salir del modo service, encender y configurar nuevamente.

Nota: Después de flasheos por USB, el reset ayuda a normalizar parámetros y perfiles de sistema.

Mediciones eléctricas de referencia — RSAG7.820.5687

Valores listados para comparación en diagnóstico (COLD y HOT GROUND), incluyendo PFC y salidas de backlight 48".

COLD: VD819 = 20.6V (21.8V Stby) · VD829 = 12.1V (12.1V Stby)
Backlight 48": L1+ = 205V · L1- = 0.39V · L2+ = 204V · L2- = 0.39V
Señales: PWM2 = 4.98V (0.00 Stby) · SW = 2.85V (0.00 Stby) · STB = 3.80V (0.00 Stby)
Salidas: 12V = 12.1V (12.1V Stby) · 16V = 20.6V (21.8V Stby)
HOT: C860 = 392V (289V Stby) · D812 = 392V (289V Stby) · VD825 = 21.5V

Nota: Para medir en zona HOT, usar como referencia la masa caliente correspondiente (negativo del capacitor de PFC).

Bajar corriente a LEDs / Backlight — RSAG7.820.5687 (LX27901ID)

En esta fuente, la corriente del backlight la regula el driver N901 (LX27901ID) mediante un lazo de sensado por resistencias. Ajustar esa red reduce estrés térmico en LEDs.

Localizar resistencias del circuito de sensado: R938, R939, R940, R941, R981, R982.
Según el informe: cinco son de 5.1Ω y una es de 22Ω.
Modificar para reducir corriente: retirar 2 resistencias de 5.1Ω y retirar 1 resistencia de 22Ω.
Con el cambio, aumenta la resistencia equivalente del sensado y el driver limita la corriente entregada a las cadenas de LEDs.
Verificar estabilidad del backlight y ajustar el equilibrio entre brillo y confiabilidad.

Nota: La reducción de corriente implica menos brillo. Evaluar en cada equipo para no afectar uniformidad de imagen.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
