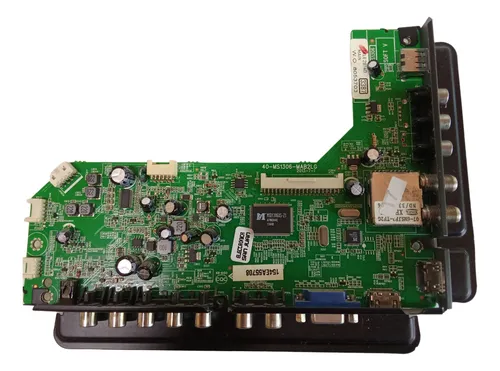

DAEWOO DWLED-24HD

En esta plataforma, un seteo incorrecto de panel puede causar imagen invertida o fuera de escala. El ajuste se realiza por Project ID desde el menú de service.

Entrar a Menu → Imagen y ubicarse sobre Contraste.

Presionar la secuencia 1 9 5 0 para abrir el menú de service.

Ir a Service Menu → Project ID y seleccionar la posición correspondiente (para este modelo: 007).

Confirmar con OK y apagar el televisor.

Si por error queda sin imagen, ingresar 062598 + MENU + xxx (xxx = ID, ej.: 34 o 034).

Nota: En resoluciones que no coinciden con el panel, el TV puede quedar sin imagen. Conviene anotar los IDs mostrados antes de cambiar.

Accesos por secuencia desde Imagen → Contraste. Usar solo con conocimiento técnico.

Menú Fábrica: en Contraste, ingresar 9 7 3 5.

Menú Diseño: en Contraste, ingresar 1 9 5 0.

Menú Servicio: en Contraste, ingresar 9 7 0 5.

Nota: Registrar parámetros antes de modificar. Un ajuste incorrecto puede generar fallas de imagen o bloqueo del sistema.

Síntoma reportado: el audio funciona un rato, luego queda en mute o directamente no hay audio en parlantes (en algunos casos sí hay audio por auriculares).

Procedimiento base (etapa MUTE)

Levantar el capacitor C602 = 1uF.

Si no recupera audio, reemplazar Q602 = BT3904 y Q601 = BT3906 (etapa de mute).

Aportes técnicos (casos reportados)

Caso: se quitó el capacitor y también se cambiaron BT3904/BT3906 sin éxito; el equipo entregaba audio por auriculares, pero sin control de volumen/mute.

Caso: se solucionó reemplazando el integrado de salida de audio TPA3113D2; se reportó como reparación completa.

Caso: se recuperó audio levantando Q602, pero aparecieron ruidos al encendido; se indicó volver a colocar Q602 y agregar 270Ω entre emisor y base para eliminar ruidos.

Dato: el circuito de mute también actúa automáticamente al arrancar, al cambiar de canal o al usar source; al anularlo pueden escucharse ruidos de conmutación.

Caso: se midió ripple en la línea asociada y se recomendó revisar C622; al reemplazar C622 se reportó solución del problema.

Dato de compatibilidad: el U601 puede venir como TPA3113D2 o RT9108NB; se mencionó que son intercambiables (reemplazo directo).

Caso: se halló R621 (10Ω) abierta y C630 en corto/fuga; se reportó recuperación de audio al corregir esos componentes (alimentación AVCC en pata 7 del IC).

Caso: se reemplazó D601 y C602 luego de cambiar el IC de audio; se informó audio estable tras el cambio.

Caso: se reportó que el TV puede funcionar sin el capacitor C602 (consulta y confirmación de que es viable).

Caso: se mencionó que C630 (1uF) resistivo/defectuoso abre la R621; se recomendó cambiar ambos y, si persiste ruido, revisar también C622 (y en un aporte también C601 y C607).

Caso: se detectó R621 recalentada/abierta; se indicó como causa frecuente en esta plataforma.

Caso: se reportó falla “sin parlantes pero con auriculares” y se consultó si era o no la etapa mute; quedó como caso sin cierre técnico en el texto provisto.

Caso: se reportó colocar un módulo amplificador externo (10W) alimentado a 12V tomando señal de la entrada del IC como solución práctica ante recurrencia de fallas en la sección de audio.

Nota: En esta familia de mainboard se reportaron múltiples causas en audio. Registrar mediciones y trabajar por etapas (mute, alimentación AVCC, capacitores y CI de salida).

Se reportó el caso de un transistor “volado” en la posición Q8000.

Aporte publicado: Q800 (Q8000) = PMV65XP (referencia sugerida).

Nota: Dato aportado como referencia de componente. Confirmar siempre con serigrafía/encapsulado antes de reemplazar.

Se reportó un caso donde dejó de funcionar el sintonizador asociado al módulo/fuente SHG1904A-101H / DLBB260.

Sin Info: por el momento (no se publicaron mediciones ni procedimiento de reparación para esta falla en el texto provisto).

Nota: Si se agrega el diagnóstico (tensiones, señales, IC involucrado), este apartado puede completarse con pasos n1–n9.
