DAEWOO DWLED-24HDG

Descargas DAEWOO DWLED-24HDG: firmware USB, PDF técnicos, manuales y dump de memoria

Marca: DAEWOO Modelo: DWLED-24HDG Placa: SHS2404A-101S DLBB370 Chasis: MS306DPA-LA
DAEWOO DWLED-24HDG
Descarga disponible a miembros con suscripcion activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, PDF técnicos, manuales y memorias
  • DAEWOO DWLED-24HDG - Actualización de Firmware / USB
  • Datasheet — CHIMEI INNOLUX V236BJ1-LE2
  • Manual Service / Diagrama — DAEWOO DWLED-24HDG
  • Manual de Usuario — DAEWOO DWLED-24HDG
  • DAEWOO DWLED-24HDG - Datos de Memoria / PinOut / DUMP
Información técnica
Información técnica DAEWOO DWLED-24HDG
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
DAEWOO
DWLED-24HDG
Modelo
DWLED-24HDG
Chasis
MS306DPA-LA
Matriz
TCL
Control remoto
RC200
Project ID
23
Placas y conectividad

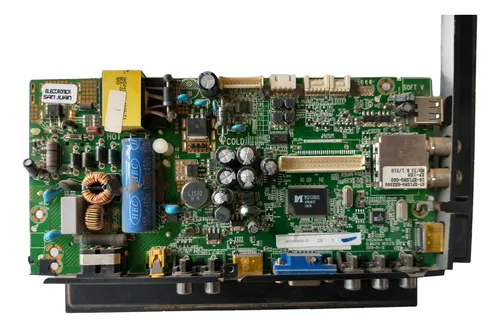

MainBoard + PowerBoard
SHS2404A-101S DLBB370
Panel Display
CHIMEI INNOLUX V236BJ1-LE2 · 1366×768 (HD) · 60Hz · LVDS (1 ch, 8-bit) LVDS-30P1C8B-170M
Backlight
WLED

Documentación técnica

Manual Service / Diagrama — DAEWOO DWLED-24HDG
Manual_Service_DWLED-24HDG
3 MiB Descargado 35 veces Descarga VIP
Manual de Usuario — DAEWOO DWLED-24HDG
PENDIENTE
Descargas: No especificadas Descarga VIP
Datasheet — CHIMEI INNOLUX V236BJ1-LE2
CHIMEI_INNOLUX_V236BJ1-LE2
586.66 KiB Descargado 203 veces Descarga VIP
Datos de Memoria / PinOut / DUMP — DAEWOO DWLED-24HDG (MX25L3205/6)
DWLED-24HDG_MX25L3205
2.82 MiB Descargado 38 veces Descarga VIP
Nota: modificar parámetros internos (Project ID / Service) sin respaldo puede dejar el TV sin imagen. Registrar valores antes de cambiar.

Firmware por USB — DAEWOO DWLED-24HDG (MS306DPA-LA)

Firmware por USB

DAEWOO DWLED-24HDG - Actualización de Firmware / USB

Paquete de firmware para carga mediante pendrive
Instrucciones

Instrucciones de instalación con pendrive

  • Sin Info: por el momento (no se publicaron pasos detallados de instalación para este firmware).

Si el equipo presenta imagen invertida o fuera de escala luego de reemplazar mainboard, revisar configuración de Project ID antes de repetir la carga de software.

  • DWLED-24HDG_Firmware.zip (2.82 MiB) (Descargado 20 veces)
    Descarga disponible a miembros con suscripcion activa
Dump memoria
DAEWOO DWLED-24HDG - Datos de Memoria / PinOut / DUMP
Dump de memoria FLASH para recuperación/regrabación cuando hay corrupción de software o fallas de arranque.
DUMP FLASH MX25L3205/6 DWLED-24HDG

Archivos de memoria — DAEWOO DWLED-24HDG

Descarga disponible a miembros con suscripcion activa para regrabación de memoria (FLASH).

ARCHIVOS DISPONIBLES
Dump FLASH — DWLED-24HDG (U9 MX25L3205/6)
Tamaño: 2.82 MiB
Descargado 38 veces
Descarga disponible a miembros con suscripcion activa

Instrucciones técnicas — DAEWOO DWLED-24HDG

PROCEDIMIENTO
Memoria reportada: FLASH U9 MX25L3205/6.
Panel asociado al dump: V236BJ1-LE2 Rev. C1.
NOTA TÉCNICA

DATOS: En DAEWOO DWLED-24HDG, el dump se usa como “imagen de rescate” porque trae los datos que la placa necesita para iniciar. Sirve para recuperar equipos con logo fijo, reinicios o pantalla negra por corrupción de firmware, regrabando directo el chip sin depender del menú o USB.

Soporte y aportes — DAEWOO DWLED-24HDG
Project ID • Menú Service (secuencias) • Falla de audio (sin audio)
Project ID Service Sin audio

Configuración Project ID (panel) — DAEWOO DWLED-24HDG

Las placas main pueden quedar “seteadas” con parámetros de otro panel: esto puede causar imagen invertida o fuera de escala. El ajuste se realiza mediante Project ID.

Entrar al menú de service: Menu → Imagen → ubicarse en “Contraste” y presionar la secuencia 1 9 5 0.
Ir a: Service Menu → Project ID y elegir el ID correspondiente al panel del modelo.
Confirmar con OK y apagar el equipo.
Si por error queda sin imagen, ingresar: 062598 + MENU + xxx (donde xxx es la ID; ejemplo 34 o 034).

Nota: Tener cuidado con el ID seleccionado: algunas resoluciones no coinciden y se puede perder imagen. Se recomienda anotar los IDs que aparecen en pantalla.

Menú Service / Modo Fábrica / Diseño — DAEWOO DWLED-24HDG

Acceso por secuencias desde el menú de imagen. Usar con criterio técnico: cambios incorrectos pueden dejar el TV inestable.

Menú Fábrica: entrar en Imagen, seleccionar Contraste y presionar 9 7 3 5.
Menú Diseño: en Imagen → Contraste, ingresar la secuencia 1 9 5 0.
Menú Servicio: desde Imagen → Contraste, presionar 9 7 0 5.

Nota: Antes de modificar valores, registrar parámetros originales para poder revertir cambios.

Informe técnico: Falla de audio / Sin audio — DWLED-24HDG

Falla reportada: el sonido se corta o directamente no hay audio.

Limpiar con alcohol isopropílico la zona: C143, C146, C156, C157.
Aplicar aire caliente para calentar/repasar soldaduras en esa misma zona (C143/C146/C156/C157).
Verificar luego todas las funciones del equipo.

Nota: Procedimiento orientado a técnicos: trabajar con control térmico y evitar recalentar componentes sensibles.
