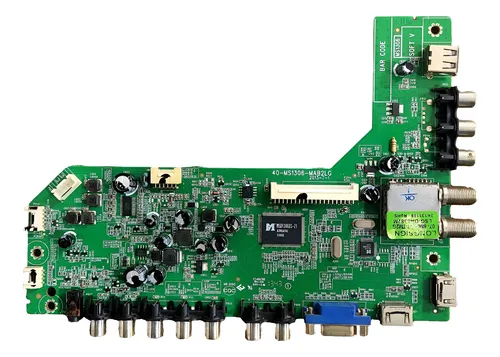

DAEWOO DWLED-39FHD

Atención: estos menús modifican parámetros de panel y configuración interna. Un cambio incorrecto puede dejar el equipo sin imagen.

En el control remoto, entrar en Imagen y dejar seleccionado Contraste.

Menú Fábrica: ingresar 9 7 3 5.

Menú Diseño: ingresar 1 9 5 0.

Menú Servicio: ingresar 9 7 0 5.

Nota: Antes de modificar opciones, registrar los valores originales para poder revertirlos si algo sale mal.

El Project ID define el perfil de panel/configuración usado por la main. Si se selecciona un ID incorrecto, puede quedar la imagen invertida o directamente desaparecer.

Ingresar al menú de service: Menú → Imagen, y sobre Contraste presionar 1 – 9 – 5 – 0.

Abrir Service Menu → Project ID y elegir la posición correspondiente.

Confirmar con OK y apagar el televisor.

Recuperación si queda sin imagen: ingresar 062598 + MENU + xxx (xxx = ID; ejemplo: 34 o 034).

Nota: Se sugiere anotar el ID actual antes de cambiarlo, sobre todo si el panel no coincide con la configuración previa.

Síntoma reportado en esta plataforma: el audio se corta, queda en mute luego de funcionar un tiempo o no hay audio.

Levantar (retirar) el capacitor C602 = 1uF.

Si el audio no vuelve, reemplazar transistores de MUTE: Q602 = BT3904 y Q601 = BT3906.

Nota: Se indicó que el equipo puede quedar funcionando sin C602 si no se consigue el repuesto.

A continuación se listan aportes y experiencias publicadas para la misma familia de placa/chasis, conservando el contenido técnico y con redacción distinta.

Caso: se retiró C602 y se cambiaron BT3904/BT3906, pero el audio seguía solo por auriculares y sin control de volumen/mute.

Caso: luego de buscar alternativas, se reemplazó el IC TPA3113D2 y el audio volvió “de una” (reporte de reparación exitosa).

Caso: se levantó Q602 junto con C602 y el equipo dejó de cortarse (audio estable).

Caso: al levantar Q602 volvió el sonido, pero aparecieron ruidos al encender. Se resolvió volviendo a montar Q602 y agregando 270Ω entre emisor y base.

Aporte: se explicó que el circuito MUTE se activa también en arranque/cambio de canal/source para evitar ruidos; al anularlo pueden escucharse esos ruidos.

Caso: retirando C602 aún quedaban ruidos al rato. Se midió ripple y se reemplazó C622, reportando que el problema se solucionó.

Consulta: equipo sin C602 de fábrica; se levantaron transistores del mute y no apareció audio. Se planteó si el IC podría ser el causante (se mencionó código alternativo en el chip).

Dato: el IC de audio U601 puede venir como TPA3113D2 o RT9108NB; se reportó equivalencia/reemplazo directo.

Caso: equipo sin C602, se cambió IC (RT9108NB) y C622 pero seguía sin audio; se solicitaron sugerencias/diagrama para continuar diagnóstico.

Aporte: se encontró R621 (10Ω) abierta y C630 en corto/resistivo; tras reemplazarlos, el audio regresó (varios reportes coinciden en este punto).

Caso: audio en auriculares pero no en parlantes (y sin control). Se debatió si el problema era MUTE o etapa posterior de salida.

Caso: al sacar solo C602 el TV quedó funcionando sin volver a mutear tras muchas horas de prueba; se consultó si se pierde alguna función al dejarlo sin ese capacitor.

Aporte: se mencionó reemplazo recurrente de C622 y R621 asociado a fallas de audio en esta main (incluyendo modelos compatibles de otras marcas).

Caso: se cambió TPA3113D2 y el audio volvió con ruido/intermitencia; se reportó mejora final tras reemplazar D601 y C602.

Aporte: en un equipo sin audio se encontró R621 abierta por fugas de C630; se agregó que la resistencia puede calentarse mucho junto con el IC, y se propuso módulo externo como solución definitiva.

Nota: Son experiencias reales de taller. Verificar consumo/temperatura en la etapa de audio y documentar cambios antes de entregar el equipo.
