¿Tu TV se quedó en el logo, reinicia o tiene falla de firmware?
Elegí una descarga individual para una TV puntual o una membresía técnica para talleres. Los datos de pago, alias y titular se muestran en la siguiente pantalla.
DAEWOO DWLED-55FHDS
Descargas DAEWOO DWLED-55FHDS: firmware USB, diagramas, manuales service y dump NAND (PDF/ZIP/RAR)
-
DAEWOO DWLED-55FHDS - Actualización de Firmware / USB -

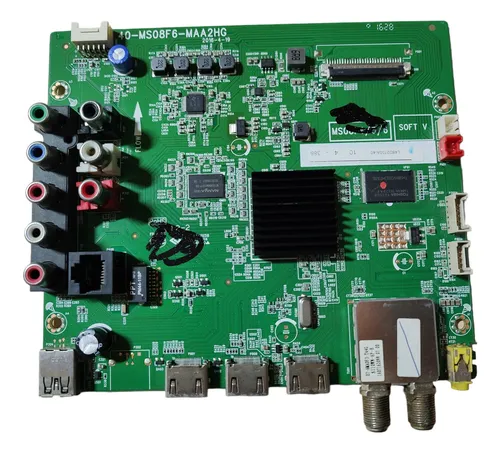

Diagrama — 40-MS08F6-MAA2HG (MainBoard MS08F6)
-
Diagrama — SHG5504B-101H / DLBB410 (PowerBoard)
-
Archivo de componentes / resistencias — SHG5504B-101H / DLBB410
-
Manual Service / Diagrama — DAEWOO DWLED-55FHDS
-
Manual Service — 48FHD MS08F6
-
Manual Service — 55FHD MS08F6
-
Manual Service — SHG5504B-101H / DLBB410
-
Datos de Memoria / DUMP — DAEWOO DWLED-55FHDS (NAND) -
Datos de Memoria / DUMP — MS08F6 (40-MS08F6-MAA2HG) (NAND)
Info detallada
Documentación técnica
Firmware por USB — MS08F6 / DAEWOO DWLED-55FHDS (V013)
DAEWOO DWLED-55FHDS — Actualización de Firmware por USB
Instrucciones de actualización con pendrive
- Descomprimir el firmware descargado y preparar el archivo de actualización.
- Formatear el pendrive en FAT32.
- Copiar MS08F6upgrade.bin al pendrive (sin archivos extra).
- Conectar el USB al televisor.
- Ingresar a Menú > Soporte > Actualización de Software > Por USB y confirmar.
- Esperar a que complete la carga y reinicie cuando finalice.
- Para cerrar el proceso: desenchufar 5 minutos y restaurar a fábrica en Menú > Sistema (clave 1234 o 0000).
Si el equipo no muestra imagen o está tildado y no deja ingresar al menú, usar el método alternativo de arranque por USB (CARD 02).
-
DWLED-55FHDS_V013.zip (143.62 MiB) (Descargado 99 veces)
Descargas solo para miembros
DWLED-55FHDS — Instalación por USB (sin imagen / tildado)
Procedimiento alternativo cuando no abre el menú
- Apagar el TV desconectando el cable de alimentación.
- Formatear el pendrive en FAT32 y dejarlo limpio.
- Copiar MS08F6upgrade.bin al USB (en FAT32).
- Con el TV aún apagado, conectar el pendrive al puerto USB.
- Mantener presionada la tecla de encendido del teclado del TV y conectar la alimentación AC.
- Sostener la tecla durante ~15 segundos hasta que aparezca la pantalla de carga (tipo FW_TCL).
- Cuando el USB comience a parpadear, el equipo está escribiendo el software.
- No desconectar el USB ni cortar energía durante la grabación.
- Al finalizar, el televisor reinicia automáticamente.
- Para finalizar: desenchufar 5 minutos y luego restaurar valores de fábrica en Menú > Sistema (clave 1234 o 0000).
Este método se usa cuando el TV está sin imagen o bloqueado y no permite ejecutar la actualización desde el menú.
-
DWLED-55FHDS_V013.zip (143.62 MiB) (Descargado 99 veces)
Descargas solo para miembros
Archivos de memoria — DAEWOO DWLED-55FHDS
descarga diponible a miembros con suscripcion activa
MS08F6_NAND_TH58NVG2S3HTA00.zip
DESCARGA SOLO PARA MIEMBROS
Instrucciones de regrabación — DAEWOO DWLED-55FHDS
Nota:
Datos:
En DAEWOO DWLED-55FHDS, un dump es literalmente un volcado de memoria: lo que estaba guardado dentro del chip se guarda en un archivo
(normalmente .bin). Sirve para restaurar la memoria si quedó corrupta por una actualización fallida, corte de luz o firmware incorrecto, permitiendo que el equipo vuelva a encender.
Archivos de memoria — MS08F6 (40-MS08F6-MAA2HG)
descarga diponible a miembros con suscripcion activa
MS08F6_NAND_TH58NVG2S3HTA00.zip
DESCARGA SOLO PARA MIEMBROS
Instrucciones de regrabación — MS08F6
Nota:
Datos:
En DAEWOO DWLED-55FHDS, el dump se usa porque es la forma más directa de recuperar software cuando el equipo no responde.
Sirve para reemplazar el contenido de la memoria sin necesidad de que el TV “arranque” primero, grabándolo con programador en la NAND.
Menú Service / Modo Fábrica — DWLED-55FHDS (MS08F6)
Advertencia: modificar parámetros del menú de servicio sin saber su función puede dejar el TV sin imagen. Si vas a tocar valores, anotar el estado original.
Nota: Acceder solo si estás capacitado para diagnóstico y reparación.
Configurar Project ID — DWLED-55FHDS (058)
El Project ID define parámetros del panel/modelo. Un ID incorrecto puede provocar imagen invertida o directamente sin imagen.
Nota: Recomendación práctica: anotar el ID que figura en pantalla antes de cambiarlo.
Backlight: bajar corriente a LEDs — DWLED-55FHDS (GB98ADN)
Análisis de Iset publicado: U201/U202 = GB98ADN. Se indicó que R238/R239 (12K) y R240/R241 (24K) determinan la corriente por el paralelo, con equivalente ~8K en cada rama.
Nota: Modificación tentativa: bajar corriente reduce brillo. Cada equipo debe ajustarse a un nivel aceptable para el cliente.
Backlight: bajar corriente — SHG5504B-101H / DLBB410
Para esta fuente se describió un esquema de Iset con U201/U202 = GB98ADN. Se indicó que los valores pueden cambiar según versión: R238/R239 = 12K o 30K y R240/R241 = 24K o 12K, con equivalente aproximado entre 8K y 8.5K por paralelo.
Nota: Verificar serigrafía y versión de placa antes de modificar (hay variantes de valores). Reducir corriente implica menos brillo.
Aporte: identificación de resistencias — SHG5504B / DLBB410
Se compartió un archivo RAR con información para identificar resistencias en la fuente SHG5504B-101H / DLBB410 (circuito “ciego”).
Nota: Este aporte acompaña el diagrama disponible para la fuente y sirve como apoyo en diagnóstico/reemplazo de componentes.
