DAEWOO DWLED-60UHD

Descargas DAEWOO DWLED-60UHD: firmware USB, diagramas, manuales y datos de memoria (PDF/ZIP/RAR)

Marca: DAEWOO Modelo: DWLED-60UHD Placa: 40-MS6488-MAD2HG Chasis: MS6488A / MS88A2
DAEWOO DWLED-60UHD
descarga diponible a miembros con suscripcion activa
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y memorias
  • DAEWOO DWLED-60UHD - Actualización de Firmware / USB
  • Firmware DAEWOO DWLED-60UHD: Instalación Forzada!!
  • Actualización de Firmware — MS6488A (40-MS6488-MAB2HG / 40-MS6488-MAD2HG)
  • Firmware — MS6488A (40-MS6488-MAB2HG / 40-MS6488-MAD2HG): Instalación Forzada!!
  • Diagrama — 40-MS6488-MAC2HG (MainBoard MS6488A / MS88A2)
  • Diagrama — SHG5504C-101H / DLBB419 (sin valores de componentes)
  • Diagrama alternativo — SHG5504C-101H / DLBB419 (archivo adjunto)
  • Diagrama con datos agregados — SHG5504C-101H / DLBB419 (archivo adjunto)
  • Manual de Usuario — DAEWOO DWLED-60UHD
  • Manual Service — DAEWOO DWLED-60UHD
  • Manual Service — 43UHD (MS88A2)
  • Manual Service — 55UHD (MS88A2)
  • Manual Service — 60UHD (MS88A2)
  • Datos de Memoria / DUMP — DAEWOO DWLED-60UHD (eMMC)
  • Datos de Memoria / DUMP — MS6488A (40-MS6488-MAB2HG / 40-MS6488-MAD2HG) (eMMC)
Información técnica
Información técnica DAEWOO DWLED-60UHD
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
DAEWOO
DWLED-60UHD
Modelo
DWLED-60UHD
Chasis
MS6488A / MS88A2
Matriz
TCL
Control remoto
RC311S
Project ID
85 (PO#101, PO#104) · 86 (PO#100, PO#105)
Placas y conectividad

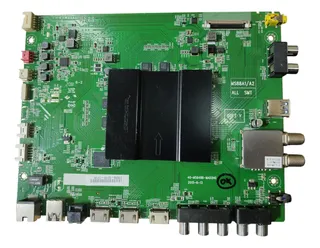

MainBoard
40-MS6488-MAD2HG
PowerBoard
SHG5504C-101H / DLBB419
Wifi
W2CM2510 (07-MT7603-MA0G)
Panel Display
TCL LVU600LGDE E7 V1 (LGD LC600EGY-SJM4 CELL)
T-CON
6870C-0652A

Documentación técnica

Manual de Usuario — DAEWOO DWLED-60UHD
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Manual Service — DAEWOO DWLED-60UHD
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Firmware — MS88ALA_V203 (DWLED-60UHD / MS6488A)
MS88ALA_V203
Descargas: No especificadas Descarga VIP
Diagrama — 40-MS6488-MAC2HG
40-MS6488-MAC2HG
1.7 MiB Descargado 1286 veces Descarga VIP
Manual Service — 43UHD (MS88A2)
Manual_Service_43UHD_MS88A2
3.13 MiB Descargado 660 veces Descarga VIP
Manual Service — 55UHD (MS88A2)
Manual_Service_55UHD_MS88A2
2.13 MiB Descargado 1211 veces Descarga VIP
Manual Service — 60UHD (MS88A2)
Manual_Service_60UHD_MS88A2
1.74 MiB Descargado 328 veces Descarga VIP
Diagrama — SHG5504C-101H / DLBB419 (sin valores)
SHG5504C-101H _DLBB419
1.21 MiB Descargado 2333 veces Descarga VIP
Diagrama alternativo — SHG5504C-101H / DLBB419
79291db9f2363b9559d0adb8142800c0e8e66e21
14.41 MiB Descargado 146 veces Descarga VIP
Diagrama con datos agregados — SHG5504C-101H / DLBB419
Fuente (Daewoo) SHG5504C-101H _DLBB419
1.32 MiB Descargado 232 veces Descarga VIP
Datos de Memoria / DUMP — eMMC (MS6488A / MS88A2)
MS88ALA_UHD_EMMC
372.22 MiB Descargado 57 veces Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — MS6488A / DAEWOO DWLED-60UHD (V203)

Actualización por USB

DAEWOO DWLED-60UHD — Actualización de Firmware / USB

Instalación desde el menú del sistema
Instrucciones

Instrucciones de instalación con pendrive

  • Descargar el firmware MS88ALA_V203 y descomprimirlo en la PC.
  • Copiar al pendrive el archivo con extensión .bin (solo ese archivo).
  • Conectar el USB al televisor.
  • En el control remoto: Ajustes → Sistema → Act. de Software → Por USB.
  • Confirmar y esperar a que finalice la instalación (al terminar, el TV se reinicia).
  • Para cerrar el proceso: desenchufar el TV, esperar 5 minutos y volver a conectarlo.
  • Ingresar a Menú → Sistema → Restaurar valores de fábrica (clave 0000 o 1234) y aceptar.
  • Si tras actualizar la marca/colores quedan incorrectos, revisar el panel configurando el Project ID.

No interrumpir la energía durante la instalación. Si el problema es de hardware, el firmware no lo corrige.

  • MS88ALA_V203.zip (Descargas: No especificadas)
    Descargas solo para miembros
Firmware forzado por USB

DAEWOO DWLED-60UHD — Instalación Forzada de Firmware por USB

Método de arranque por USB (forzado)
Instrucciones

Guía de instalación forzada (pendrive)

  • Descargar el paquete MS88ALA_V203 y extraer su contenido.
  • Copiar al USB el archivo con extensión .bin (sin otros archivos).
  • Conectar el pendrive al televisor.
  • Desconectar el TV de la red eléctrica y esperar 30 segundos.
  • Mantener presionado el botón de encendido del TV y, sin soltarlo, volver a enchufarlo.
  • Cuando el LED empiece a parpadear, soltar el botón de encendido.
  • Si aparece pantalla azul con progreso, esperar hasta que termine y reinicie.
  • Si queda sin imagen pero el LED alterna, esperar al menos 5 minutos (la carga puede correr en segundo plano).
  • NO APAGAR el TV durante la instalación. Luego completar las configuraciones iniciales.
  • Para finalizar: desenchufar, esperar 5 minutos y ejecutar Restaurar valores de fábrica (clave 0000 o 1234).

Si luego del forzado la marca o colores quedan alterados, suele resolverse configurando el Project ID correcto.

  • MS88ALA_V203.zip (Descargas: No especificadas)
    Descargas solo para miembros
Actualización por USB

MS6488A / MS88A2 — Actualización de Firmware por USB (plataforma)

Instalación normal desde menú del TV
Instrucciones

Pasos de actualización (USB)

  • Bajar el firmware MS88ALA_V203 y descomprimirlo.
  • Copiar al pendrive el archivo .bin que corresponde a la actualización.
  • Insertar el USB en el TV y abrir la ruta: Ajustes → Sistema → Act. de Software → Por USB.
  • Aceptar la instalación y no tocar nada hasta que el equipo reinicie solo.
  • Después, realizar un reset de fábrica desde Menú → Sistema (clave 0000 o 1234).
  • Si aparece logo incorrecto o colores raros, ajustar el Project ID según panel/modelo.
  • Como cierre, desconectar el TV de la red y volver a conectarlo tras unos minutos.

La plataforma MS6488A/MS88A2 se usa en varios modelos UHD; validar Project ID antes de cambiar configuraciones.

  • MS88ALA_V203.zip (Descargas: No especificadas)
    Descargas solo para miembros
Firmware forzado por USB

MS6488A / MS88A2 — Instalación Forzada de Firmware por USB

Arranque de instalación con botón POWER
Instrucciones

Procedimiento forzado (USB)

  • Descomprimir el firmware MS88ALA_V203 y preparar el archivo .bin.
  • Colocar el .bin en un pendrive (sin otros archivos) y conectar al TV.
  • Cortar energía (desenchufar) y esperar 30 s.
  • Mantener presionado POWER del TV y reconectar el cable de alimentación.
  • Soltar POWER cuando el LED indique actividad (parpadeo).
  • Esperar la carga: puede mostrarse progreso en pantalla o trabajar con LED alternando. Dar margen de 5 min si no hay imagen.
  • No cortar energía durante la grabación. Al terminar, el equipo reinicia.
  • Completar la configuración inicial y hacer reset de fábrica (clave 0000 o 1234).
  • Si la configuración de marca/panel no coincide, configurar el Project ID correspondiente.

Recomendación: evitar pendrives con archivos extra. Usar USB limpio mejora la detección del modo forzado.

  • MS88ALA_V203.zip (Descargas: No especificadas)
    Descargas solo para miembros
Dump memoria
Datos de Memoria / DUMP — DAEWOO DWLED-60UHD (eMMC)
Imagen eMMC y referencia de conexión para reprogramación con programador (cuando el TV no inicia por software).
DUMP eMMC MS88A2 60UHD

Archivos de memoria — DAEWOO DWLED-60UHD

descarga diponible a miembros con suscripcion activa

ARCHIVOS DISPONIBLES
Imagen eMMC — DWLED-60UHD (MS6488A / MS88A2)
Archivo: MS88ALA_UHD_EMMC.zip
Descargas: No especificadas
DESCARGA SOLO PARA MIEMBROS

Instrucciones de programación — DWLED-60UHD (eMMC)

PROCEDIMIENTO
Configurar el programador con VCCQ en 1.8V.
Ajustar la velocidad de lectura/escritura a la mitad para mejorar estabilidad.
Sin Info: por el momento (en el texto provisto no se detallan los pines exactos de conexión eMMC).
NOTA TÉCNICA

Nota: Datos: En DAEWOO DWLED-60UHD, el dump se usa como “imagen de rescate” porque trae los datos que la placa necesita para iniciar. Sirve para recuperar TVs con logo fijo, reinicios o pantalla negra por corrupción de software, escribiendo directo al chip sin depender de USB.

Dump memoria
Datos de Memoria / DUMP — MS6488A / MS88A2 (eMMC)
Volcado eMMC para plataforma UHD (MS6488A / MS88A2) con recomendaciones de configuración del programador.
DUMP eMMC MS6488A MS88A2

Archivos de memoria — MS6488A / MS88A2

descarga diponible a miembros con suscripcion activa

ARCHIVOS DISPONIBLES
Imagen eMMC — Plataforma MS6488A / MS88A2
Archivo: MS88ALA_UHD_EMMC.zip
Tamaño: 372.22 MiB
Descargado 57 veces
DESCARGA SOLO PARA MIEMBROS

Instrucciones de lectura/escritura — eMMC (MS6488A)

PROCEDIMIENTO
En el programador, seleccionar VCCQ 1.8V antes de conectar a la eMMC.
Bajar la velocidad de trabajo a 50% para evitar fallas de comunicación.
Sin Info: por el momento (no se listan puntos/pines concretos de conexión en el texto provisto).
NOTA TÉCNICA

Nota: Datos: En DAEWOO DWLED-60UHD, un dump es un volcado de memoria que se guarda en un archivo (normalmente .bin o imagen de eMMC). Sirve para restaurar la memoria si quedó corrupta por una actualización fallida o firmware incorrecto, permitiendo que el equipo vuelva a encender.

Soporte y aportes — DAEWOO DWLED-60UHD
Menú Service • Project ID (85/86) • Warm Up • Factory Hotkey • Backlight (R213/R222) • Mediciones de fuente • Aportes
Service Project ID Hotkey Warm Up Backlight Mediciones Aporte

Menú Service / Modo Fábrica — DWLED-60UHD (MS88A2)

Advertencia: cambiar parámetros del menú de servicio sin saber qué hacen puede dejar el TV sin imagen. Anotar valores antes de modificar.

Entrar en Imagen y ubicarse sobre Contraste.
Menú Fábrica: presionar 9 → 7 → 3 → 5.
Menú Diseño: presionar 1 → 9 → 5 → 0.
Menú Servicio: presionar 9 → 7 → 0 → 5.

Nota: Útil para diagnóstico, configuración interna y ajustes de panel/logo mediante Project ID.

Configurar Project ID — DWLED-60UHD (85 / 86)

El Project ID es un parámetro de 3 dígitos que define marca/panel del firmware instalado. Un valor incorrecto puede dejar el TV sin imagen.

Ingresar al service: Menú → Imagen, sobre Contraste presionar 1 – 9 – 5 – 0.
Dentro del menú service, verificar que design mode hotkey esté en OFF.
Ir a Server Menu → Project ID y elegir el ID del panel: 085 o 086 según variante.
Confirmar con OK y apagar el TV para aplicar (puede cambiar el logo/modelo).
Si por error queda sin imagen: ingresar 062598 + MENU + xxx (por ejemplo, 086).

Nota: Recomendación: anotar el ID actual que muestra el menú antes de cambiarlo.

Desactivar modo service / Factory Hotkey — DWLED-60UHD

Si aparece un cartel intermitente en la esquina inferior izquierda, el modo service/hotkey puede estar habilitado.

Encender el TV y verificar si el aviso aparece intermitente.
Presionar RETURN para abrir el menú de service.
Presionar flecha Derecha y entrar a Factory Menu con OK.
Ubicar Factory Hotkey y dejarlo en DES con flecha derecha.
Salir con EXIT.

Nota: Esto deshabilita el acceso rápido del modo fábrica y evita que el aviso quede activo.

Warm Up: prueba de panel con colores — DWLED-60UHD

El modo Warm Up se usa para una prueba visual del panel (colores plenos por intervalos).

Encender el TV y presionar MENU en el control remoto.
Entrar a Imagen, ubicarse en Contraste y teclear 1, 9, 5, 0 para abrir el service.
En Factory Menu, activar Factory Hotkey en ACT.
Bajar hasta WARM UP y dejarlo en ACT (comienza el ciclo de colores).
Para desactivar: si el panel muestra colores intermitentes, se indicó que solo desde el teclado del TV se puede deshabilitar Warm Up (POWER ON/MENU).
Luego, completar el apagado de hotkey siguiendo el instructivo de Factory Hotkey en DES.

Nota: Es un modo de prueba. Si queda activo, puede parecer “falla de imagen” por colores cambiantes.

Backlight: bajar corriente a LEDs — DWLED-60UHD

Procedimiento indicado para reducir corriente del backlight en la fuente SHG5504C-101H / DLBB419 (U201, pin 8 ISET).

Retirar la resistencia R213 (18K) del pin 8 (ISET) del U201.
Como alternativa, se menciona que se puede retirar también R222 (10K), dejando solo la de 18K (reduce más iluminación).

Nota: Modificación tentativa: bajar corriente reduce brillo. Evaluar cada equipo para no dejar el panel demasiado oscuro.

Mediciones eléctricas — SHG5504C-101H / DLBB419

COLD GROUND

D109: 83V
D201: 134V
JP2: 12.0V
LED+: 134V (55")
LED-: 24.3V (55")

HOT GROUND

C105: 391V
D106: 392V
JP9: 19.0V

Nota: Valores de referencia compartidos para diagnóstico de la fuente SHG5504C-101H / DLBB419.

Aporte: no enciende ni standby — SHG5504C-101H / DLBB419

Caso reportado: el televisor no encendía ni siquiera en standby. En la fuente se encontró el diodo D108A en corto y, además, el capacitor C40 también en corto. Se reemplazaron y el equipo volvió a funcionar.

Nota: Aporte comunitario para diagnóstico de fuente cuando no hay señal de standby.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
