GOLDSTAR GO43FSM

Descargas GOLDSTAR GO43FSM: firmware USB, diagramas, manuales y dumps (PDF/ZIP)

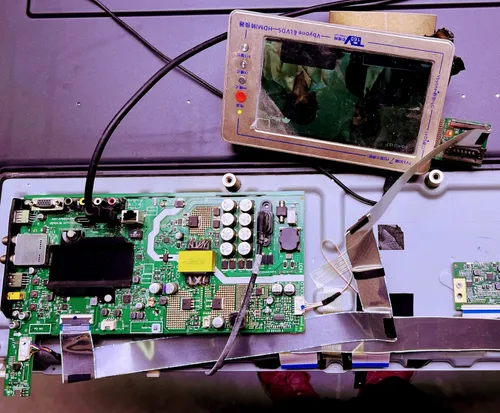

Marca: GOLDSTAR Modelo: GO43FSM Placa: 5851-A7M02B-1P00 Chasis: 7M02B
GOLDSTAR GO43FSM
Descarga disponible para miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y memorias
  • Firmware — Actualización normal por USB 7M02B FHD (Panel BOE) para GOLDSTAR GO43FSM
  • Firmware — Actualización normal por USB 7M02B FHD (Panel LG) para GOLDSTAR GO43FSM
  • Firmware — Instalación forzada por USB (UpgradeReset) 7M02B FHD (Panel BOE) para GOLDSTAR GO43FSM
  • Firmware — Instalación forzada por USB (UpgradeReset) 7M02B FHD (Panel LG) para GOLDSTAR GO43FSM
  • Diagrama — 5851-A7M02B-1P00 (Chasis 7M02B)
  • Manual de usuario — GOLDSTAR GO43FSM
  • Manual Service / Diagrama — GOLDSTAR GO43FSM
  • Manual Service — 7M02B (GOLDSTAR GO43FSM y modelos compatibles)
  • Datos de Memoria / DUMP — GOLDSTAR GO43FSM (eMMC + EEPROM)
  • Datos de Memoria / DUMP — 7M02B (eMMC 43FHD/49FHD + EEPROM 24C64)
  • Datos de Memoria / PinOut — 7M02B (conexión eMMC con RT809H)
Información técnica
Información técnica GOLDSTAR GO43FSM
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
GOLDSTAR
GO43FSM
Modelo
GO43FSM
Chasis
7M02B
Matriz
SKYWORTH
Control remoto
HS-6719J-00
Modelo compatible
SANSEI TDS1843FI · ADMIRAL 43NS18 · PHILCO PLD43FS8B · QUANTIC QI43R18S
Placas y conectividad
MainBoard + PowerBoard
5851-A7M02B-1P00
Wifi
NTUD-B17
Panel Display
SKYWORTH RDL430FY (BD0-100) Rev.00 · BOE HV430FHB-N10 · FHD 1920×1080 60Hz · 12.0V/950mA · LVDS (2 ch, 8-bit)

Documentación técnica

Manual de usuario — GOLDSTAR GO43FSM
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Manual Service / Diagrama — GOLDSTAR GO43FSM
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Diagrama — 5851-A7M02B-1P00
5851-A7M02B-1P00
592.82 KiB Descargado 2377 veces Descarga VIP
Manual Service — 7M02B
Service_Manual_7M02B
4.2 MiB Descargado 1731 veces Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — 7M02B / GOLDSTAR GO43FSM (Actualización + Forzado)

Actualización de firmware por USB

7M02B FHD (Panel BOE) — Actualización de firmware por USB

Método normal desde el menú (USB)
Instrucciones

Instrucciones de instalación con pendrive (actualización normal)

  • Descomprimir el paquete descargado: al extraerlo se obtiene el archivo MstarUpgrade.bin.
  • Copiar MstarUpgrade.bin al pendrive (sin cambios de nombre).
  • Con el TV encendido, insertar el USB en un puerto del televisor.
  • Ir a Configuración → Actualización de software (USB), confirmar y esperar hasta que reinicie.

Recomendación: no cortar energía durante la actualización. Un apagón puede dejar el sistema corrupto.

  • 7M02B_FHD_20171219_(Panel-BOE).zip (99.47 MiB) (Descargado 560 veces)
    Descarga disponible para miembros con suscripción activa
Actualización de firmware por USB

7M02B FHD (Panel LG) — Actualización de firmware por USB

Carga por USB desde el menú del sistema
Instrucciones

Guía de actualización USB (método estándar)

  • Extraer el .zip descargado hasta que quede disponible el archivo MstarUpgrade.bin.
  • Pasar MstarUpgrade.bin al pendrive y dejarlo en la raíz del USB.
  • Conectar el pendrive al TV y esperar a que el sistema lo detecte.
  • Entrar a Configuración → Actualización de software (USB), aceptar y aguardar el reinicio final.

Si el TV se queda en logo o reinicia, verificar que el firmware corresponda al panel (BOE/LG) antes de repetir el proceso.

  • 7M02B_FHD_20190509_(Panel-LG).zip (99.99 MiB) (Descargado 401 veces)
    Descarga disponible para miembros con suscripción activa
Firmware forzado por USB

7M02B FHD (Panel BOE) — Instalación forzada de firmware (UpgradeReset)

Reinstalación por USB con TV apagado
Instrucciones

Instrucciones de instalación forzada con pendrive

  • Descomprimir el .zip del método forzado hasta obtener ACUpgradeReset.bin.
  • Copiar ACUpgradeReset.bin al USB.
  • Apagar y desconectar el televisor de la red eléctrica.
  • Insertar el pendrive en un puerto USB del TV.
  • Enchufar nuevamente: el proceso inicia en pantalla. Esperar a que finalice y se reinicie.

Este método se usa cuando el sistema no permite actualizar desde el menú. No interrumpir la energía durante la carga.

  • 7M02B_FHD_UpgradeReset_(Panel-BOE).zip (99.47 MiB) (Descargado 1015 veces)
    Descarga disponible para miembros con suscripción activa
Firmware forzado por USB

7M02B FHD (Panel LG) — Instalación forzada de firmware (UpgradeReset)

Carga por USB con arranque forzado
Instrucciones

Guía de reinstalación forzada (USB)

  • Desempaquetar el archivo .zip y verificar que quede ACUpgradeReset.bin.
  • Copiar ACUpgradeReset.bin al pendrive (recomendado sin archivos extra).
  • Con el TV apagado, desconectarlo completamente de la energía.
  • Conectar el USB al televisor.
  • Enchufar: aparecerá el progreso de actualización. Esperar hasta el reinicio automático.

Si el proceso no inicia, revisar el archivo en el USB y que el firmware corresponda al panel (LG en este caso).

  • 7M02B_FHD_UpgradeReset_(Panel-LG).zip (99.99 MiB) (Descargado 689 veces)
    Descarga disponible para miembros con suscripción activa
Dump memoria
Datos de Memoria / PinOut / DUMP — GOLDSTAR GO43FSM
Archivos de eMMC y EEPROM + puntos de conexión para lectura/escritura con programador RT809H.
DUMP eMMC EEPROM GO43FSM

Archivos de memoria — GOLDSTAR GO43FSM

Descarga disponible para miembros con suscripción activa.

ARCHIVOS DISPONIBLES
7M02B_43FHD_EMMC.zip
Descargas: No especificadas
Descarga disponible para miembros con suscripción activa
7M02B_43FHD_U204_EEPROM_24C64.zip
Descargas: No especificadas
Descarga disponible para miembros con suscripción activa

Instrucciones de conexión eMMC (RT809H) — GOLDSTAR GO43FSM

PROCEDIMIENTO
Retirar la placa main del televisor para trabajar con acceso completo a componentes y pads.
Remover U2P2 = AZ1117CH-3.3 (regulador de 3.3V).
Conectar VCC del RT809H al PIN2 de U2P2.
Retirar las resistencias R1M8, R1M9 y R2M1.
Conectar CLK en R1M8 (en el lado que va hacia la memoria).
Conectar CMD en R1M9 (en el lado que va hacia la memoria).
Conectar D0 en R2M1 (en el lado que va hacia la memoria).
Unir el cristal Y201 a GND usando los puntos Y14 y Y15.
Alimentar la main con 12V externos en el cátodo de D1D2 (o por CN1D2).
NOTA TÉCNICA

DATOS: En GOLDSTAR GO43FSM, el dump se usa como “imagen de rescate” porque trae los datos que la placa necesita para iniciar: arranque/boot, configuración básica y partes del sistema. Sirve para recuperar TVs con logo fijo, reinicios o pantalla negra por corrupción de firmware, escribiendo directo al chip sin depender del menú o USB.

Dump memoria 7M02B
Datos de Memoria / PinOut / DUMP — 7M02B
Dumps eMMC/EEPROM del chasis 7M02B + procedimiento de conexión eMMC con RT809H.
DUMP eMMC EEPROM 7M02B

Archivos de memoria — 7M02B

Descarga disponible para miembros con suscripción activa.

ARCHIVOS DISPONIBLES
7M02B_43FHD_EMMC.zip
Tamaño: 141.55 MiB
Descargado 192 veces
Descarga disponible para miembros con suscripción activa
7M02B_43FHD_U204_EEPROM_24C64.zip
Tamaño: 1.97 KiB
Descargado 217 veces
Descarga disponible para miembros con suscripción activa
7M02B_49FHD_EMMC.zip
Tamaño: 171.45 MiB
Descargado 140 veces
Descarga disponible para miembros con suscripción activa

Instrucciones de conexión eMMC (RT809H) — 7M02B

PROCEDIMIENTO
Sacar la mainboard del chasis para poder trabajar con soldaduras y puntos de test sin tensión accidental.
Quitar el regulador U2P2 (AZ1117CH-3.3), asociado a la línea de 3.3V.
Llevar el VCC del programador al PIN2 de U2P2.
Retirar R1M8, R1M9 y R2M1 para aislar líneas de la eMMC.
Soldar CLK en el punto de R1M8 que corresponde al lado de la memoria.
Conectar CMD al pad de R1M9 orientado hacia la eMMC.
Conectar D0 en R2M1 (lado que va al chip de memoria).
Puentear el cristal Y201 a masa: usar los puntos Y14 y Y15.
Alimentar la main con 12V en el cátodo de D1D2 (alternativa: CN1D2).
NOTA TÉCNICA

DATOS: En GOLDSTAR GO43FSM, el dump no es una actualización normal: es una imagen de memoria que se escribe “cruda” al chip. Sirve para reparar corrupción profunda (por ejemplo, boot dañado) donde un firmware por USB no alcanza, porque el TV necesita arrancar mínimamente para aceptar USB.

Soporte y aportes — GOLDSTAR GO43FSM
Modo M • Cambio de marca/logo • Backlight • Menú Service
Modo M Logo Backlight Service

INSTRUCTIVO DE CAMBIO DE MARCA / LOGO — GOLDSTAR GO43FSM

Presionar Source en el control remoto para iniciar el acceso al modo de fábrica.
Ingresar la secuencia 3 1 9 5 hasta que aparezca el menú de fábrica.
Entrar a Ajuste personalizado → LOGO CHOICE.
Seleccionar la marca usando ← / → sobre LOGO CHOICE y esperar ~5 segundos.
Salir del menú, apagar y encender nuevamente para aplicar el cambio y comprobar el logo.

Nota: Si luego de reprogramar memoria aparece otra marca al encender, este método ajusta el logo desde el menú de fábrica.

CAMBIAR MARCA / LOGO (LOGO CHOICE) — CHASIS 7M02B

Con el TV encendido, abrir el acceso al menú técnico desde SOURCE.
Marcar 3195 para desplegar el menú de fábrica.
Ir a Ajuste personalizado y buscar la opción LOGO CHOICE.
Elegir la marca con izquierda/derecha, esperar unos segundos y luego cerrar el menú.
Reiniciar el televisor y verificar que el arranque muestre la marca seleccionada.

Nota: La opción LOGO CHOICE puede variar según firmware instalado y configuración interna.

INSTRUCTIVO PARA SALIR DE MODO M — GOLDSTAR GO43FSM

Si aparece MODO M en la esquina superior izquierda, el equipo quedó en un modo de fábrica/servicio.

Ingresar al modo de fábrica con Source y luego 3 1 9 5.
Dentro de System Setting, desactivar HOTKEY y Aging Mode.
Apagar y encender el televisor para salir del modo de fábrica.

Nota: Al deshabilitar HOTKEY y Aging Mode, la leyenda “MODO M” debería dejar de mostrarse.

DESACTIVAR FACTORY HOTKEY / SALIR DE MODO M — 7M02B

Entrar en MENU → Opciones Avanzadas y luego escribir 3195 para abrir el menú de fábrica.
Ir a System Setting y poner en OFF HOTKEY y Aging Mode.
Reiniciar el televisor y confirmar que la leyenda ya no aparezca en pantalla.

Nota: Si el modo vuelve a activarse, revisar que los cambios hayan quedado guardados antes de salir del menú.

MENÚ SERVICE / MODO FÁBRICA — GOLDSTAR GO43FSM

Advertencia: cambiar parámetros sin saber su función puede dejar el TV inoperable. Si vas a modificar algo, anotá valores antes.

Encender el TV.
Seleccionar el modo CATV.
Presionar SOURCE.
Ingresar en secuencia 3 1 9 5 para abrir Factory/Service OSD Menus.
Para salir, pulsar power off.

Nota: Usar este menú principalmente para diagnóstico o ajustes necesarios con criterio técnico.

ACCESO A FACTORY / SERVICE MENU — CHASIS 7M02B

Precaución: el menú de servicio permite cambios internos. Evitá modificar valores si no conocés su efecto.

Prender el televisor y ubicarse en el modo CATV.
Presionar Source y luego marcar 3195.
Se abrirán los menús Factory/Service OSD; realizar sólo ajustes necesarios.
Para cerrar el menú, apagar el equipo con power off.

Nota: Si el objetivo es sólo “salir”, no es necesario cambiar parámetros: apagá el TV para cerrar.

Bajar Corriente a LEDs / Backlight — GO43FSM (OZ9902GN)

Risense se compone por el paralelo de R3B4, R3B5 y R3B6.

Retirar R3B6 de 2Ω en la placa 5851-A7M02B-1P00.
Referencia: corriente LED reportada 440 mA; al retirar R3B6 baja a 290 mA.
Si además se retira R3B5, la corriente puede bajar a ~147 mA.

Nota: Modificación tentativa: reducir corriente baja el brillo de backlight. Evaluar cada equipo para dejar un nivel aceptable.

Backlight: Ajuste de corriente — 7M02B (OZ9902GN)

El sensado de corriente se basa en el conjunto R3B4 + R3B5 + R3B6 en paralelo.

En la placa 5851-A7M02B-1P00, remover R3B6 (2Ω) para reducir el consumo de LEDs.
Valores reportados: 440 mA original, y ~290 mA luego de quitar R3B6.
Una reducción adicional puede lograrse quitando también R3B5 (se mencionó ~147 mA).

Nota: Disminuir corriente extiende vida útil del backlight, pero puede requerir balancear brillo vs. corriente según el cliente.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
