GOLDSTAR GO49FSM

Descargas GOLDSTAR GO49FSM: firmware USB, diagramas, manuales y dumps (PDF/ZIP)

Marca: GOLDSTAR Modelo: GO49FSM Placa: 5851-A7M02B-1P00 Chasis: 7M02B
GOLDSTAR GO49FSM
Descarga disponible para miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y memorias
  • Firmware — Actualización normal por USB 7M02B FHD (Panel BOE) para GOLDSTAR GO49FSM
  • Firmware — Actualización normal por USB 7M02B FHD (Panel LG) para GOLDSTAR GO49FSM
  • Firmware — Instalación forzada por USB (UpgradeReset) 7M02B FHD (Panel BOE) para GOLDSTAR GO49FSM
  • Firmware — Instalación forzada por USB (UpgradeReset) 7M02B FHD (Panel LG) para GOLDSTAR GO49FSM
  • Diagrama — 5851-A7M02B-1P00 (Chasis 7M02B)
  • Manual de usuario — GOLDSTAR GO49FSM
  • Manual Service / Diagrama — GOLDSTAR GO49FSM
  • Manual Service — 7M02B (plataforma compatible)
  • Datos de Memoria / DUMP — GOLDSTAR GO49FSM (eMMC 49FHD)
  • Datos de Memoria / DUMP — 7M02B (eMMC 43FHD)
  • Datos de Memoria / DUMP — 7M02B (EEPROM 24C64 U204)
  • Datos de Memoria / DUMP — 7M02B (eMMC 49FHD)
  • Datos de Memoria / PinOut — GO49FSM (conexión eMMC con RT809H)
  • Datos de Memoria / PinOut — 7M02B (conexión eMMC con RT809H)
Información técnica
Información técnica GOLDSTAR GO49FSM
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
GOLDSTAR
GO49FSM
Modelo
GO49FSM
Chasis
7M02B
Matriz
SKYWORTH
Control remoto
HS-6719J-00 / RB-L014
Modelo compatible
SANSEI TDS1849FI · PHILCO PLD49FS8B · QUANTIC QI49R18S · TALENT TAL LOA-49MHD

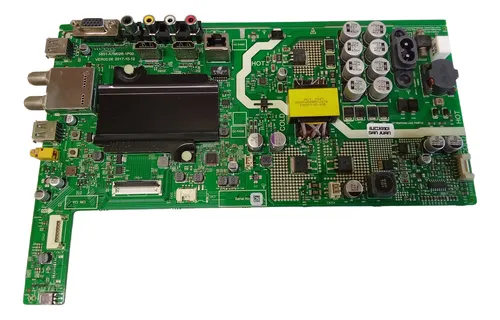

Placas y conectividad
MainBoard + PowerBoard
5851-A7M02B-1P00
Wifi
NTUD-B17
Panel Display
SKYWORTH SDL490FY(BD0-600) (BOE HV490FHB-N80 Rev.1.0 CELL) · FHD 1920×1080 60Hz · LVDS (2 ch, 8-bit) · 12.0V/450mA

Documentación técnica

Manual de usuario — GOLDSTAR GO49FSM
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Manual Service / Diagrama — GOLDSTAR GO49FSM
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Diagrama — 5851-A7M02B-1P00
5851-A7M02B-1P00
592.82 KiB Descargado 2377 veces Descarga VIP
Manual Service — 7M02B
Service_Manual_7M02B
4.2 MiB Descargado 1731 veces Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — 7M02B / GOLDSTAR GO49FSM (Actualización + Forzado)

Actualización de firmware por USB

GOLDSTAR GO49FSM — Actualización de firmware por USB (menú)

Método normal desde Configuración (USB)
Instrucciones

Instrucciones de instalación con pendrive

  • Descomprimir el .zip hasta obtener el archivo MstarUpgrade.bin.
  • Copiar MstarUpgrade.bin a un pendrive.
  • Insertar el USB en el televisor encendido.
  • Entrar a Configuración → Actualización de software (USB), confirmar y esperar el reinicio.

Si el equipo se reinicia en bucle o queda en logo, revisar que el firmware coincida con el panel (BOE/LG).

  • 7M02B_FHD_20171219_(Panel-BOE).zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
  • 7M02B_FHD_20190509_(Panel-LG).zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Firmware forzado por USB

GOLDSTAR GO49FSM — Instalación forzada de firmware por USB

Método UpgradeReset con TV apagado
Instrucciones

Procedimiento de instalación forzada (pendrive)

  • Descomprimir el paquete hasta obtener ACUpgradeReset.bin.
  • Copiar ACUpgradeReset.bin al USB.
  • Apagar el TV y desconectarlo de la energía eléctrica.
  • Insertar el pendrive en un puerto USB.
  • Enchufar nuevamente: el TV inicia la carga y reinicia al finalizar. No interrumpir.

Este método se usa cuando no se puede actualizar desde el menú. Evitar cortes de energía durante el proceso.

  • 7M02B_FHD_UpgradeReset_(Panel-BOE).zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
  • 7M02B_FHD_UpgradeReset_(Panel-LG).zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Actualización de firmware por USB

7M02B — Actualización normal por USB (FHD)

Paquetes BOE/LG con archivo MstarUpgrade.bin
Instrucciones

Guía USB (método estándar)

  • Extraer el .zip hasta contar con MstarUpgrade.bin.
  • Copiar MstarUpgrade.bin al pendrive (en la raíz del USB).
  • Conectar el USB al TV encendido.
  • Ejecutar la actualización desde Configuración → Actualización de software (USB) y esperar el reinicio.

Antes de actualizar, confirmar si el panel es BOE o LG para evitar incompatibilidades de imagen.

  • 7M02B_FHD_20171219_(Panel-BOE).zip (99.47 MiB) (Descargado 560 veces)
    Descarga disponible para miembros con suscripción activa
  • 7M02B_FHD_20190509_(Panel-LG).zip (99.99 MiB) (Descargado 401 veces)
    Descarga disponible para miembros con suscripción activa
Firmware forzado por USB

7M02B — Instalación forzada (UpgradeReset) por USB

Paquetes BOE/LG con archivo ACUpgradeReset.bin
Instrucciones

Instrucciones forzadas (USB con TV apagado)

  • Descomprimir el archivo y verificar que exista ACUpgradeReset.bin.
  • Copiar ACUpgradeReset.bin al pendrive (idealmente sin otros archivos).
  • Desenchufar el TV y dejarlo apagado.
  • Conectar el USB al televisor.
  • Volver a enchufar: aparece la indicación de actualización. Esperar hasta el reinicio automático.

No interrumpir el proceso: un corte puede corromper el sistema y requerir regrabación de memoria.

  • 7M02B_FHD_UpgradeReset_(Panel-BOE).zip (99.47 MiB) (Descargado 1015 veces)
    Descarga disponible para miembros con suscripción activa
  • 7M02B_FHD_UpgradeReset_(Panel-LG).zip (99.99 MiB) (Descargado 689 veces)
    Descarga disponible para miembros con suscripción activa
Dump memoria
Datos de Memoria / PinOut / DUMP — GOLDSTAR GO49FSM
Archivo eMMC 49FHD + procedimiento de conexión RT809H (pines del programador y alimentación 3.3V).
DUMP eMMC PINOUT GO49FSM

Archivos de memoria — GOLDSTAR GO49FSM

Descarga disponible para miembros con suscripción activa.

ARCHIVOS DISPONIBLES
7M02B_49FHD_EMMC.zip
Descargas: No especificadas
Descarga disponible para miembros con suscripción activa

Instrucciones RT809H (PinOut eMMC) — GO49FSM

PROCEDIMIENTO
Retirar la placa main del televisor.
Quitar R1M8, R1M9 y R2M1.
Conectar en R1M8 → CLK (Pin2 del programador).
Conectar en R1M9 → CMD (Pin4 del programador).
Conectar en R2M1 → D0 (Pin6 del programador).
Conectar Pin1 del programador a GND de la main.
Unir los pines del cristal Y201 a GND.
Retirar U2P2 (regulador 3.3V).
Alimentar la main con fuente externa: 3.3V en Pin2 de U2P2.
NOTA TÉCNICA

DATOS: En GOLDSTAR GO49FSM, un dump es un archivo binario que contiene una copia del contenido de la memoria (por ejemplo eMMC). Sirve para regrabar esa memoria con un programador cuando el software está dañado y el TV no puede arrancar ni actualizar por USB.

Dump memoria 7M02B
Datos de Memoria / PinOut / DUMP — 7M02B
Dumps eMMC/EEPROM + conexión eMMC con RT809H (AZ1117CH-3.3 y alimentación 12V).
DUMP eMMC EEPROM 7M02B

Archivos de memoria — 7M02B

Descarga disponible para miembros con suscripción activa.

ARCHIVOS DISPONIBLES
7M02B_43FHD_EMMC.zip
Tamaño: 141.55 MiB
Descargado 192 veces
Descarga disponible para miembros con suscripción activa
7M02B_43FHD_U204_EEPROM_24C64.zip
Tamaño: 1.97 KiB
Descargado 217 veces
Descarga disponible para miembros con suscripción activa
7M02B_49FHD_EMMC.zip
Tamaño: 171.45 MiB
Descargado 140 veces
Descarga disponible para miembros con suscripción activa

Instrucciones RT809H (PinOut eMMC) — 7M02B

PROCEDIMIENTO
Extraer la placa main del televisor para trabajar con los pads de la eMMC.
Retirar U2P2 = AZ1117CH-3.3 (regulador de 3.3V).
Conectar VCC del programador al PIN2 de U2P2.
Quitar R1M8, R1M9 y R2M1.
Conectar CLK en R1M8 (en el lado que va hacia la memoria).
Conectar CMD en R1M9 (en el lado que va hacia la memoria).
Conectar D0 en R2M1 (en el lado que va hacia la memoria).
Unir el cristal Y201 a GND usando los puntos Y14 y Y15.
Alimentar la main con 12V en el cátodo de D1D2 (alternativa: CN1D2).
NOTA TÉCNICA

DATOS: En GOLDSTAR GO49FSM, el dump sirve cuando el sistema está tan dañado que no puede “leer” un firmware de USB. Se escribe con programador directamente en la memoria para reconstruir el arranque desde la base.

Soporte y aportes — GOLDSTAR GO49FSM
Modo M • Cambio de marca/logo • Backlight • Menú Service
Logo Modo M Service Backlight

INSTRUCTIVO DE CAMBIO DE MARCA / LOGO — GOLDSTAR GO49FSM

Presionar Source en el control remoto.
Ingresar 3 1 9 5 para abrir el menú de fábrica.
Ir a Ajuste personalizado → LOGO CHOICE.
Seleccionar la marca con ← / → sobre LOGO CHOICE y esperar ~5 segundos.
Salir, apagar y volver a encender para confirmar el cambio de logo.

Nota: El cambio se realiza por parámetros internos del menú de fábrica. Verificar el arranque luego del reinicio.

REEMPLAZAR LOGO (LOGO CHOICE) — GO49FSM TRAS GRABAR MEMORIA

Acceder al modo de fábrica presionando Source.
Marcar 3195 hasta que aparezca el menú técnico.
Dentro de Ajuste personalizado, abrir LOGO CHOICE.
Buscar la marca correcta con las flechas, esperar unos segundos y salir del menú.
Apagar/encender y confirmar que el logo coincida con la marca deseada.

Nota: Útil cuando, luego de reprogramar la eMMC, el equipo enciende con otra marca.

INSTRUCTIVO PARA SALIR DE MODO M — GOLDSTAR GO49FSM

Síntoma: aparece la leyenda MODO M en la esquina superior izquierda.

Entrar al modo de fábrica con Source y luego 3 1 9 5.
En System Setting, desactivar HOTKEY y Aging Mode.
Apagar y encender el TV para salir del modo de fábrica y verificar que la leyenda desaparezca.

Nota: Deshabilitar HOTKEY y Aging Mode evita que el modo M quede activo.

MENÚ SERVICE / MODO FÁBRICA — GOLDSTAR GO49FSM

Advertencia: el menú de servicio permite cambios críticos. Usar sólo si estás calificado y registrar valores antes de modificar.

Encender el televisor.
Seleccionar el modo CATV.
Presionar SOURCE.
Ingresar la secuencia 3 1 9 5 para abrir Factory/Service OSD Menus.
Para salir, pulsar power off.

Nota: Ideal para diagnóstico y ajustes puntuales con criterio técnico.

Bajar Corriente a LEDs / Backlight — GO49FSM (OZ9902GN)

Risense corresponde al paralelo de R3B4, R3B5 y R3B6.

Retirar R3B6 (2Ω) de la placa 5851-A7M02B-1P00.
Referencia: corriente LED reportada 440 mA; sin R3B6 baja a ~290 mA.
Si además se retira R3B5, se reportó ~147 mA.

Nota: Modificación tentativa: al bajar corriente también baja el brillo. Evaluar cada equipo para dejar un nivel aceptable.
