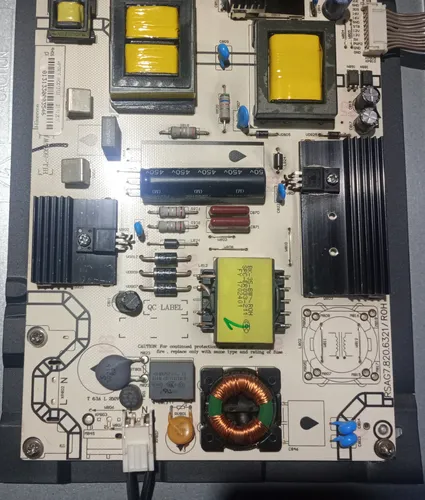

HISENSE 50N3000UW

Se publican tensiones de referencia para diagnóstico y reparación de televisores con fallas de encendido, problemas de stand-by, ausencia de imagen o inconvenientes en el sistema de backlight.

Los valores fueron relevados en COLD GROUND y HOT GROUND, incluyendo tensiones en funcionamiento normal y en modo stand-by.

COLD GROUND: VD829 = 12.6V (12.0V Stby) y VD819 = 20.3V (21.5V Stby).

Salidas de backlight: L2+ = 247V (50"), L2- = 0.39V (50").

Salidas de backlight: L1+ = 245V (50"), L1- = 0.39V (50").

HOT GROUND: C865 = 394V (286V Stby), C860 = 394V (286V Stby) y VD825 = 21.3V (17.5V Stby).

Estos datos sirven como referencia para verificar PFC activo, regulación de líneas de 12V y 20V, además de las tensiones de alimentación del backlight.

Nota: Si las tensiones medidas en la fuente RSAG7.820.6321 se alejan de estos valores de referencia, conviene revisar regulación, etapa primaria y circuito de backlight antes de avanzar con otros reemplazos.

Se comparte un caso práctico de reemplazo entre televisores que usaban la misma placa base RSAG7.820.6321, pero que no resultaron equivalentes en la etapa de backlight.

Se intentó colocar la fuente de un Noblex 50LD881DI en un Admiral 49K3110, ya que ambas compartían el mismo número de placa.

Aunque a simple vista eran iguales, al revisarlas en detalle se detectó que la variante del Noblex tenía más componentes en la sección de backlight y varios valores diferentes.

Con esa fuente instalada, el televisor arrancaba con normalidad, pero el backlight se apagaba a los pocos segundos (aproximadamente 10 segundos).

La corrección consistió en completar los componentes faltantes de la etapa de backlight, sustituir los que tenían valores distintos y reemplazar el transformador del backlight.

Después de esas modificaciones, el equipo volvió a funcionar de forma estable.

Nota: Aunque dos fuentes compartan el código RSAG7.820.6321, pueden existir variantes internas no totalmente compatibles, especialmente en el circuito de backlight.

Se reporta una falla recurrente en la fuente RSAG7.820.6321: luego de reparar el inverter, los transistores nuevos comienzan a calentarse mucho en poco tiempo.

Si los transistores del inverter se recalientan a los 30 segundos de funcionamiento, no conviene asumir de inmediato que las piezas nuevas están equivocadas o son de mala calidad.

En varios casos, la causa real está en una de las dos tiras de LEDs defectuosa, que genera un desbalance de carga y obliga al inverter a trabajar forzado.

Ese esfuerzo anormal provoca que los transistores levanten temperatura rápidamente y puedan volver a quemarse.

Para comprobarlo, luego de reparar el inverter hay que medir la tensión en cada tira de LEDs. El valor esperable es de aproximadamente 245V en ambas.

Si una de las tiras entrega una tensión diferente, esa línea está fallando y es la que termina dañando nuevamente al inverter.

Nota: Antes de condenar el inverter o volver a cambiar transistores, conviene verificar el estado de las tiras LED y comparar sus tensiones para evitar reparaciones repetidas.
