HISENSE HL2412A

Descargas HISENSE HL2412A: diagramas PDF, dump SPI y recursos técnicos para reparación (PDF/ZIP)

Marca: HISENSE Modelo: HL2412A Placa: RSAG7.820.2090 PowerBoard: RSAG7.820.2245
HISENSE HL2412A
Descarga disponible para miembros con suscripcion activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Diagramas y memorias (dump SPI)

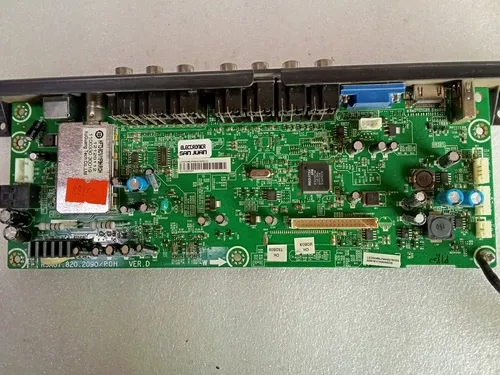

  • Diagrama — MainBoard RSAG7.820.2090 (HISENSE HL2412A)
  • Diagrama — PowerBoard RSAG7.820.2245
  • Datos de Memoria / DUMP — HISENSE HL2412A (SPI Flash / RSAG7.820.2090)
Información técnica
Información técnica HISENSE HL2412A
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
HISENSE
HL2412A
Modelo
HL2412A
Chasis
Sin Info: por el momento
Modelo compatible
BGH BL2411A
Placas y conectividad
MainBoard
RSAG7.820.2090
PowerBoard
RSAG7.820.2245
Panel Display
INNOLUX V236H1-L01 · FHD 1920×1080 60Hz · LVDS (2ch, 8-bit) · LVDS-30P2C8B-160A

Documentación técnica

Datos de Memoria / DUMP (SPI) — HISENSE HL2412A
HL2412A_RSAG7.820.2090_SPI
1019.58 KiB Descargado 84 veces Descarga VIP
Diagrama — MainBoard RSAG7.820.2090
Mainboard_RSAG7.820.2090
379.41 KiB Descargado 279 veces Descarga VIP
Diagrama — PowerBoard RSAG7.820.2245
RSAG7.820.2245
269.32 KiB Descargado 655 veces Descarga VIP
Nota: si se publican manuales o firmware para esta plataforma, se agregan en este panel.
Dump memoria
Datos de Memoria / DUMP — HISENSE HL2412A
Dump de memoria para regrabación cuando el sistema queda bloqueado o no inicia (SPI Flash).
DUMP SPI RSAG7.820.2090 HL2412A

Archivos de memoria — HISENSE HL2412A

Descarga disponible para miembros con suscripcion activa.

ARCHIVOS DISPONIBLES
Dump SPI Flash — HISENSE HL2412A (RSAG7.820.2090)
Archivo: HL2412A_RSAG7.820.2090_SPI.zip
Tamaño: 1019.58 KiB
Descargado 84 veces
Descarga disponible para miembros con suscripcion activa

Instrucciones de regrabación — HISENSE HL2412A

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura/escritura para este dump SPI).
NOTA TÉCNICA

DATOS: En HISENSE HL2412A, un dump es una copia del contenido del chip de memoria y sirve para reprogramar esa memoria cuando el televisor queda “brickeado” por software. Si la falla es de hardware, se debe reparar hardware.

Soporte y aportes — HISENSE HL2412A
Desbloquear AGING • Menú Service • Consultas PowerBoard RSAG7.820.2245
AGING Fuente C856

Desbloquear modo AGING y anular Service — HL2412A / BL2411A

Caso reportado: el TV queda bloqueado en AGING (menú de servicio), a veces por interferencia de otro control remoto. La solución propuesta es configurar TOFAC en modo U dentro del Factory Menu.

Con el TV encendido, mantener presionado el botón rojo del control remoto durante 3–4 segundos hasta que desaparezca la leyenda AGING.
Si aparece la letra M en pantalla, continuar desde el paso de ingreso a Factory Menu. Si no se ve la M pero ya no está AGING, seguir con la secuencia completa.
Presionar Menú en el control remoto.
Entrar en Sonido y posicionarse sobre Balance.
Ingresar la secuencia 1-9-6-9.
Verificar que se muestre una M en la parte superior derecha.
Presionar Menú para ingresar al Factory Menu.
Dentro de Factory Menu, entrar en Option y luego seleccionar TOFAC.
Con las flechas, cambiar entre modos y seleccionar U. Salir presionando Menú.
Apagar y volver a encender el TV: la M debería desaparecer. Luego comprobar si el bloqueo quedó resuelto.

Nota: Modelos mencionados como alcanzados: BL3211A, HL3211A, TKL3299A, BL2411A y HL2412A.

Consultas sobre fuente RSAG7.820.2245 — tic / chasquido

Reporte: la fuente hace el típico “tic tic” y, al conectarla a la main, la tensión cae y queda fluctuando cerca de 5V. Se mencionan reemplazos realizados: 431, opto, capacitores, diodo de salida de 12V. Quedaba pendiente probar el integrado oscilador.

Otro caso: el TV enciende el piloto y comienza a destellar, se escucha un chasquido. Se midieron capacitores de salida (banco ~5900µF) y la fuente entrega 12V. Incluso sin carga (fuente desconectada) se mantiene el ruido.

Seguimiento: se consultó si la falla se pudo resolver y se reportó otro usuario con síntoma similar (chillido/ruido) con el TV sin funcionar, revisando componentes.

Nota: En el contenido aportado no hay conclusión publicada para estos casos.

Consulta: valor de capacitor C856 (RSAG7.820.2245)

Consulta reportada: se solicita el valor del capacitor C856 porque en el diagrama no figura.

Nota: En el texto aportado no aparece respuesta con el valor de C856.
