HISENSE HLE2413D

Descargas HISENSE HLE2413D: firmware USB, diagramas (main/fuente), manuales y dumps de memoria (PDF/ZIP/RAR)

Marca: HISENSE Modelo: HLE2413D Placa: RSAG7.820.5165 Chasis: MSD1309 Fuente: RSAG7.820.4641
HISENSE HLE2413D
Descarga disponible para miembros con suscripcion activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y memorias
  • Firmware — Actualización por USB HISENSE HLE2413D (24K300 D0605)
  • Firmware — Actualización por USB RSAG7.820.5165 (HLE2413D / MSD1309BT)
  • Diagrama MainBoard — HISENSE HLE2413D (RSAG7.820.5165)
  • Diagrama PowerBoard — HISENSE HLE2413D (RSAG7.820.4641)
  • Diagrama — RSAG7.820.5165 (MainBoard)
  • Diagrama — RSAG7.820.4641 (PowerBoard)
  • Manual Service — RSAG7.820.5165 (MainBoard)
  • Manual de Usuario — HISENSE HLE2413D
  • Datos de Memoria / DUMP — HISENSE HLE2413D (N55 / MX25L3205)
  • Datos de Memoria / DUMP — N55 MX25L3205 (Panel V236BJ1-LE1 / FW D0605)
  • Dump de memoria flash — RSAG7.820.5165 (U55)
  • Datos de Memoria (N55 / MX25L3205) — HISENSE HLE2413D (D0605)
  • Datos de Memoria (N55 / MX25L3205) — BGH BLE2413D (D0605)
Información técnica
Información técnica HISENSE HLE2413D
Datos del modelo y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
HISENSE
HLE2413D
Modelo
HLE2413D
Chasis
MSD1309
Panel Display
INNOLUX V236BJ1-LE1 (C2/C3) · 1366×768 HD · LVDS (1ch, 8-bit) · LVDS-30P1C8B-070B
Control remoto
ER-22640
Modelo compatible
BGH BLE2413D
Placas y conectividad

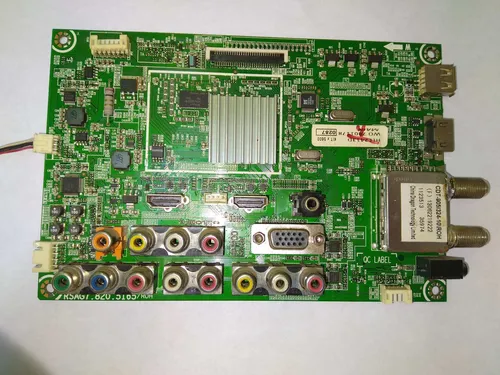

Placa Main
RSAG7.820.5165 (MainChip MSTAR MSD1309BT · Chasis MSD1309BT)
Placa Fuente
RSAG7.820.4641 (HLL-1924WC)
Detalle (RSAG7.820.5165)
N17 AP2127K-ADJ · N20 LD1117-33 · N21 LD1117-33 · N22 SE1122 1350-LF ADJ · N23 LD1117-ADJ · N30 PS54426 · N35 LD1117-33 · N40 P3203EVG · N42 P3203EVG · N50 FM24C32A · N55 MX25L3206E · N80 TAS5727 · U6 CDT-905I324-10
Detalle (RSAG7.820.4641)
Q801 FQPF3N80C · N931 NCP1271A · N834 OZ9998AGN · VD939 MBR2010D
Lista de Componentes (RSAG7.820.4641)
Sin Info: por el momento

Documentación técnica

Firmware — 24K300 D0605 (HISENSE HLE2413D)
24K300_D0605
2.86 MiB Descargado 73 veces Descarga VIP
Diagrama Main — HISENSE HLE2413D
HLE2413D_Diagrama_Main
507.81 KiB Descargado 46 veces Descarga VIP
Diagrama Fuente — HISENSE HLE2413D
HLE2413D_Diagrama_Fuente
96.94 KiB Descargado 65 veces Descarga VIP
Diagrama — RSAG7.820.5165 (MainBoard)
RSAG7.820.5165
507.81 KiB Descargado 193 veces Descarga VIP
Manual Service — RSAG7.820.5165
Manual_Service_5165
1.24 MiB Descargado 36 veces Descarga VIP
Diagrama — RSAG7.820.4641 (PowerBoard)
RSAG7.820.4641
116.01 KiB Descargado 2104 veces Descarga VIP
Datos de Memoria / DUMP — HLE2413D (N55 / MX-25L3205)
HLE2413D - MX25L3205
2.86 MiB Descargado 97 veces Descarga VIP
Datos de Memoria / DUMP — N55 MX25L3205 (Panel V236BJ1-LE1 / FW D0605)
HISENSE_HLE2413D_N55_MX25L3205_V00.01.00A.D0605
2.86 MiB Descargado 117 veces Descarga VIP
Dump de memoria flash — RSAG7.820.5165 (U55)
820.5165
2.86 MiB Descargado 46 veces Descarga VIP
Datos leídos N55 / MX25L3205 — HISENSE HLE2413D (D0605)
HISENSE_HLE2413D_N55_MX25L3205_D0605
2.86 MiB Descargado 5 veces Descarga VIP
Datos leídos N55 / MX25L3205 — BGH BLE2413D (D0605)
BGH_BLE2413D_N55_MX25L3205_D0605
2.89 MiB Descargado 4 veces Descarga VIP
Nota: el menú de servicio es para diagnóstico. Registrar valores antes de modificar y evitar cambios sin conocimiento técnico.

Firmware por USB — MSD1309 / HISENSE HLE2413D (Actualización)

Actualización de firmware por USB

HISENSE HLE2413D — Actualización de firmware por USB

Instalación desde Menu Service (FUNCTION → Software upgrade)
Instrucciones

Instrucciones de instalación con pendrive

  • Descomprimir el firmware descargado.
  • Copiar el contenido al USB y dejar el pendrive sin otros archivos.
  • Conectar el pendrive en un puerto USB del televisor.
  • Abrir el Menu Service: MENU → SONIDO → BALANCE (en 0, sin OK) → ingresar 1 9 6 9 → MENU.
  • En el service ejecutar: FUNCTION → Software upgrade → Cursor Derecha. Verás el aviso “Software upgrade”.
  • Al finalizar, el TV pasa a STBY y vuelve a encender. Luego reingresar al service y completar CLEAR UNPROTECTLY → Cursor Derecha (RESET).

Durante el upgrade no desconectar el equipo. Si la falla es de fuente o panel, el firmware no la corrige.

  • 24K300_D0605.zip (2.86 MiB) (Descargado 83 veces)
    Descarga disponible para miembros con suscripcion activa
Dump memoria
Datos de Memoria / DUMP — HISENSE HLE2413D (N55 / MX-25L3205)
Dump de memoria para recuperación por reprogramación (SPI Flash).
DUMP SPI N55 MX25L3205

Archivos de memoria — HISENSE HLE2413D

Descarga disponible para miembros con suscripcion activa.

ARCHIVOS DISPONIBLES
Dump SPI — HISENSE HLE2413D (N55 MX-25L3205)
Archivo: HLE2413D - MX25L3205.zip
Tamaño: 2.86 MiB
Descargado 107 veces
Descarga disponible para miembros con suscripcion activa

Instrucciones de regrabación — HISENSE HLE2413D

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura/escritura o pinout para este dump).
NOTA TÉCNICA

DATOS: En HISENSE HLE2413D, un memory dump es un archivo binario que copia el contenido de la memoria de la mainboard (SPI/eMMC/NAND según el caso). Sirve para regrabar el chip con programador cuando el software está dañado y el TV no arranca.

Dump memoria
Datos de Memoria / DUMP — N55 MX25L3205 (V236BJ1-LE1 / D0605)
Dump leído de N55 (MX25L3205) asociado a panel V236BJ1-LE1 y firmware D0605.
DUMP SPI V236BJ1-LE1 D0605

Archivos de memoria — HISENSE HLE2413D

Descarga disponible para miembros con suscripcion activa.

ARCHIVOS DISPONIBLES
Dump SPI — N55 MX25L3205 (Panel V236BJ1-LE1 / FW D0605)
Archivo: HISENSE_HLE2413D_N55_MX25L3205_V00.01.00A.D0605.zip
Tamaño: 2.86 MiB
Descargado 127 veces
Descarga disponible para miembros con suscripcion activa

Instrucciones técnicas — HISENSE HLE2413D

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de conexión o regrabación para este archivo).
NOTA TÉCNICA

DATOS: En HISENSE HLE2413D, el dump funciona como “imagen de rescate” para recuperar arranque cuando hay logo fijo, reinicios o pantalla negra por corrupción. Se aplica grabando el chip con programador, sin depender del menú o del USB.

Dump memoria
Datos de Memoria / DUMP — RSAG7.820.5165 (memoria flash U55)
Archivo binario de memoria flash (U55) para la main RSAG7.820.5165.
DUMP FLASH U55 5165

Archivos de memoria — RSAG7.820.5165

Descarga disponible para miembros con suscripcion activa.

ARCHIVOS DISPONIBLES
Dump flash — RSAG7.820.5165 (U55)
Archivo: 820.5165.rar
Tamaño: 2.86 MiB
Descargado 56 veces
Descarga disponible para miembros con suscripcion activa

Instrucciones de regrabación — RSAG7.820.5165

PROCEDIMIENTO
Sin Info: por el momento (no se informaron pasos para lectura/escritura del chip U55).
NOTA TÉCNICA

DATOS: En HISENSE HLE2413D, un dump se usa cuando la corrupción es profunda y el TV no puede cargar software desde USB. Se escribe directo a la memoria con programador para reconstruir el arranque desde la base.

Dump memoria
Datos de Memoria / DUMP — N55 MX25L3205 (D0605)
Dumps leídos de N55 (MX25L3205) para HISENSE HLE2413D y modelo compatible BGH BLE2413D.
DUMP SPI D0605 MX25L3205

Archivos de memoria — N55 MX25L3205

Descarga disponible para miembros con suscripcion activa.

ARCHIVOS DISPONIBLES
Dump SPI — HISENSE HLE2413D (N55 MX25L3205 · D0605)
Archivo: HISENSE_HLE2413D_N55_MX25L3205_D0605.zip
Tamaño: 2.86 MiB
Descargado 15 veces
Descarga disponible para miembros con suscripcion activa
Dump SPI — BGH BLE2413D (N55 MX25L3205 · D0605)
Archivo: BGH_BLE2413D_N55_MX25L3205_D0605.zip
Tamaño: 2.89 MiB
Descargado 14 veces
Descarga disponible para miembros con suscripcion activa

Instrucciones técnicas — DUMP N55 (D0605)

PROCEDIMIENTO
Sin Info: por el momento (no se detallaron puntos/pines ni método de grabación en el texto aportado).
NOTA TÉCNICA

DATOS: En HISENSE HLE2413D, el dump no es una actualización común: es una imagen “cruda” del chip que se escribe con programador. Es útil cuando el boot queda corrupto y el TV no puede iniciar lo suficiente para aceptar un firmware por USB.

Soporte y aportes — HISENSE HLE2413D
Menú Service • Reset • Cambio de marca/logo • Aporte de reparación • Consultas
Service Reset Logo Aporte Aporte

Menú Service / Modo Fábrica — HISENSE HLE2413D

Advertencia: el menú de service es para técnicos. Cambiar parámetros sin saber puede dañar el funcionamiento del TV.

Encender el televisor y presionar MENU.
Ir a SONIDO → BALANCE y confirmar que el valor quede en 0.
Pararse sobre Balance sin OK e ingresar 1 9 6 9. Se muestra la letra M.
Presionar MENU nuevamente para abrir el MENU de SERVICE.
Salir apagando con Power off.

Nota: Antes de modificar valores, registrar el estado original para poder volver atrás.

Reset / Restaurar a valores de fábrica — HLE2413D

Restaurar a fábrica borra configuraciones del usuario. Luego del reinicio, se debe completar el asistente inicial.

Método por menú de usuario: MENU → CONFIGURACIÓN → RESTAURAR PARÁMETROS FÁBRICA.
Confirmar con ACEPTAR y esperar el reinicio.
Método por menú Service: ingresar al service (Balance en 0 + 1969).
Ejecutar CLEAR UNPROTECTLY y aplicar el reset con Cursor Derecha.

Nota: El reset por service suele ser útil cuando el menú normal está limitado o el sistema está inestable.

Cambio de marca / logo — HISENSE HLE2413D

Puede ser necesario ajustar el logo después de cambiar la main, reinstalar firmware o reprogramar memoria.

Entrar al Menu Service usando Balance en 0 y secuencia 1969, luego MENU.
Navegar a: Factory Menu → Funtion → Logo.
Seleccionar la marca con ← / →. Alternativas: Welcome (genérico) o Apagado.
Salir apagando con el control remoto y encender nuevamente.
Verificar el arranque: el logo debería reflejar el cambio.

Nota: Si el ítem de logo no aparece, puede depender del firmware o de la configuración interna del modelo.

Aporte técnico: RSAG7.820.5165 — No enciende / queda en luz azul

Caso reportado: la main RSAG7.820.5165 ingresó por falla de encendido. Luego de reemplazar N30 (PS54426) el equipo arrancó, pero quedó sin completar inicio (solo LED/luz azul).

En el mismo caso se indicó que L8 estaba dañada y fue reemplazada. Persistiendo la falla, se detectó un cortocircuito en N8; al reemplazarlo el TV volvió a funcionar.

Observación del aporte: la causa se asoció a una fuente reparada de forma incorrecta que habría entregado más tensión de la debida (12V).

Nota: Aporte práctico de diagnóstico. Verificar tensiones de fuente antes de reemplazar componentes en main.

Consulta: diagrama de T-CON — HISENSE HLE2413D

Se dejó una consulta solicitando el diagrama de la T-CON correspondiente a este televisor, indicando que no se encontraba disponible en el material compartido.

Nota: Si se incorpora documentación específica de T-CON, este panel puede ampliarse con identificación de placa y procedimiento de diagnóstico.
