¿Tu TV queda en el logo, se reinicia o no arranca?
Encontrá el firmware para tu marca y modelo de TV. Si tu televisor queda trabado en el logo, se reinicia, no inicia o presenta una falla de software, podés realizar la recuperación mediante USB/pendrive.
Opción 1
1 firmware para tu TV
Transferí el importe indicado al alias y después envianos el comprobante + marca y modelo por WhatsApp.
HISENSE HLE2414D
Descargas HISENSE HLE2414D: firmware USB (normal/forzado), diagramas, manuales y dump N3 (PDF/ZIP)
-
Firmware — Actualización normal por USB HISENSE HLE2414D (MSD6306 / RSAG7.820.5789) -
Firmware — Instalación forzada por USB HISENSE HLE2414D (MSD6306 / RSAG7.820.5789)
-
Diagrama — MainBoard RSAG7.820.5789 (MSTAR MSD6306)
-
Diagrama — PowerBoard RSAG7.820.4641
-
Manual Service — HISENSE HLE2414D
-
Manual de Usuario — HISENSE HLE2414D
-
Datos de Memoria / DUMP (N3) — RSAG7.820.5789 para Panel V236BJ1-LE2 (HLE2414D)
Info detallada
Documentación técnica
Firmware por USB — MSD6306 / HISENSE HLE2414D (Normal + Forzado)
HISENSE HLE2414D — Actualización de firmware por USB
Instrucciones de instalación con pendrive (método normal)
- Descomprimir el paquete y verificar que quede el archivo .bin.
- Copiar el .bin al pendrive.
- Insertar el USB en un puerto del televisor.
- Entrar al Menu Service: MENU → SONIDO → BALANCE (en 0, sin OK) → 1 9 6 9 → MENU.
- Dentro del service ejecutar: Options → Actualizar firmware con cursor derecho. Al terminar, el TV reinicia.
- Luego del reinicio, volver a ingresar y completar el reset con Unprotected Clear → OK.
No cortar energía durante la actualización. Si hay falla eléctrica o de panel, el firmware no la corrige.
-
MSD6306_24K300_E0818.zip (2.78 MiB) (Descargado 96 veces)
Descarga disponible para miembros con suscripcion activa
HISENSE HLE2414D — Instalación forzada de firmware por USB
Instrucciones de instalación forzada con pendrive
- Preparar el USB con el archivo .bin extraído del paquete.
- Conectar el pendrive al televisor.
- Con el TV desenchufado de AC220V, mantener presionada la tecla MENU del teclado del TV.
- Enchufar a AC220V sin soltar MENU y encender con el control remoto. Al ver el aviso de actualización, soltar MENU.
- Esperar a que finalice: el equipo se reinicia al concluir la carga.
- Luego ingresar al service (Balance en 0 + 1969) y ejecutar Unprotected Clear → OK para cerrar el proceso.
Si no aparece el cartel de actualización, revisar el archivo .bin y repetir el encendido manteniendo MENU.
-
MSD6306_24K300_E0818.zip (2.78 MiB) (Descargado 96 veces)
Descarga disponible para miembros con suscripcion activa
Archivos de memoria — HISENSE HLE2414D
Descarga disponible para miembros con suscripcion activa.
Dump N3 — RSAG7.820.5789 para Panel V236BJ1-LE2 (HLE2414D)
Descarga disponible para miembros con suscripcion activa
Instrucciones técnicas — N3 / Logo (HLE2414D)
DATOS:
En HISENSE HLE2414D, un dump es un volcado de memoria que se usa para recuperar software cuando el TV queda en logo, reinicia o no inicia. Se aplica regrabando el chip compatible; no soluciona fallas físicas de fuente, panel o backlight.
Menú Service / Modo Fábrica — HISENSE HLE2414D
Advertencia: modificar valores del menú de servicio sin conocimiento puede dejar el televisor inoperable. Si vas a tocar parámetros, anotar los valores originales.
Nota: Útil para diagnóstico y configuraciones internas. Evitar cambios “a ciegas”.
Reset / Restaurar a valores de fábrica — HLE2414D
Un reset borra configuraciones del usuario. Luego del reinicio, el televisor requiere completar la configuración inicial.
Nota: Es normal que reinicie al completar el borrado: vuelve a estado de fábrica.
Modificar marca o logo — HISENSE HLE2414D
Este ajuste se usa cuando el TV arranca con otra marca luego de cambiar la main, reinstalar firmware o reprogramar memoria.
Nota: En el aporte del dump N3 se menciona una ruta alternativa: Factory Option → OK → Logo Option → (LOGO).

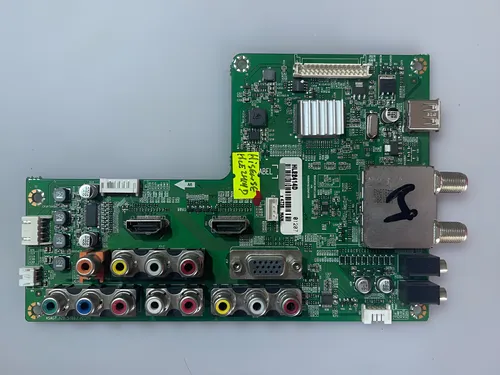

Aporte técnico: componentes reportados — RSAG7.820.5789
Detalle informado para la mainboard RSAG7.820.5789 (plataforma MSD6306).
N3: W25Q32 · N5: 1117-33 · N6: AZ1084CD-ADJ · N8: MP1470 · N7: TPS54328 · N13: TPA3110D2 · N20: 1117-33 · N30: APA2171
Nota: Útil como referencia de identificación en placa durante diagnóstico o reparación.
Aporte: valores verificados en placa — RSAG7.820.4641
Se compartieron valores relevados desde la placa RSAG7.820.4641 para completar valores ausentes en el diagrama.
Resistencias: R850: jumper (0Ω) · R931: 1kΩ (102) · R936: 100kΩ · R937: 680kΩ (684) · R938: 270kΩ (274) · R939: 27Ω (270) · R940: 75Ω (750) · R941: 10kΩ (103) · R942: 680kΩ (684) · R943: 2kΩ (202) · R946: 0.47Ω · R965: 10Ω (100) · R935: 7.5kΩ (752)
Semiconductores: N834: OZ9998AGN · N931: NCP1271A · V924: BCP56-10 · V931: 3N80C · Q801: FQPF3N80C · VD933: FR107 · VD931: FR107 · VD939: MBR2010D
Otros componentes: C933: 47µF / 50V · C935: 47µF / 50V · C936: 100nF
Nota: Los valores fueron reportados como tomados directamente desde la placa y se usan como referencia para diagnóstico o corrección de esquema.
